17
Таблица 7.2 Сальник и подшипники оросительной головки
Модель градирни Сальник Подшипник
ГРД-65М 15x32x9 6001, 6002
ГРД-78М ~ 135М 18х35х8 6002, 6003
ГРД-150М ~ 175М 18х35х8 6002, 6003
ГРД-195М ~ 320М 28х40х8 6005, 6302
ГРД-390М ~ 550М 35х55х10 6205, 6206
ГРД-630М ~ 1200М 40х55х10 6205, 6206
7.3. Корпус
Корпус не нуждается в особом обслуживании. Так как корпус изготовлен из стеклопластика, его легко
можно мыть мылом с водой.
7.4. Резервуар для воды
Резервуар для воды нужно чистить по мере необходимости. Периодически очищайте сетчатый фильтр и
избегайте осадочных отложений в резервуаре.
7.5. Ороситель
Особого ухода не требует, кроме содержания в чистоте во избежание закупорки.
7.6. Вентилятор

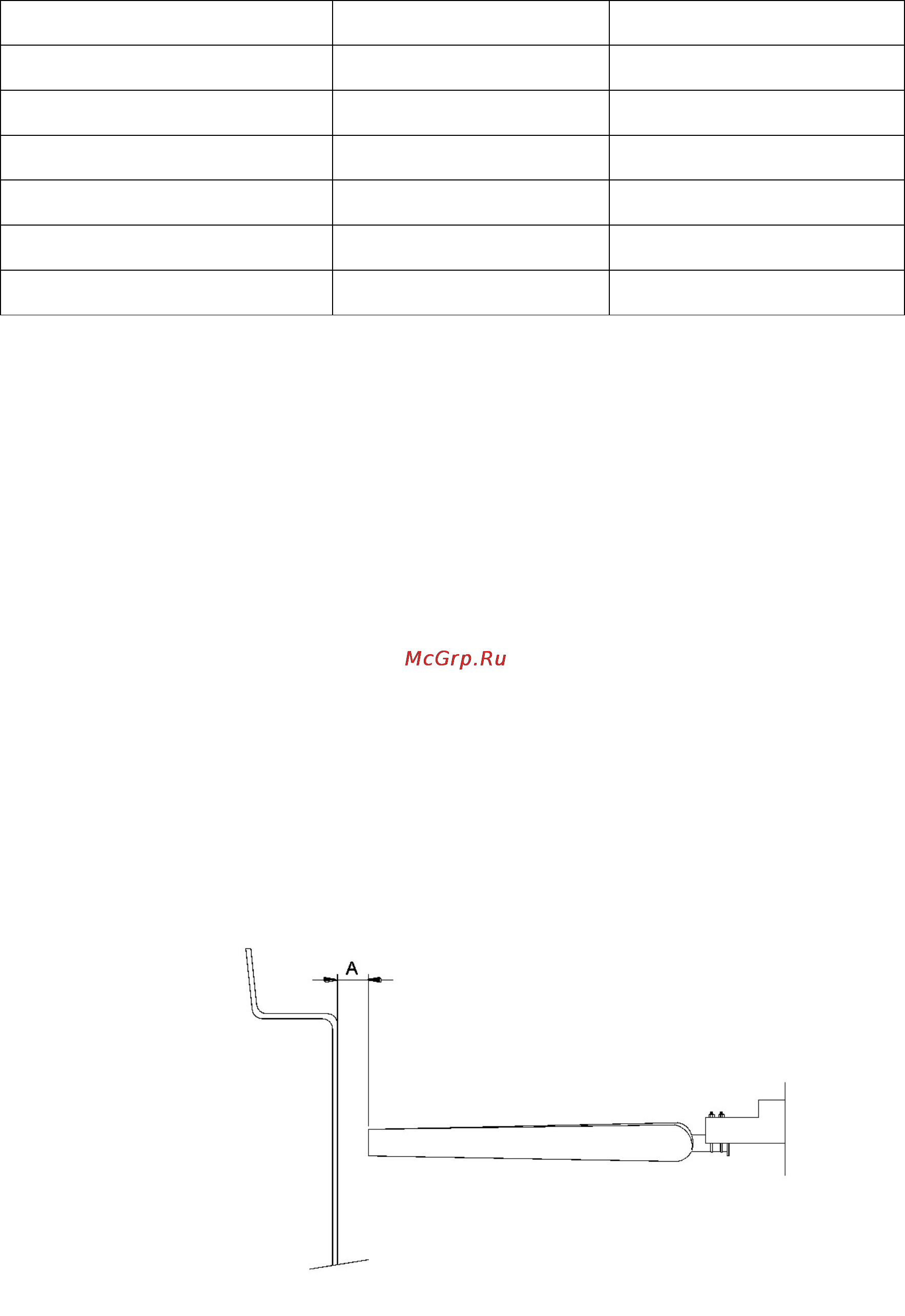

Следите, чтобы воздушный зазор между лопастями вентилятора и корпусом градирни был минимален и
равномерен по окружности (см. рис.7.6). Данные по минимальному допустимому зазору приведены в
таблице 7.6. Периодически проверяйте на наличие износа и повреждений.
Рисунок 7.6
