Тепломаш ГРД-460М [42/49] Рекомендации по такелажу поддона для моделей градирен грд 275м 390м
![Тепломаш ГРД-460М [42/49] Рекомендации по такелажу поддона для моделей градирен грд 275м 390м](/views2/1147440/page42/bg2a.png)
42

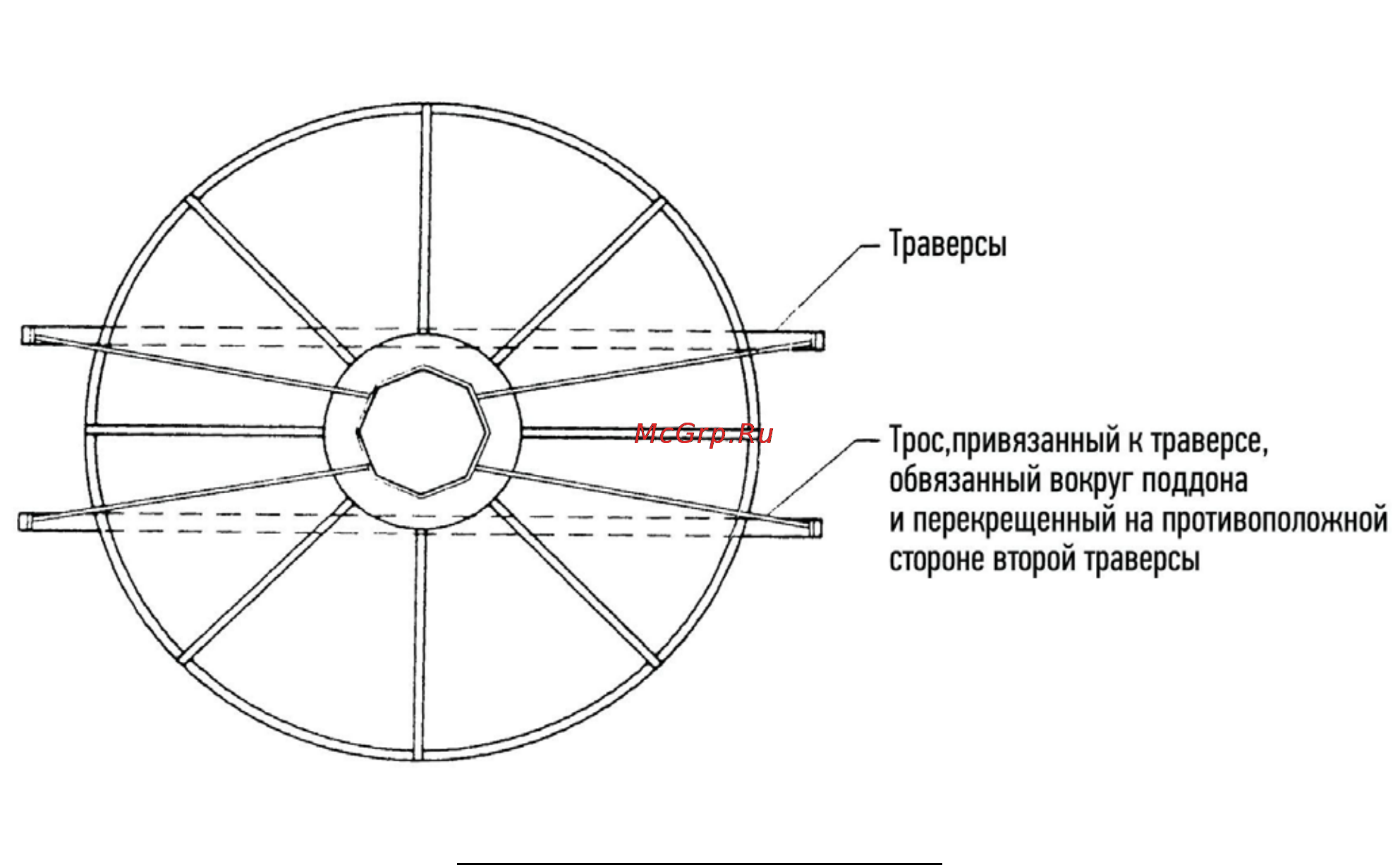

Рисунок 18.4
Рекомендации по такелажу поддона для моделей градирен ГРД-
275М~390М
Вид снизу (модели ГРД-275М/390М)
для ясности опоры не показаны
