Caiman ECO MAX 50S C2 [12/13] Технические характеристики
![Robin-Subaru ROBIN SUBARU EP16 [12/13] Технические характеристики](/views2/1150418/page12/bgc.png)
Содержание
- Epi 6 17 1
- Kobin engines 1
- Компоненты 4 2
- Меры предосторожности 2 2
- Обложки или на задней обложке для нахождения рис ш указанных в тексте 2
- Подготовка к хранению 0 2
- Поиск и устранение неисправностей 0 2
- Предисловие 2
- Примечание 2
- Примечание пожалуйста обращайтесь к рисункам на обратной стороне передней 2
- Проверки перед включением 2
- Содержание 2
- Технические характеристики 11 2
- Техническое обслуживание 2
- Установка шкива на коленчатый вал со шпоночной канавкой 5 2
- Эксплуатация двигателя 2
- Электрическая схема 1 2
- Меры предосторожности 3
- В выхлопное отверстие 5
- Вал механизма отбора мощности 5
- Возвратный пусковой механизм 5
- Воздушный фильтр 5
- Выбит на корпусе двигателя 5
- Выключатель остановки двигателя 5
- Д i i 5
- Измеритель уровня масла 5
- Карбюратор 5
- Крышка глушителя 5
- Крышка топливного бака 5
- Отверстие для заливки масла 5
- Пробка для слива масла 5
- Ручка возвратного пускового механизма 5
- Рычаг воздушной заслонки 5
- Рычаг регулировки скорости 5
- Свеча зажигания 5
- Серийный номер двигателя 5
- Топливный бак 5
- Топливный кран 5
- Топливный отстойник 5
- Топливный сетчатый фильтр 5
- Коленчатый вал со шпоночной канавкой 6
- Проверки перед включением 6
- Проверьте уровень масла см рис 6
- Проверьте уровень топлива в 6
- Топливном баке см рис о 6
- Установка шкива на 6
- Правильно 7
- Во время работы двигателя 8
- Запуск двигателя 8
- Остановка двигателя 8
- См рис 8
- Эксплуатация двигателя 8
- Ежедневная проверка см рис ф 9
- Зажигания см рис 9
- Замена масла в двигателе 9
- Обслуживание 9
- Периодическое техническое 9
- Проверка состояния свечи 9
- См рис 7 9
- См рис о 9
- Техническое обслуживание 9
- Замена топливного шланга 10
- Очистка воздушного фильтра 10
- Очистка топливного отстойника 10
- Проверка болтов гаек и винтов 10
- См рис и 10
- См рис о 10
- Когда двигатель не запускается 11
- Моторное масло 11
- Неисправностей 11
- Обеспечивается ли достаточная компрессия 11
- Очистка и хранение 11
- Подготовка к хранению 11
- Поиск и устранение 11
- Проверьте есть ли искра между 11
- Слейте топливо см рис ф 11
- Смачивается ли свеча зажигания бензином 11
- Электродами свечи зажигания 11
- Технические характеристики 12
- Электрическая схема 12
- Крутящие моменты затягивания 13
Похожие устройства
- Caiman ECO MAX 50S C2 Инструкция по эксплуатации
- Caiman PROMO 60M C Инструкция двигателя
- Caiman PROMO 60M C Инструкция по эксплуатации
- Caiman NEMH20 DELUXE Инструкция по эксплуатации
- Caiman NEMH20 ELITE Инструкция по эксплуатации
- Caiman XPLORER 60S Инструкция двигателя
- Caiman XPLORER 60S Инструкция по эксплуатации
- Philips HD 4653/01 Инструкция по эксплуатации
- Philips HD 4657 Инструкция по эксплуатации
- Philips HD 2420 Инструкция по эксплуатации
- Caiman CH130 Инструкция по эксплуатации
- Philips AQ 6601/14 Инструкция по эксплуатации
- Philips AZ 1140/00 Инструкция по эксплуатации
- Caiman ATHENA 60S Инструкция двигателя
- Caiman ATHENA 60S Инструкция по эксплуатации
- Caiman LM5361SXA-PRO Инструкция по эксплуатации
- Caiman LM5361SXA-PRO Инструкция двигателя
- Philips LivingColors Crystal Инструкция по эксплуатации
- Philips SRU7140/10 Инструкция по эксплуатации
- Oleo-Mac SPARTA 25 S DISK Инструкция по эксплуатации

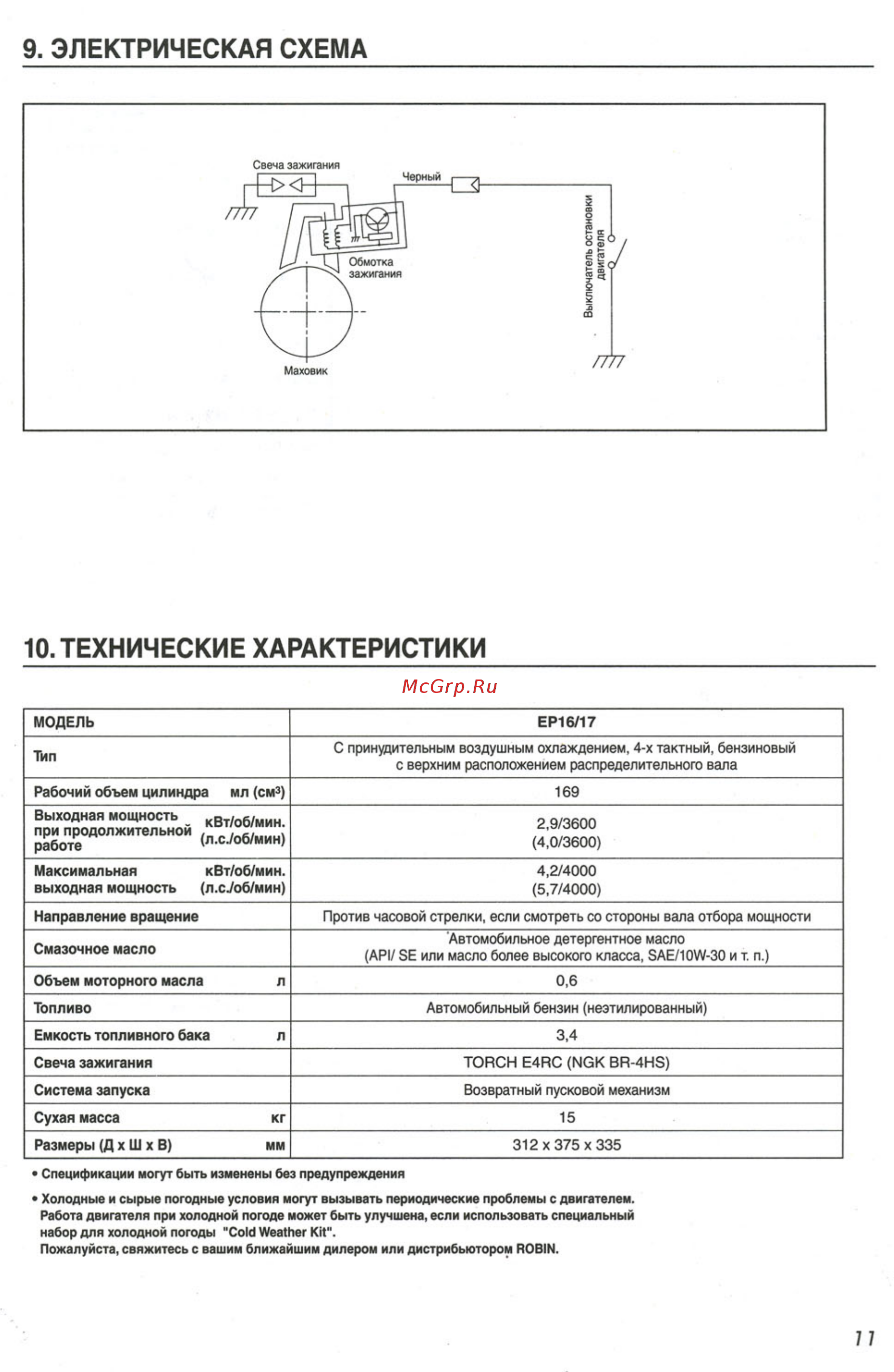

9 ЭЛЕКТРИЧЕСКАЯ СХЕМА 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЬ ЕР16 17 С принудительным воздушным охлаждением 4 х тактный бензиновый с верхним расположением распределительного вала Тип Рабочий объем цилиндра мл см3 169 Выходная мощность КОТ ПЙ МИН продолжительной л с об мин 2 9 3600 4 0 3600 Максимальная кВт об мин выходная мощность л с об мин 4 2 4000 5 7 4000 Направление вращение Против часовой стрелки если смотреть со стороны вала отбора мощности Автомобильное детергентное масло API SE или масло более высокого класса SAE 10W 30 и т п Смазочное масло Объем моторного масла Л Топливо Емкость топливного бака л Свеча зажигания Размеры Д х Ш х В 3 4 TORCH E4RC NGK BR 4HS Система запуска Сухая масса 0 6 Автомобильный бензин неэтилированный Возвратный пусковой механизм кг мм 15 312x375x335 Спецификации могут быть изменены без предупреждения Холодные и сырые погодные условия могут вызывать периодические проблемы с двигателем Работа двигателя при холодной погоде может быть улучшена если использовать специальный набор для холодной погоды Cold Weather Kit Пожалуйста свяжитесь с вашим ближайшим дилером или дистрибьютором ROBIN
