KRAMER ELECTRONICS, LTD.10

5 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

УСИЛИТЕЛЕЙ-РАСПРЕДЕЛИТЕЛЕЙ

В этом разделе рассматривается расположение органов управления и разъемов

конкретных моделей усилителей-распределителей. Поняв назначение этих элемен-

тов, вы сможете полностью реализовать потенциал приобретенного вами прибора.

5.1 Усилитель-распределитель 103AV

Kramer 103AV — высококачественный усилитель-распределитель 1:3 ком-

позитного видеосигнала и стереофонического аудиосигнала. Полоса частот

шириной в 320 МГц гарантирует, что даже в самых требовательных к качеству

задачах искажения сигнала не будут заметны. 103AV имеет один вход, сигнал

с которого распределяется на три идентичных выхода (видеосигнал — разъ-

емы RCA, аудиосигнал — 3,5-мм аудиоразъемы «мини-джек»). В комплект

поставки входит источник питания 12 В. Кроме того, возможно использова-

ние блока питания VA-50P, от которого могут работать до шести приборов

Kramer. 103AV входит в семейство компактных высококачественных и недоро-

гих приборов для самых разнообразных применений Kramer TOOLS. Органы

управления и разъемы 103AV показаны на рис. 1 и описаны в табл. 1.

Инструкцию по работе с прибором см. в разделе 11.

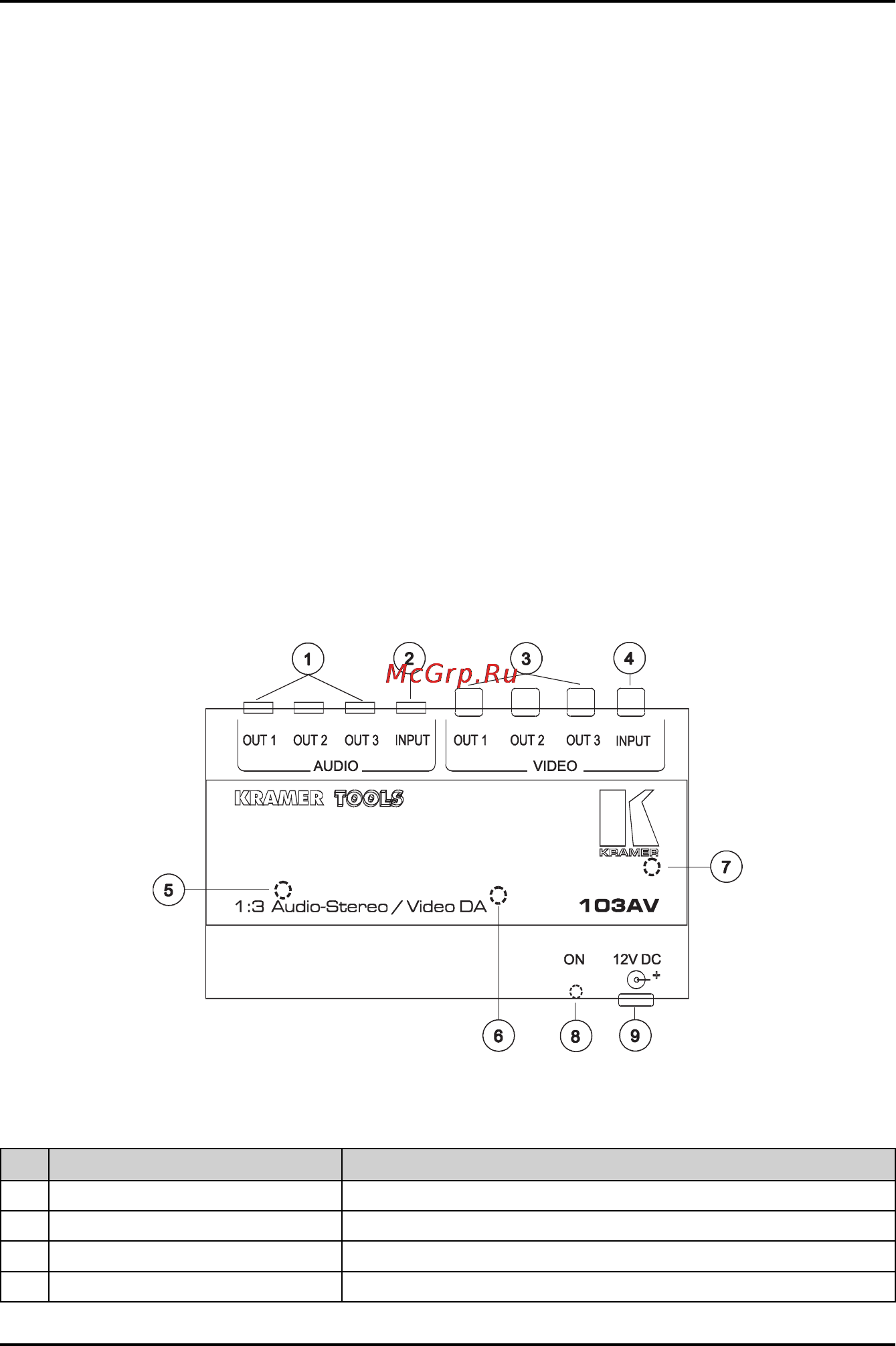

Рис. 1. Усилитель-распределитель 103AV

Таблица 1. Органы управления и разъемы 103AV

№ Орган управления или разъем Назначение

1. Разъемы AUDIO OUT1-OUT3 Три выхода усиленного и буферизированного аудиосигнала

2. Разъем AUDIO INPUT Вход аудиосигнала

3. Разъемы VIDEO OUT1-OUT3 Три выхода усиленного и буферизированного видеосигнала

4. Разъем VIDEO INPUT Вход видеосигнала
