Kramer 104m простой высококачественный усилитель распределитель 1 4 для микрофона у него имеется один микрофонный вход сигнал с кото рого распределяется на четыре идентичных выхода с разъемами trs 1 4 под боковой панелью расположен утопленный регулятор уровня выход ного сигнала для работы с конденсаторными микрофонами имеется воз можность подачи на разъем напряжения питания с помощью внутренней перемычки в комплект поставки прибора входит источник питания 12 в кроме того возможно использование блока питания va 50p от которого могут работать до шести приборов kramer 104m входит в семейство ком пактных высококачественных и недорогих приборов для самых разнооб разных применений kramer tools органы управления и разъемы 104m показаны на рис 2 и описаны в табл 2 инструкцию по работе с прибором см в разделе 11 11

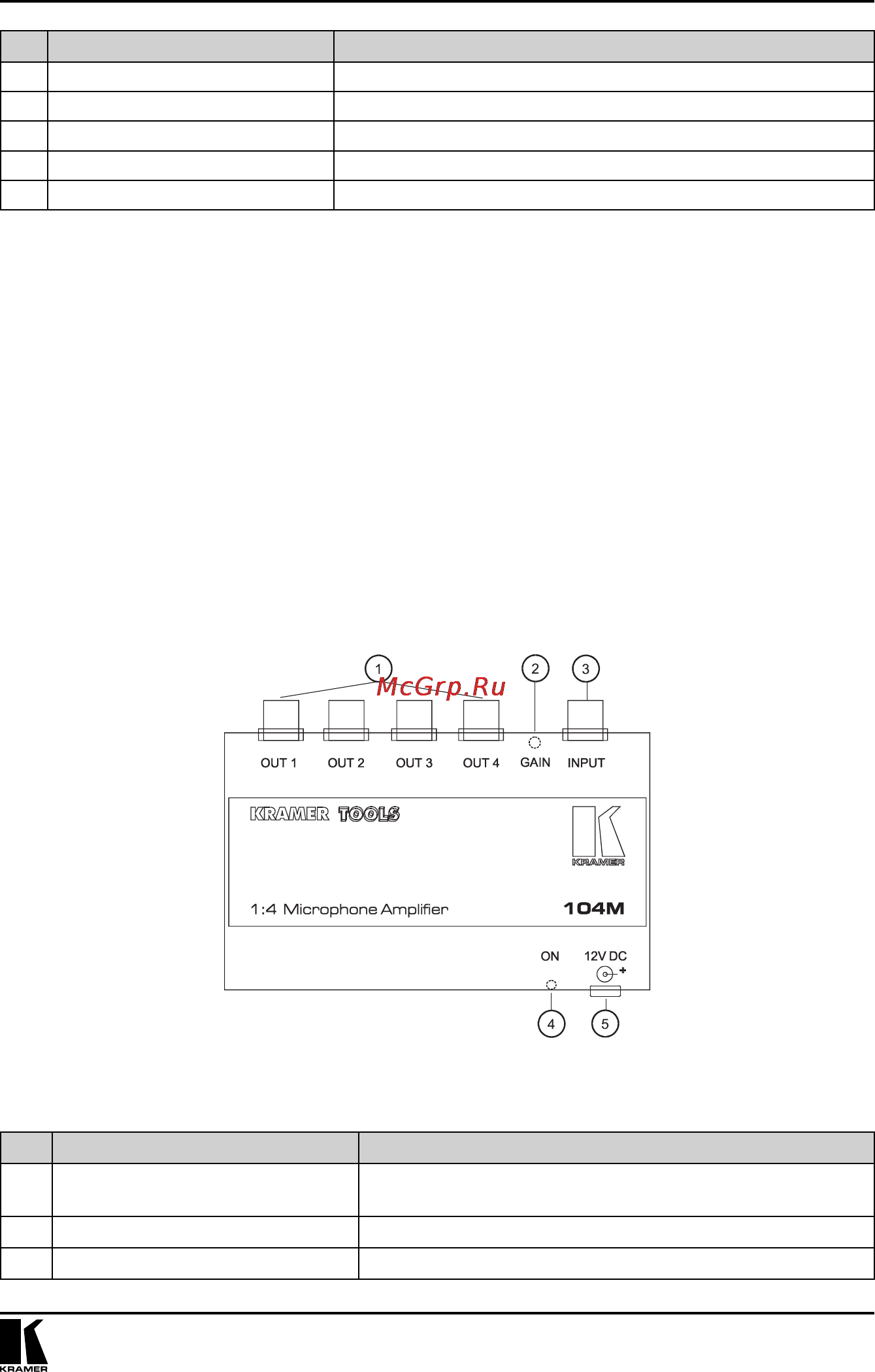

Рис 2 усилитель распределитель 104m 11

Таблица 2 органы управления и разъемы 104m 11

Усилитель распределитель 104m 11

Kramer electronics ltd 12 12

Инструкцию по работе с прибором см в разделе 11 12

Усилитель распределитель 105a 12

Kramer 105s высококачественный усилитель распределитель 1 5 для сигналов s video y c он имеет один вход сигнал с которого распределя ется на пять идентичных выходов s video со стандартными четырехконтакт ными разъемами мини din полоса частот шириной в 230 мгц гарантирует что даже в самых требовательных приложениях сигнал не будет искажен в комплект поставки входит источник питания 12 в кроме того возможно использование блока питания va 50p от которого могут работать до шести приборов kramer 105s входит в семейство компактных высококачественных и недорогих приборов для самых разнообразных применений kramer tools органы управления и разъемы 105s показаны на рис 4 и описаны в табл 4 13

Инструкцию по работе с прибором см в разделе 11 13

Рис 4 усилитель распределитель 105s 13

Таблица 4 органы управления и разъемы 105s 13

Усилитель распределитель 105s 13

Усилитель распределитель 105v 14

Усилитель распределитель 105vb 15

Стандартная задача распределения видеосигнала 16

Типовые применения 16

Увеличение числа входов 17

Увеличение числа выходов 17

Одновременное распределение видео и аудиосигнала 19

Усиление сигнала в линии передачи 20

Рис 11 линейное усиление сигнала для передачи по длинному кабелю 21

Типовые применения 21

Улучшение качества изображения 22

Рис 12 распределение видеосигнала с коррекцией параметров 23

Типовые применения 23

Подключение к источникам и приемникам аудиосигнала 24

Подключение к источникам и приемникам видеосигнала 24

Установка 24

Установка в стойку 24

Включение 25

Работа с приборами 25

Регулировка коэффициента передачи видеотракта только модели 103av 105v и 105vb 25

Регулировка цветности только модель 105s 25

Регулировка яркости только модель 105s 25

Регулировка уровня аудиосигнала только модели 103av 104m и 105a 26

Уход за усилителем 26

Возможные неисправности и их устранение 27

Если выходной сигнал искажен или прерван очень силь ной внешней электромагнитной наводкой то при ее пре кращении он должен вновь появиться и стабилизиро ваться если этого не произошло выполните сброс при бора отключив и вновь включив его питание 27

Если эти рекомендации не привели к восстановлению качественной работы усилителя обратитесь к вашему дилеру компании kramer 27

Обратите внимание 27

Электропит ание и индикаторы 27

Аудиосигнал 29

Видеосигнал 29

Как получить гарантийное обслуживание 31

Кто обеспечивается гарантией 31

На что гарантия распространяется а на что нет 31

Ограниченная гарантия 31

Срок гарантии 31

Что мы оплачиваем и что не оплачиваем 31

Kramer electronics ltd 32

Исключение повреждений 32

Ограничение подразумеваемых гарантий 32

Осторожно 32

Перечень организаций осуществляющих продажу нашей продукции приведён на нашем web сайте www kramerelectronics com или www kramer ru с данных сайтов можно также отправить письмо в правление компании мы рады вашим вопросам замечаниям и отзывам 32
