6 ТИПОВЫЕ ПРИМЕНЕНИЯ

ВАЖНОЕ ЗАМЕЧАНИЕ: Внутренние подстроечные регуляторы приборов

настроены заводом-изготовителем для работы с коэффициентом пере-

дачи 1:1. Изменение их настройки пользователем повлияет на коэффи-

циент передачи.

6.1 Стандартная задача распределения видеосигнала

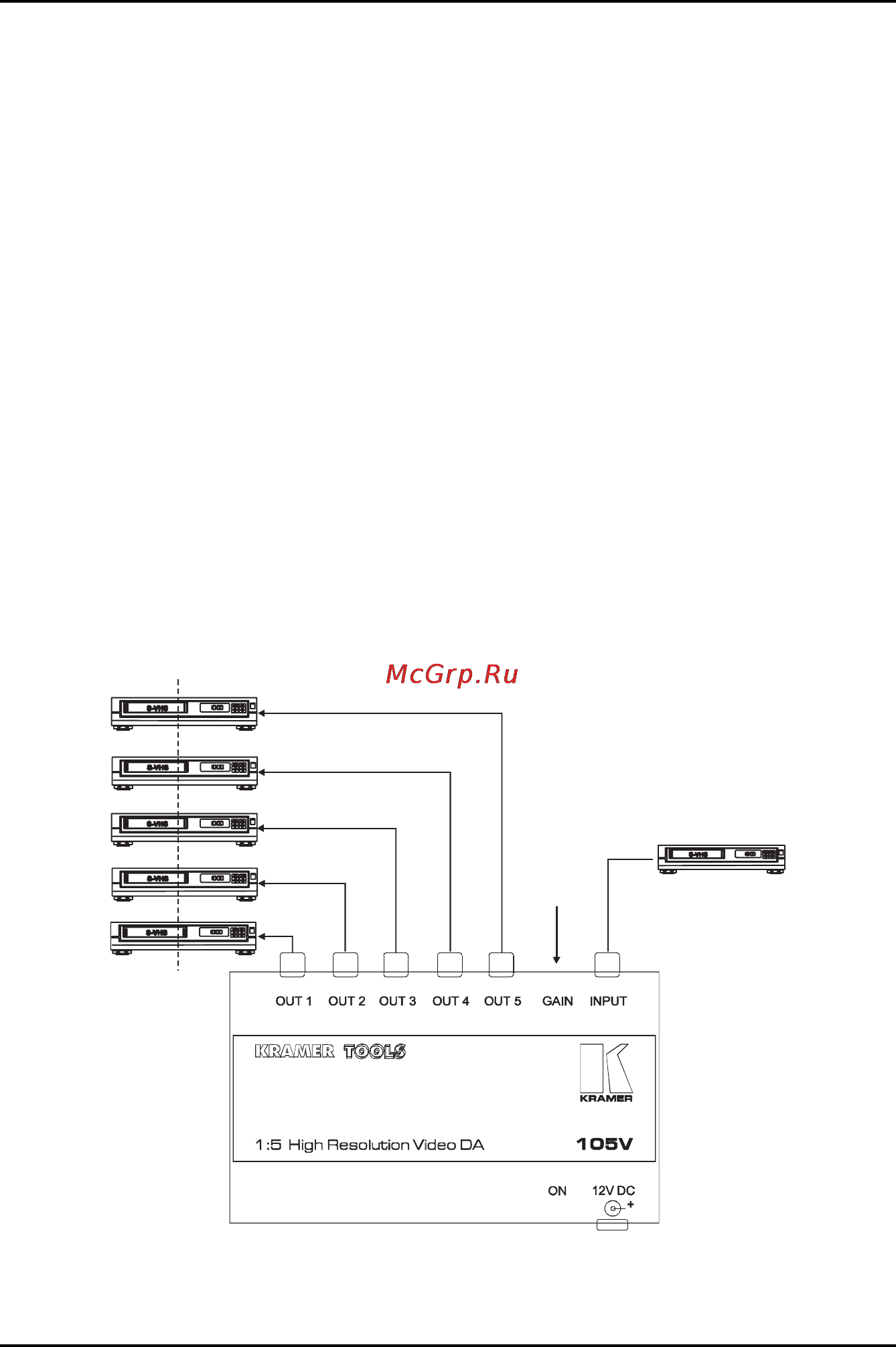

На рис. 7 показано типовое включение одного из описанных в этом руко-

водстве усилителей-распределителей. Входной видеосигнал, поступающий

от видеомагнитофона, выдается на пять идентичных выходов, подключен-

ных к приемникам сигнала.

Для подключения выполните следующие действия:

1) Подключите выход источника видеосигнала к разъему INPUT усили-

теля-распределителя (в рассматриваемом случае 105V).

2) Подключите выходы усилителя-распределителя 105V ко входам при-

емников видеосигнала (от одного до пяти).

3) Включите источник сигнала, приемники и 105V.

4) Регулятором GAIN настройте уровень сигнала видеосигнала (только

при необходимости, подробнее см. раздел 11.2).

Источник видеосигнала

Регулятор

коэффициента

передачи

видеотракта

Приемники видеосигнала

Рис. 7. Стандартная система распределения видеосигнала
