5.5 Усилитель-распределитель 105V

Kramer 105V — высококачественный усилитель-распределитель 1:5 для

композитного видеосигнала. Он имеет один вход и распределяет посту-

пающий на него сигнал на пять идентичных выходов с разъемами RCA.

Полоса частот шириной в 280 МГц гарантирует, что даже в самых требо-

вательных к качеству применениях сигнал не будет искажен. В комплект

поставки входит источник питания 12 В. Кроме того, возможно использо-

вание блока питания VA-50P, от которого могут работать до шести при-

боров Kramer. 105V входит в семейство компактных высококачественных

и недорогих приборов для самых разнообразных применений Kramer

TOOLS. Органы управления и разъемы усилителя-распределителя 105V

показаны на рис. 5 и описаны в табл. 5.

Инструкцию по работе с прибором см. в разделе 11.

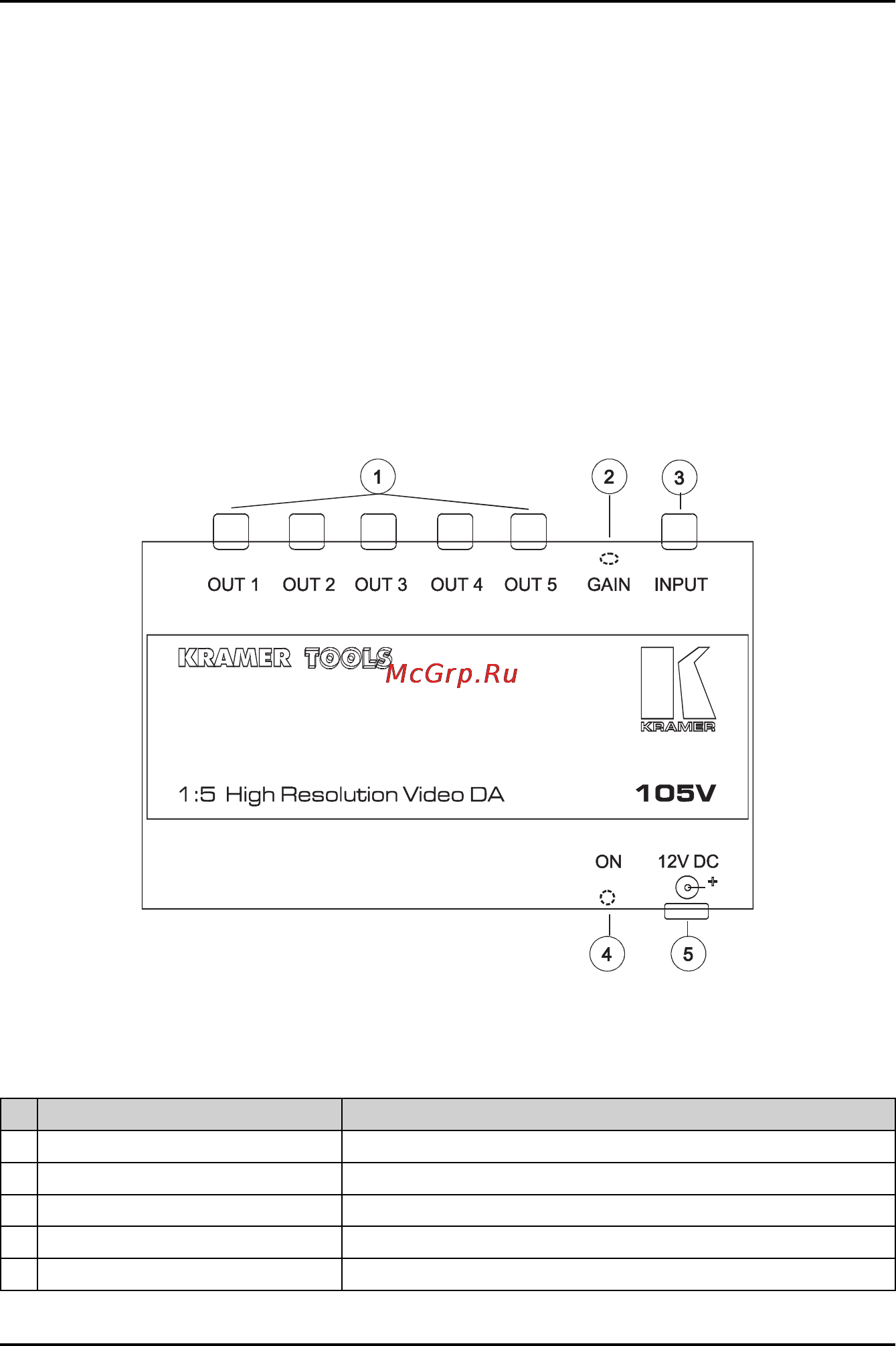

Рис. 5. Усилитель-распределитель 105V

Таблица 5. Органы управления и разъемы 105V

№ Орган управления или разъем Назначение

1. Разъемы OUT1-OUT5

Пять выходов усиленного и буферизированного видеосигнала.

2. Подстроечный регулятор GAIN Регулировка коэффициента передачи видеотракта

3. Разъем INPUT Вход видеосигнала

4. Светодиод ON Индикация подачи питания

5. Разъем 12VDC Разъем для подключения источника питания

Органы управления и разъемы усилителей-распределителей
