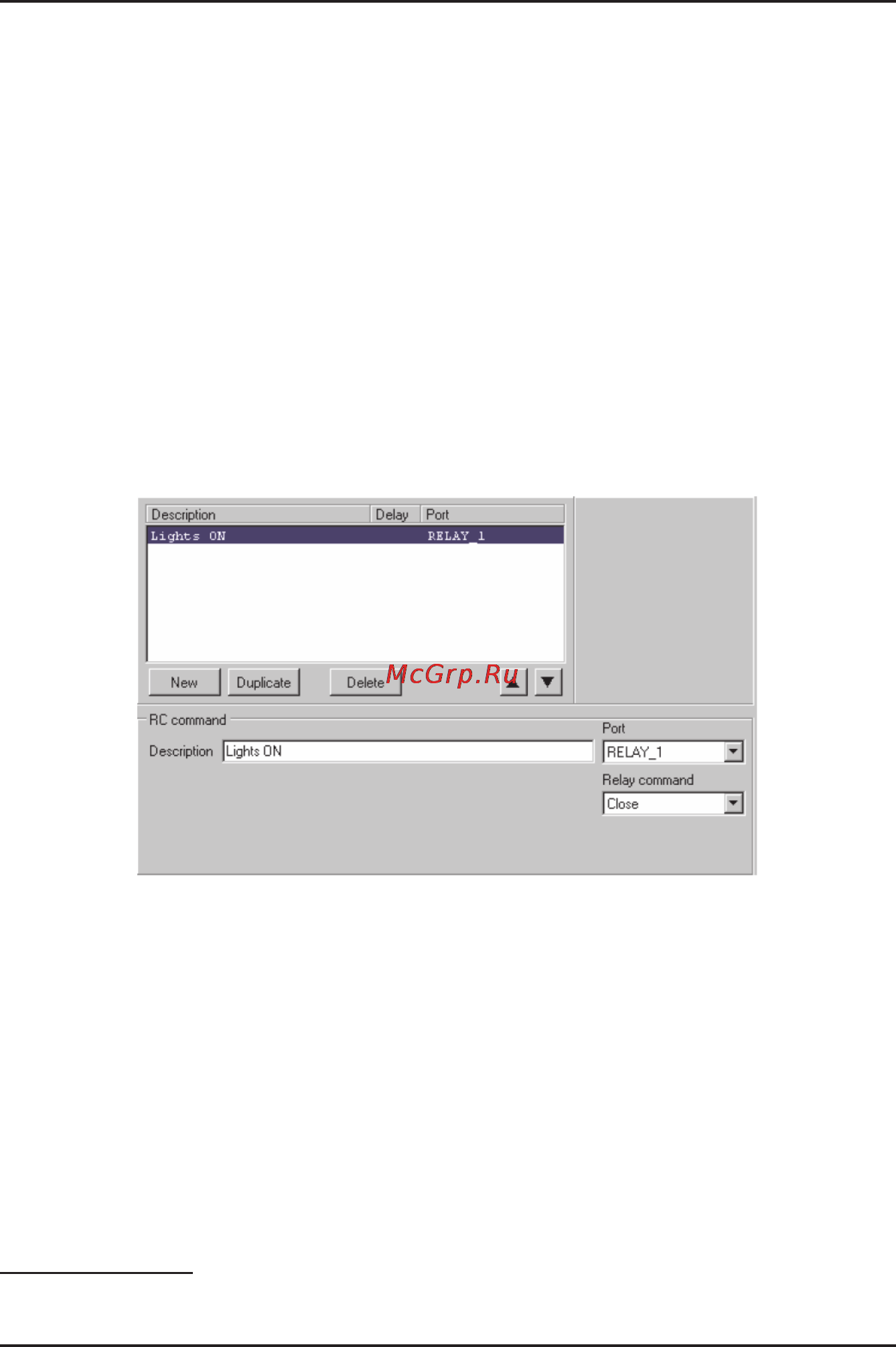

Создание макросов____________________________________________________________________________________ 5 1 Команда типа Relay Включить свет Чтобы записать команду типа Relay для кнопки панели управления напри мер включение света действуйте в следующем порядке 1 Откройте главное окно Kramer RC Configuration 2 Выберите кнопку из набора кнопок панели управления Кнопка меняет цвет на зеленый 3 Щелкните на кнопке New в поле Button Macro чтобы добавить новую команду в Button Macro 4 Введите описание команды в поле RC command например Lights ON 5 Выберите порт1 который Вы желаете назначить например RELAY_1 6 Выберите команду типа Relay например Close На рис 13 показано поле RC Command в том виде который оно принимает после записи команды Рис 13 Команда управления Включить Свет 5 2 Команда драйвера коммутация входа и выхода Чтобы добавить команду драйвера для кнопки например для подключе ния DVD проигрывателя к проектору действуйте в следующем порядке 1 Откройте главное окно Kramer RC Configuration 2 Выберите кнопку из набора кнопок панели управления и обозначьте ее DVD 1 При выборе в качестве порта реле ниспадающие списки Vendor Device и Revision исчезают а ниспа дающий список Driver command заменяется ниспадающим списком Relay Command 19 KRAMER ELECTRONICS LTD
