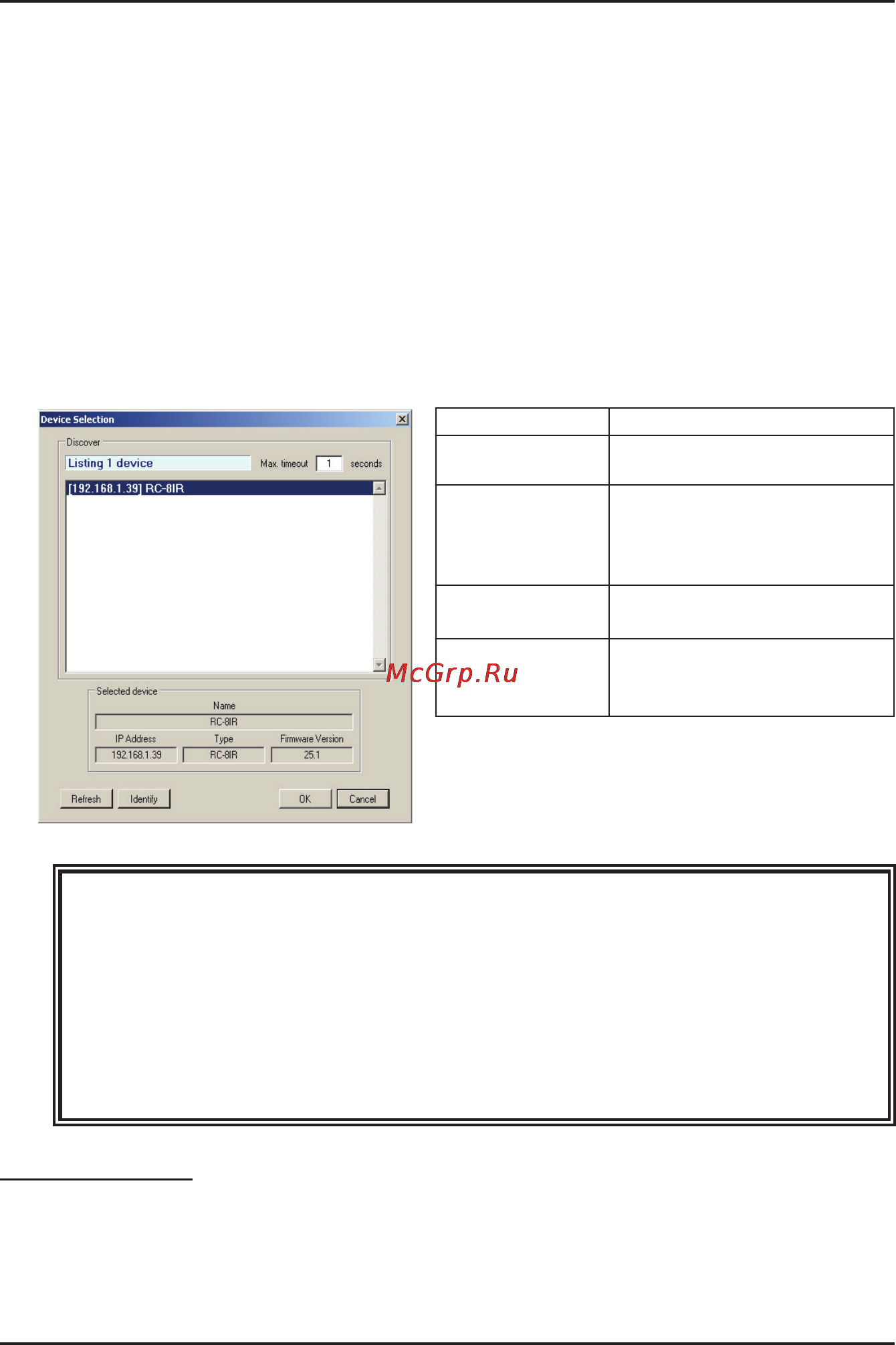

Меню Kramer RC Configuration 6 4 1 Команда поиска Discover В диалоговом окне Device Selection выполняется обнаружение устройств системы управления подсоединенных посредством Ethernet Чтобы выполнить поиск всех подсоединенных устройств действуйте в сле дующем порядке 1 Откройте меню Device и щелкните на позиции Discover1 Откроется окно выбора устройств Device Selection см рис 27 2 В окне Device Selection выводится список найденных устройств и их IP адреса Выберите устройство а затем щелкните кнопку ОК Таблица 8 Диалоговое окно Device Selection Элемент меню Назначение Текстовое поле МАХ timeout Установка тайм аута для поиска устройств2 Поле Selected Device Вывод наименования выбранной панели управления его IP адреса типа и версии встроенного про граммного обеспечения Кнопка Refresh Щелкните для обновления списка Discover Кнопка Identify Щелкните для идентификации под соединенной панели управления3 Рис 27 Диалоговое окно Device Selection Если команда Discover неспособна найти ни одного из подсоединен ных устройств действуйте в следующем порядке Убедитесь в том что данные маски подсети устройства заданы пра вильно Если установлен брандмауэр возможно он блокирует коммуникацию Чтобы преодолеть эту проблему откройте в исключениях брандмауэра порты 2243 и 2244 которые используются протоколом UDP Рекомендуется обратиться за помощью к администратору сети 1 Для автоматического поиска устройств Имеется возможность установки тайм аута в соответствии с потребностями Например если не удается обнаружить подсоединенное устройство можно увеличить длительность тайм аута Если устройство по прежнему не удается обнаружить возможно это связано с коммуникационными проблемами 3 Кнопки обнаруженной панели управления дважды мигают 2 32 KRAMER ELECTRONICS LTD
