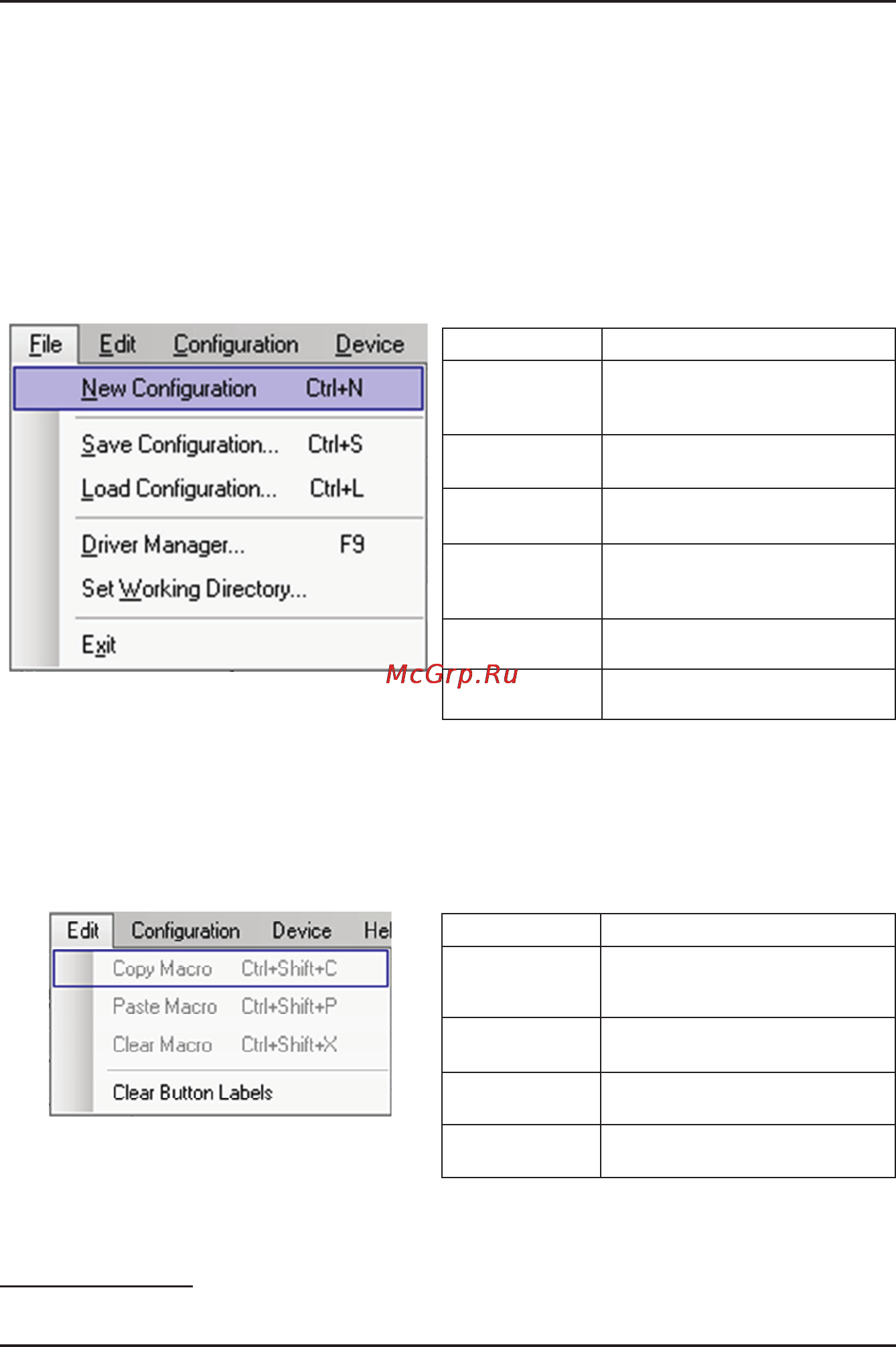

Меню Kramer RC Configuration 6 МЕНЮ KRAMER RC CONFIGURATION В настоящем разделе описаны различные меню программы Kramer RC Configuration 6 1 Меню файл File Меню File изображено на рис 23 и описано в Таблице 4 Таблица 4 Позиции меню File File Edit Configuration Device Г New Configuration Ctrl N Save Configuration Ctrl S Load Configuration Ctrl L Driver Manager F9 Команда меню Назначение New Configuration Щелкните для формирования новой конфигурации устройства Save Configura tion Щелкните для сохранения текущей конфигурации Load Configura tion Щелкните для загрузки сохранен ной конфигурации Manage Drivers Щелкните для открытия окна Manage Drivers см подраздел 4 2 2 Set Working Directory Щелкните для выбора нового рабочего каталога2 Exit Щелкните для выхода из про граммы S el Working D irectory Exit Рис 23 Меню File 6 2 Меню Edit Меню редактирования Edit изображено на рис 24 и описано в Таблице 4 Таблица 5 Позиции меню Edit Edit I Configuration Device Hei Copy Macro Ctrl Shift C Команда меню Назначение Copy Macro Щелкните для копирования по следовательности команд макроса кнопки Paste Macro Щелкните для вставки последова тельности команд макроса кнопки Clear Macro Щелкните для очистки поля после довательности макрокоманд Clear Button labels Щелкните для стирания всех наи менований кнопок Paste Macro Ctrl Shift P Clear Macro Ctrl Shift X Clear Button Labels Рис 24 Меню редактирования Edit Активная конфигурация при этом будет сброшена Рабочий каталог можно изменить в любой момент 2 30 KRAMER ELECTRONICS LTD
