KRAMER ELECTRONICS, LTD.20
Создание макросов
3. Щелкните на кнопке New (в поле Button Macro).
4. Введите описание команды в поле RC command (например, Projector
-- Input B (DVD)).
5. Откройте ниспадающий список Port и выберите соответствующий порт
1
из списка
2
. Появляется драйвер, связанный с данным портом по умол-
чанию.
6. Выберите команду драйвера (например, «Select Input B») из ниспадаю-Select Input B») из ниспадаю- Input B») из ниспадаю-Input B») из ниспадаю- B») из ниспадаю-B») из ниспадаю-») из ниспадаю-
щего списка
2
.

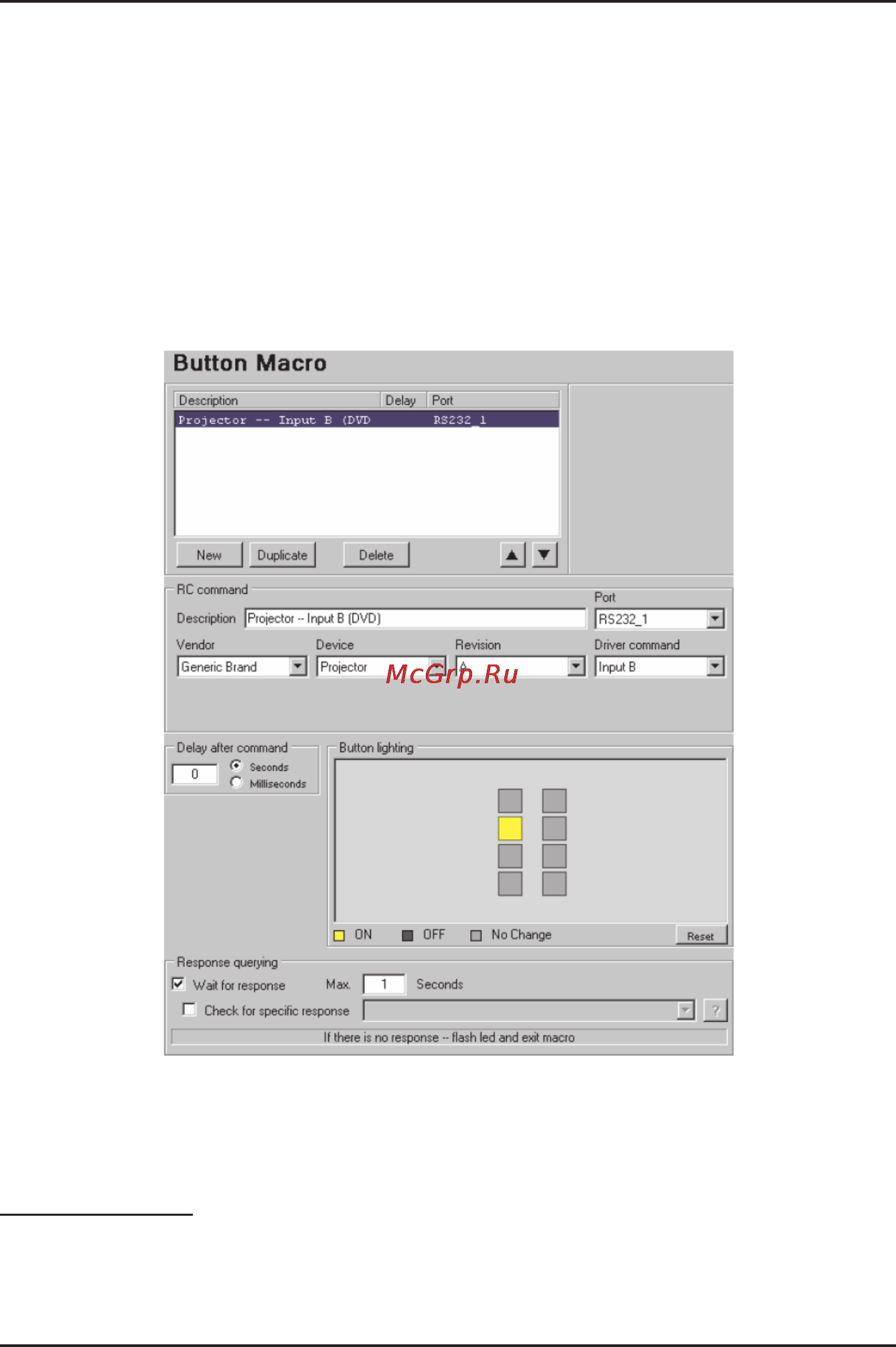

На рис. 14 показано поле отображения Button Macro и поле RC Command в
том виде, который оно принимает после записи команды драйвера.
Рис. 14. Команда для выбора входа B на проекторе
1
После выбора порта появляются подробности драйвера, установленного по умолчанию.
Внимание! Не выбирайте для управления порт Ethernet, т.к. эта функция в данных панелях не работает
2
�сли необходимые данные отсутствуют, можно ввести их с помощью окна Manage Drivers (см. раздел
4.1).
