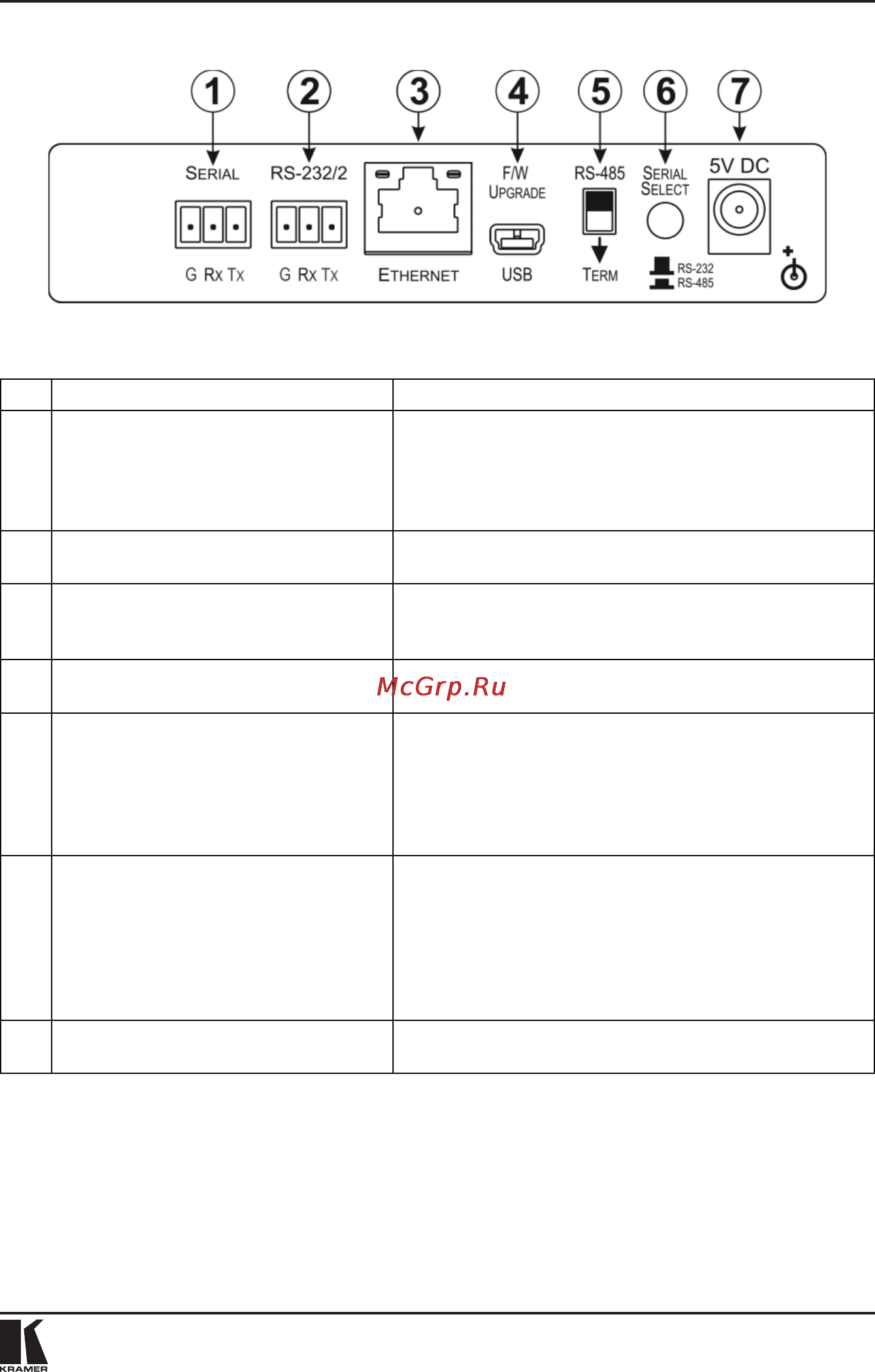

Рис. 4. Задняя панель прибора FC-22ETH

  

1 3-контактный блок съемных клемм

SERIAL

Для подсоединения к устройствам, управляемым

посредством интерфейсов RS-232 или RS-485. При

подключении к порту RS-485 вместо подсоединения

к клеммам G, Rx, Tx следует подключить устройство

к клеммам G, B, A.

2 3-контактный блок съемных клемм

RS-232/2

Для подсоединения к устройствам, управляемым

посредством интерфейса RS-232.

3 Разъем ETHERNET типа RJ-45 Для непосредственного подсоединения к PC или дру-

гому контроллеру либо для подсоединения к локаль-

ной сети (см. подраздел 6.1).

4 Разъем F/W UPGRADE типа USB Для подсоединения к PC с целью обновления встро-

енного программного обеспечения.

5 Переключатель RS-485 TERM Подключает оконечную нагрузку (терминатор) к шине

RS-485 (см. подраздел 8.3). Установите в нижнее по-

ложение, если к шине RS-485 подключено последнее

устройство в цепи. Установите в верхнее положе-

ние, если к шине RS-485 подключено не последнее

устройство.

6 Кнопка SERIAL SELECT Для выбора последовательного информационного

обмена по интерфейсам RS-232 или RS-485 (см.

подраздел 8.3).

В нажатом положении — последовательный интер-

фейс RS-485.

В отжатом положении — последовательный интер-

фейс RS-232.

7 Разъем 5V DC Для подсоединения к блоку питания на 5 В постоян-

ного тока. Центральный контакт — плюсовой.

Описание преобразователей FC-21ETH, FC-22ETH и FC-24ETH
