Kramer FC-21ETH [18/60] Настройка ethernet подключения pc
![Kramer FC-24ETH [18/60] Настройка ethernet подключения pc](/views2/1152645/page18/bg12.png)
KRAMER ELECTRONICS, LTD.
Первоначальная настройка и обзор процесса эксплуатации
Если управляющее приложение способно непосредственно подключаться
к драйверу Ethernet, выберите IP-адрес и номер порта, соответствующие
настройкам приборов , и , как это показано
на рис. 8.

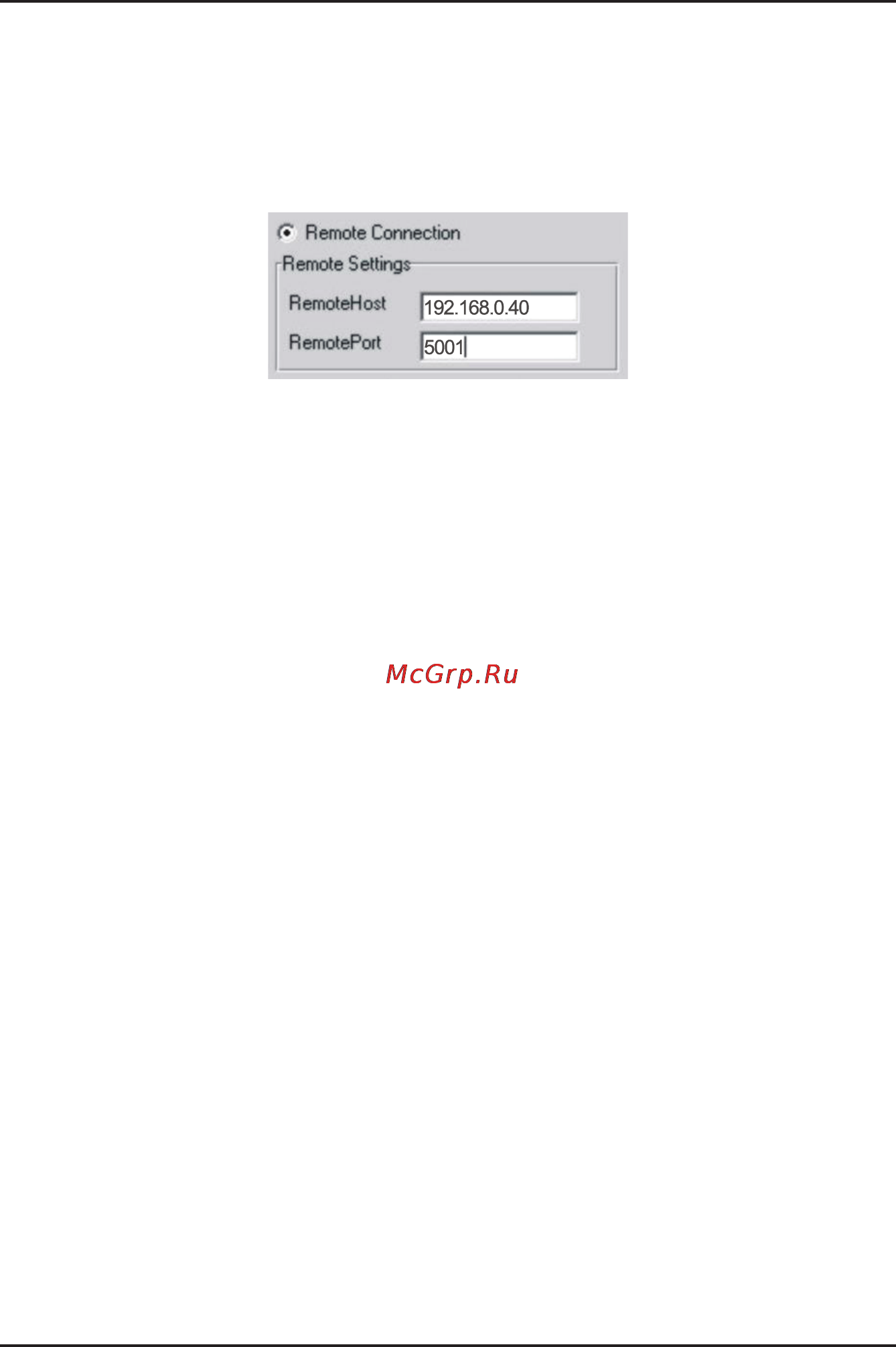

Рис. 8. Настройка дистанционного подключения
