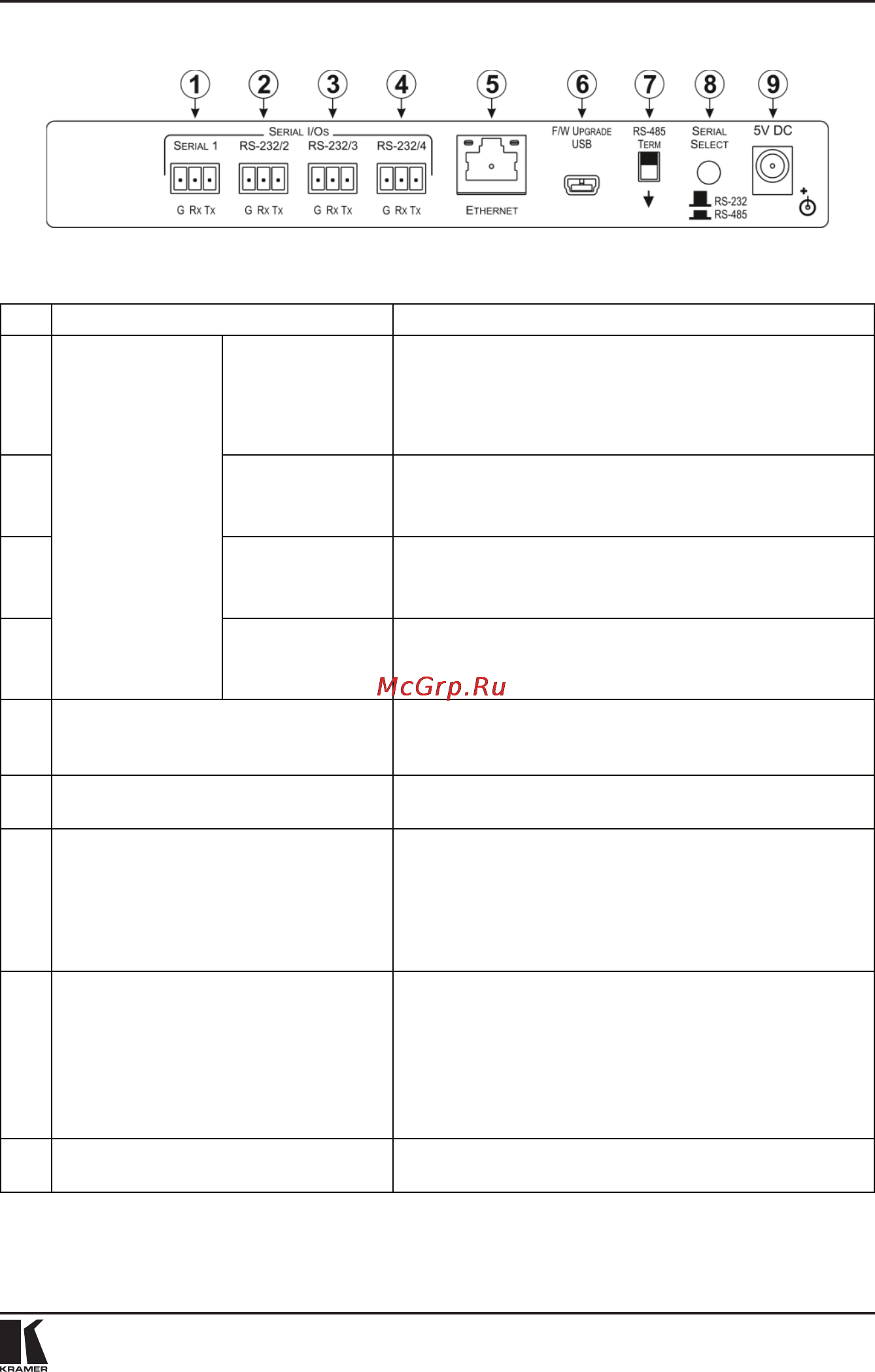

На рис. 6 представлена задняя панель прибора .
Рис. 6. Задняя панель прибора FC-24ETH
1 Последователь-
ные входы/
выходы
3-контактный
блок съемных
клемм SERIAL
Для подсоединения к устройствам, управляемым
посредством интерфейсов RS-232 или RS-485. При
подключении к порту RS-485 вместо подсоединения
к клеммам G, Rx, Tx следует подключить устройство
к клеммам G, B, A.
2 3-контактный
блок съемных
клемм RS-232/2
Для подсоединения к устройствам, управляемым
посредством интерфейса RS-232.
3 3-контактный
блок съемных
клемм RS-232/3
Для подсоединения к устройствам, управляемым
посредством интерфейса RS-232.
4 3-контактный
блок съемных
клемм RS-232/4
Для подсоединения к устройствам, управляемым
посредством интерфейса RS-232.
5 Разъем ETHERNET типа RJ-45 Для непосредственного подсоединения к PC или дру-
гому контроллеру либо для подсоединения к локаль-
ной сети (см. подраздел 6.1).
6 Разъем F/W UPGRADE типа USB Для подсоединения к PC с целью обновления встро-
енного программного обеспечения.
7 Переключатель RS-485 TERM Подключает оконечную нагрузку (терминатор) к шине
RS-485 (см. подраздел 8.3). Установите в нижнее по-
ложение, если к шине RS-485 подключено последнее
устройство в цепи. Установите в верхнее положе-
ние, если к шине RS-485 подключено не последнее
устройство.
8 Кнопка SERIAL SELECT Для выбора последовательного информационного
обмена по интерфейсам RS-232 или RS-485 (см.
подраздел 8.3).
В нажатом положении — последовательный интер-
фейс RS-485.
В отжатом положении — последовательный интер-
фейс RS-232.
9 Разъем 5V DC Для подсоединения к блоку питания на 5 В постоян-
ного тока. Центральный контакт — плюсовой.
