KRAMER ELECTRONICS, LTD.
В данном руководстве приведены основные сведения по установке и началу эксплуатации устройства. Подробнее
см. в последней версии руководства, которую можно загрузить на сайте, перейдя по ссылке http://www.
kramerelectronics.com/support/product_downloads.asp, или распознав с помощью специального программного
обеспечения QR-код, приведенный слева
Для достижения наилучших результатов пользуйтесь для подключения аппаратуры к приборам FC-21ETH / FC-22ETH / FC-24ETH
только высококачественными кабелями производства компании Kramer.
Шаг 4: Подключите электропитание
Подсоедините адаптер электропитания к прибору FC-21ETH / FC-22ETH / FC-24ETH и подключите адаптер к розетке электросети.
Шаг 5: Настройте прибор FC-21ETH / FC-22ETH / FC-24ETH и управляйте им
1. Настройте преобразователь с помощью встроенных веб-страниц:
• Включите режим DHCP или назначьте статический IP-адрес;
• Сопоставьте IP-порты с последовательными портами;
2. Настройте виртуальные порты PC.
3. Настройте подключение PC к сети Ethernet.
Порт управления
(RS-232/RS-485)
PC
Проектор

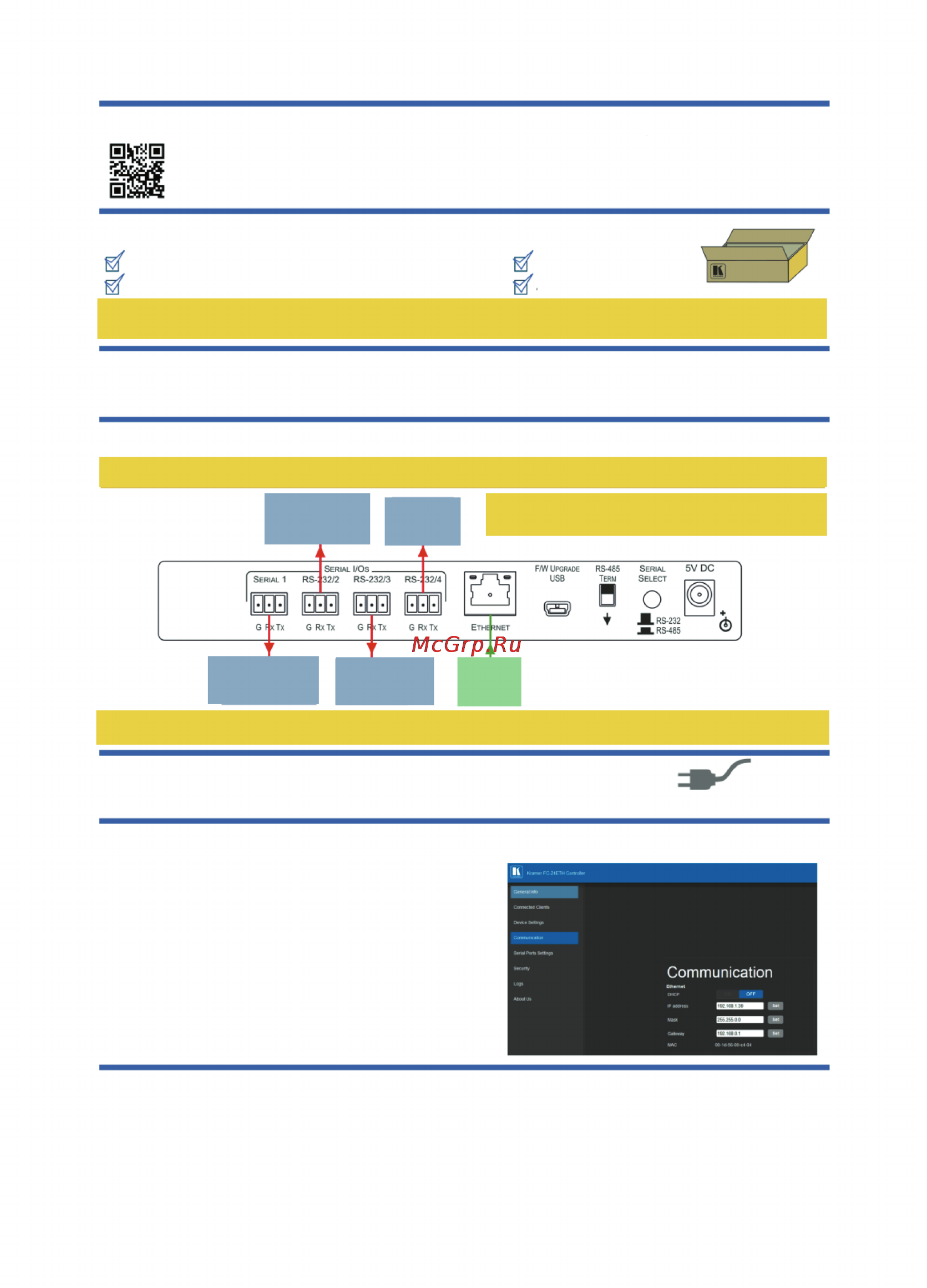

Краткое руководство по эксплуатации преобразователя FC-21ETH / FC-22ETH / FC-24ETH
Шаг 1: Проверка комплекта поставки
Преобразователь FC-21ETH / FC-22ETH / FC-24ETH;
1 сетевой адаптер (5 В постоянного тока);
4 резиновые ножки
1 краткое руководство
Сохраните оригинальную упаковку и укладочные материалы на тот случай, если прибор FC-21ETH / FC-22ETH / FC-24ETH
будет необходимо отправить на предприятие-изготовитель для обслуживания
Шаг 2: Установите прибор FC-21ETH / FC-22ETH / FC-24ETH
Вмонтируйте прибор в стойку (с помощью монтажных креплений) или присоедините резиновые ножки и разместите его на столе.
Шаг 3: Подсоедините входы и выходы
Обязательно отключите всю аппаратуру, прежде чем приступить к подсоединению прибора FC-21ETH / FC-22ETH / FC-24ETH.
На иллюстрации изображен прибор FC-24ETH.
Приборы FC-21ETH / FC-22ETH подключаются аналогично.
Устройство,
управляемое
по RS-232
Устройство,
управляемое
по RS-232
