KRAMER ELECTRONICS, LTD.22
Подсоединение приборов FC-21ETH, FC-22ETH и FC-24ETH

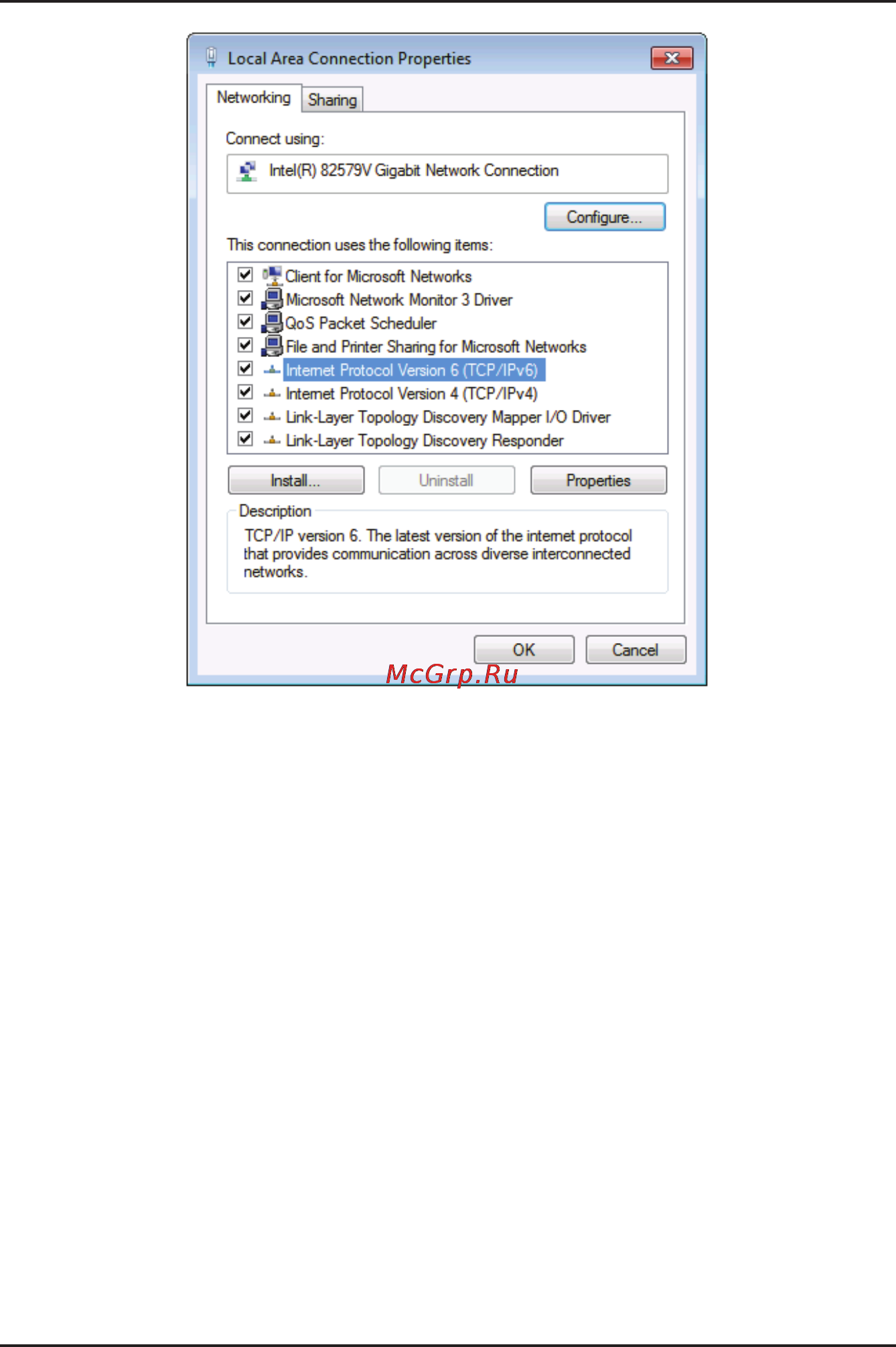

Рис. 10. Окно Local Area Connection Properties
4. Выделите подсветкой позицию Интернет-протокол версии 6 (TCP/IPv6)
или Интернет-протокол версии 4 (TCP/IPv4), в зависимости от требо-
ваний информационной системы.
5. Щелкните на позиции Properties (Свойства). На экране появится окно
«Internet Protocol Properties» (свойства интернет-протокола), соответ-
ствующее информационной системе, как показано на рис. 11 или рис.
12.
