Miele DA 3190 [27/40] Монтаж
![Miele DA 3190 [27/40] Монтаж](/views2/1015267/page27/bg1b.png)
^

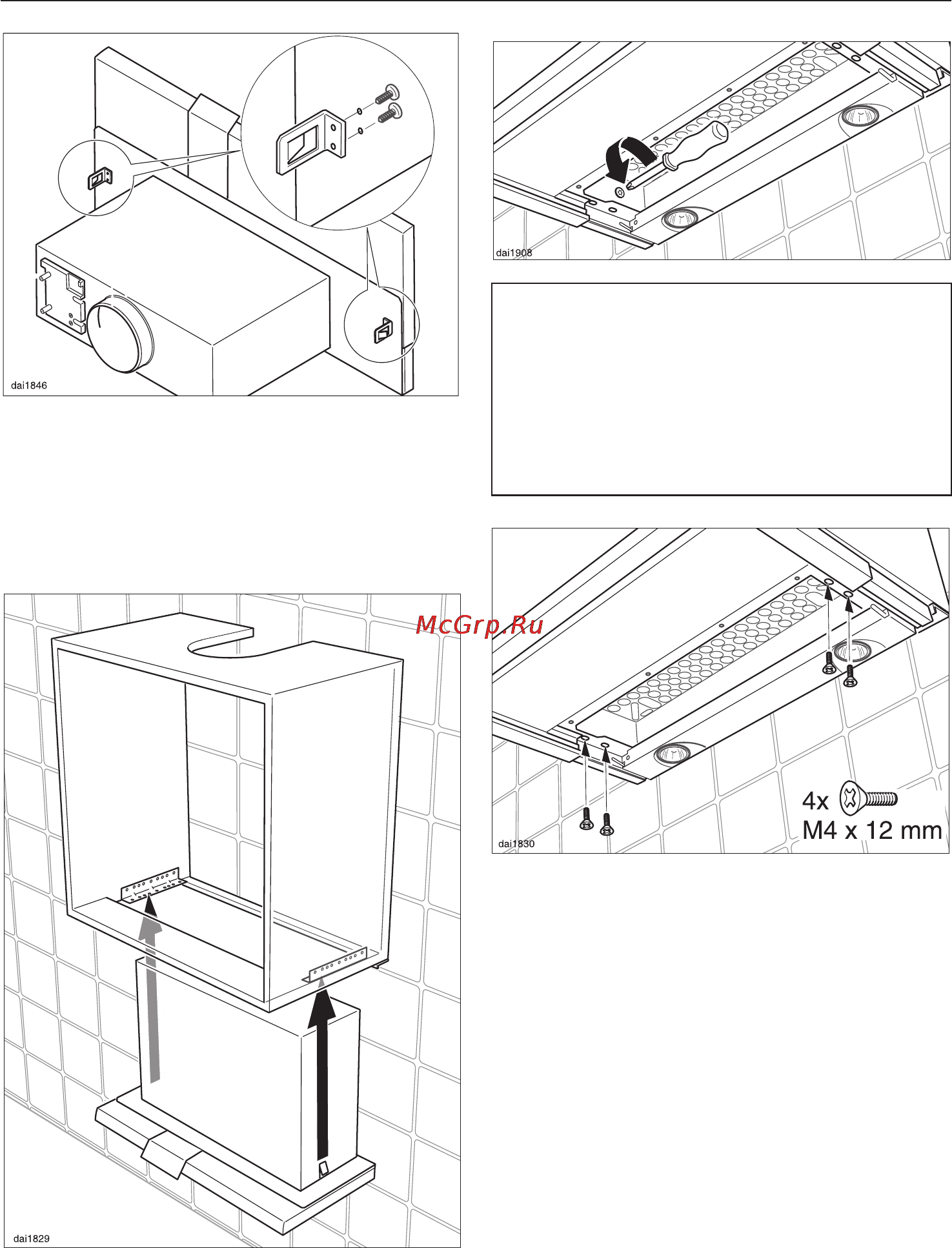

При монтаже вытяжки с шириной
экрана 90 см в шкаф шириной 60 см
следует при выдвинутом экране от-
вернуть фиксирующие клипсы экра-
на.
^
Поднимите прибор и вставьте его сни
-
зу в шкаф до отчетливой фиксации.
Указание для проведения последу
-
ющего демонтажа прибора: Если
вывернуть оба шурупа справа и сле
-
ва с внутренних сторон корпуса, то
прибор можно будет отделить от
фиксаторов и вынуть из шкафа.
^
Задвиньте прибор назад до проме
-
жуточного профиля.
^
Выдвиньте экран вытяжки.
^
Сначала приверните прибор, ис
-
пользуя по 2 шурупа справа и слева,
снизу к монтажным уголкам.
^
Снимите защитную вставку между
экраном и корпусом вытяжки.
Монтаж
27
