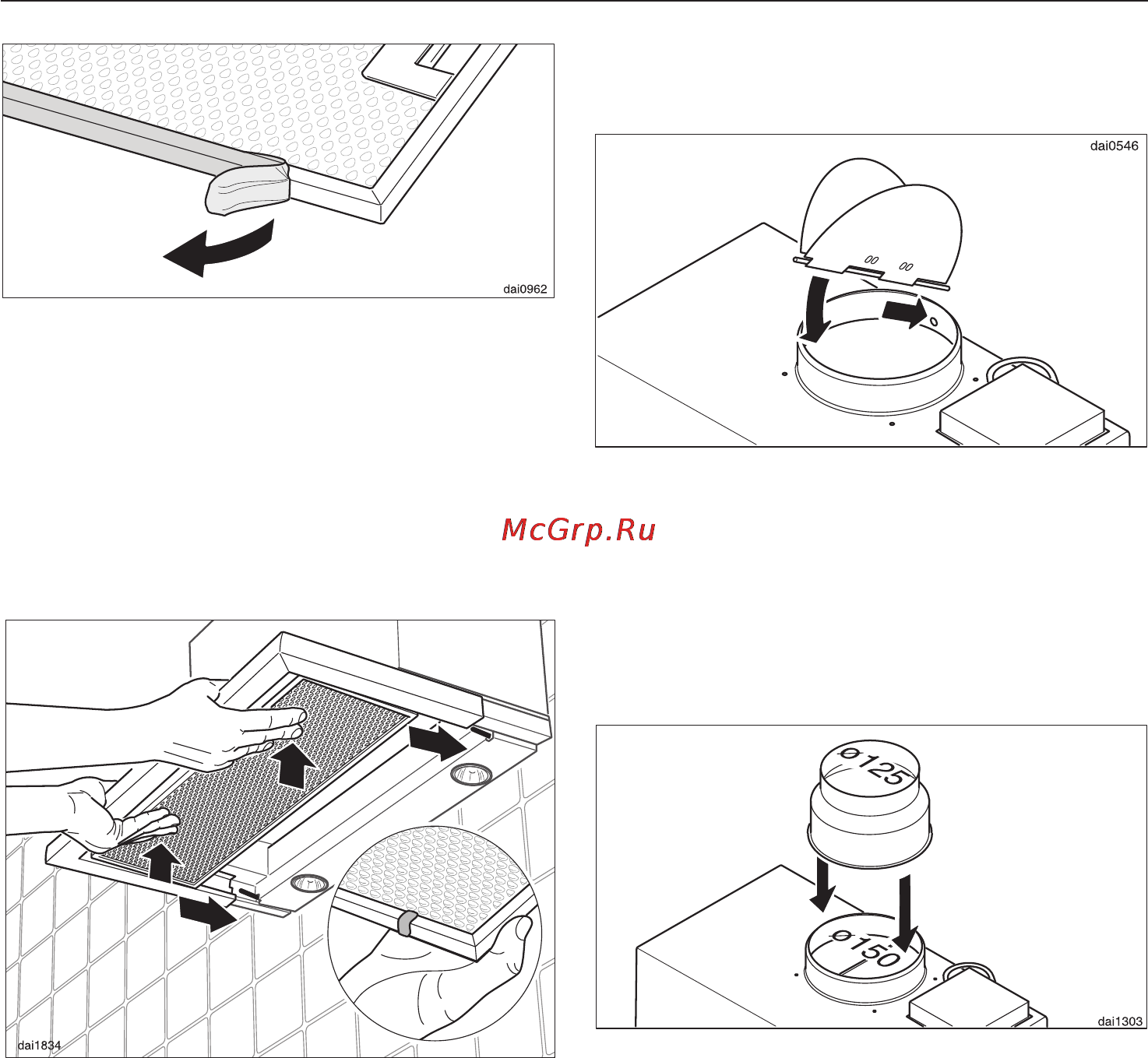

Снимите защитную пленку рамки
жироулавливающего фильтра.
Снова установите жироулавливающий
фильтр.
^
Для этого выдвиньте экран вытяж
-
ки.
^
Фильтр повернуть таким образом,
чтобы красные метки были спере
-
ди и обращены вверх.
^
Вложите фильтр с передней сторо
-
ны в экран вытяжки, прижмите
кверху и задвиньте вместе с
экраном. При этом он попадет на
стопорные штифты. В заключение
прижмите фильтр еще слегка на
-
зад.
Подключение к системе
отвода воздуха
^
Если Ваша система отвода воздуха
не оснащена невозвратным кла
-
паном, то к кухонной вытяжке при
-
лагается такой клапан. Он устанав-
ливается в выпускной штуцер мо-
торного блока.
^
Прибор подготовлен для подсоеди
-
нения воздуховода C 150 мм. Для
использования воздуховода
C 125 мм наденьте прилагаемый пе
-
реходный штуцер на выпускной шту
-
цер (см. также главу "Воздуховод").
^
Присоединить воздуховод с по
-
мощью хомута шланга к выпускному
штуцеру вытяжки.
^
При прокладке воздуховода учиты
-
вайте также указания главы "Воз
-
духовод".
