Miele DA 3190 [28/40] Монтаж
![Miele DA 3190 [28/40] Монтаж](/views2/1015267/page28/bg1c.png)
^

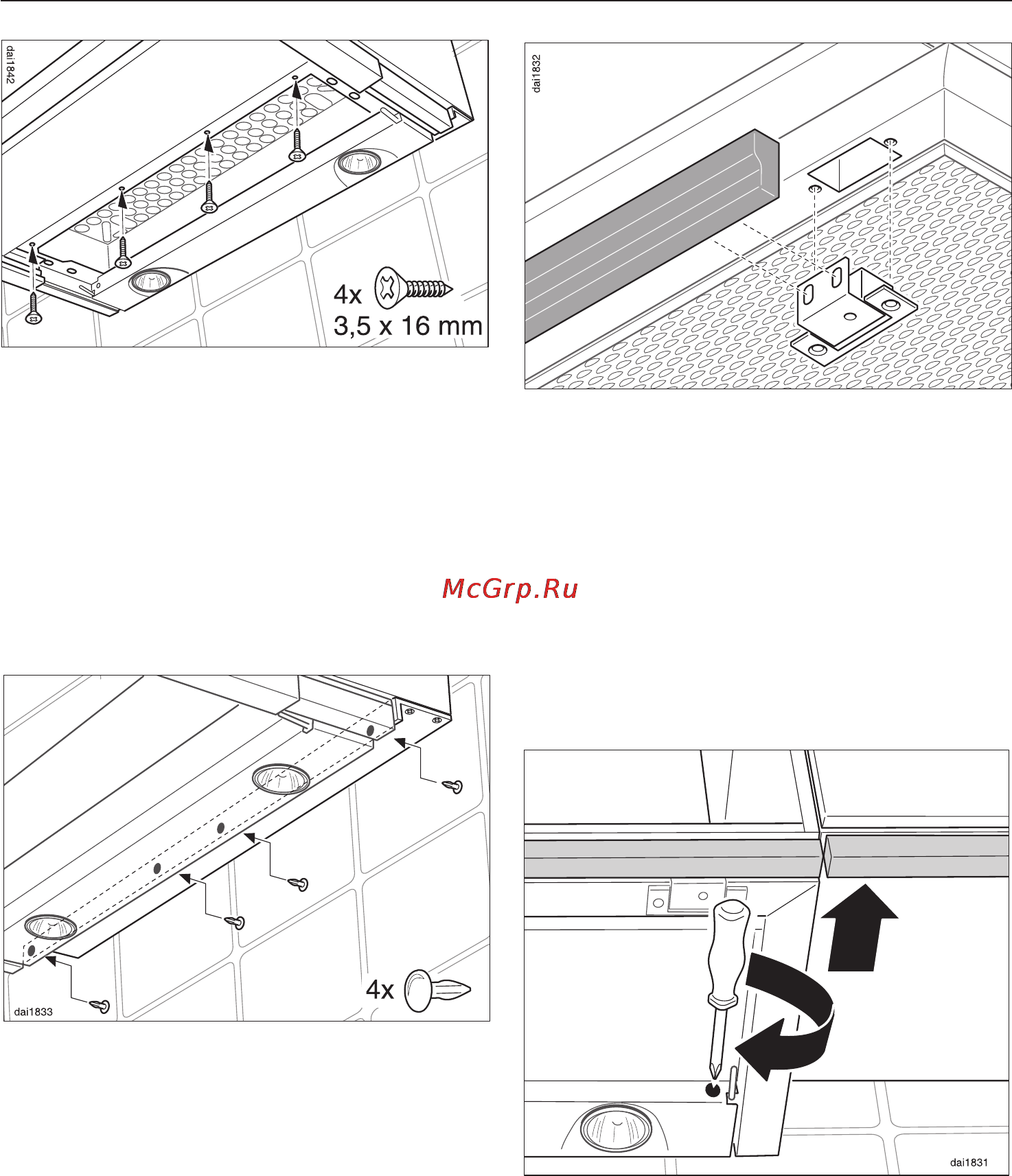

Впереди приверните прибор 4 шуру
-
пами снизу ко дну шкафа (6 шуру
-
пов при ширине экрана 90 см).
Для предотвращения повреждений
при выдвигании экрана вытяжки не-
обходимо проследить, чтобы все кре-
пежные шурупы были ввернуты пря-
мо, а их головки были утоплены.
^
Соедините промежуточный про
-
филь сзади с помощью 4 пластико
-
вых заклепок с задней стенкой при
-
бора.
^
Если это предусмотрено, смонтируй
-
те фронтальную панель.
Для этого необходим монтажный
комплект DML 300
(дополнительно приобретаемая при-
надлежность). Фронтальная панель
DFB входит в комплект поставки. При
монтаже следуйте указаниям инструк-
ции по монтажу.
^
С помощью двух регулировочных
винтов справа и слева в экране вы
-
тяжки можно переставить положе
-
ние экрана макс. на 50 мм вперед.
Выровняйте таким образом положе
-
ние экрана по отношению к фрон
-
тальным панелям соседних шкафов.
Монтаж
28
