Miele DA 3190 [32/40] Воздуховод
![Miele DA 3190 [32/40] Воздуховод](/views2/1015267/page32/bg20.png)
Обязательно примите во внимание
главу "Указания по безопасности и
предупреждения".
При одновременной эксплуатации
вытяжки и источника нагрева, за
-
висимого от комнатного воздуха,
при определенных обстоятель
-
ствах существует опасность полу
-
чения отравления!
В случае сомнения получите под
-
тверждение безопасной работы
прибора у специалиста по эксплу
-
атации печного оборудования.
– Воздуховод должен быть макси-
мально коротким и прямым.
– Диаметр воздуховода должен быть
не менее 150 мм.
Если использовать воздуховод диа-
метром менее 150 мм или плоские
вытяжные каналы, то неизбежно
возникновение повышенного уров-
ня шума при работе кухонной вы-
тяжки и сильное снижение мощнос
-
ти всасывания.
Использование воздуховода мень
-
шего диаметра допускается только
в крайнем случае, например, если
воздуховод уже проложен.
–
Используйте колена только с
большим радиусом. Малый радиус
уменьшает производительность вы
-
тяжки.
–
В качестве воздуховода используй
-
те только гладкие трубы или гибкие
отводные шланги из негорючего ма
-
териала.
–
При горизонтальной прокладке воз
-
духовода должен выдерживаться
уклон не менее 1 см на каждый
метр.
Это предотвратит возможное попа
-
дание конденсата в вытяжку.
–
Если вытяжной канал выводится на
улицу, то рекомендуется встраива
-
ние в стену раздвижного вентиля
-
ционного патрубка.
–

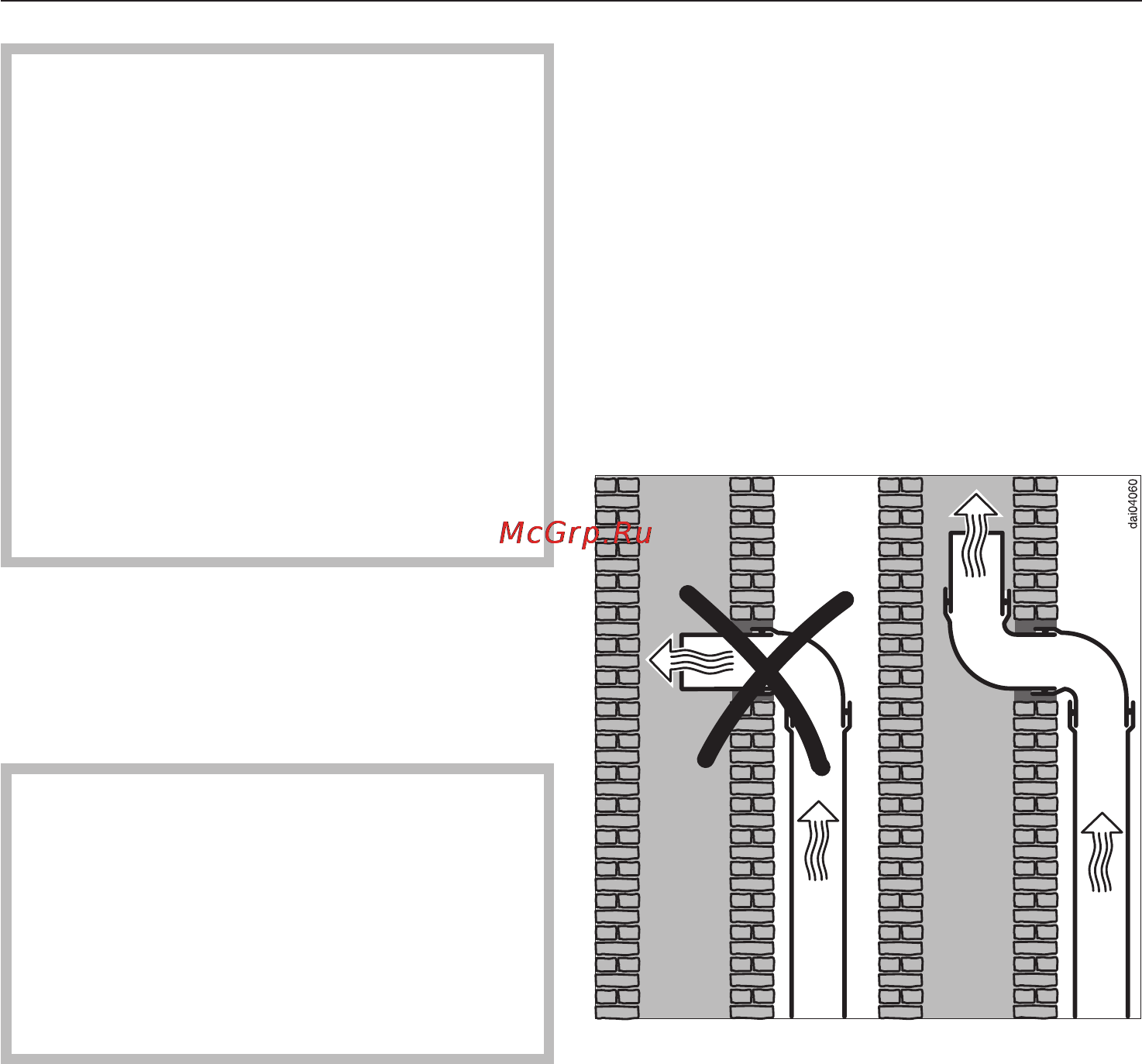

Если вытяжной канал выводится в
дымовую трубу, то входной патру
-
бок должен быть изогнут в направ
-
лении потока воздуха.
Воздуховод
32
