Линейный приемник XGA/звукового сигнала / усилитель-распределитель TP-50
4.2 Нижняя панель линейного приемника XGA/звукового
сигнала / усилителя-распределителя TP-50
На рис. 2 и в таблице 2 дано определение органов управления и контроля
нижней панели TP-50.
По умолчанию оба переключателя установлены в верхнее положение
(обычная полярность кадровой Vs и строчной Hs синхронизации).

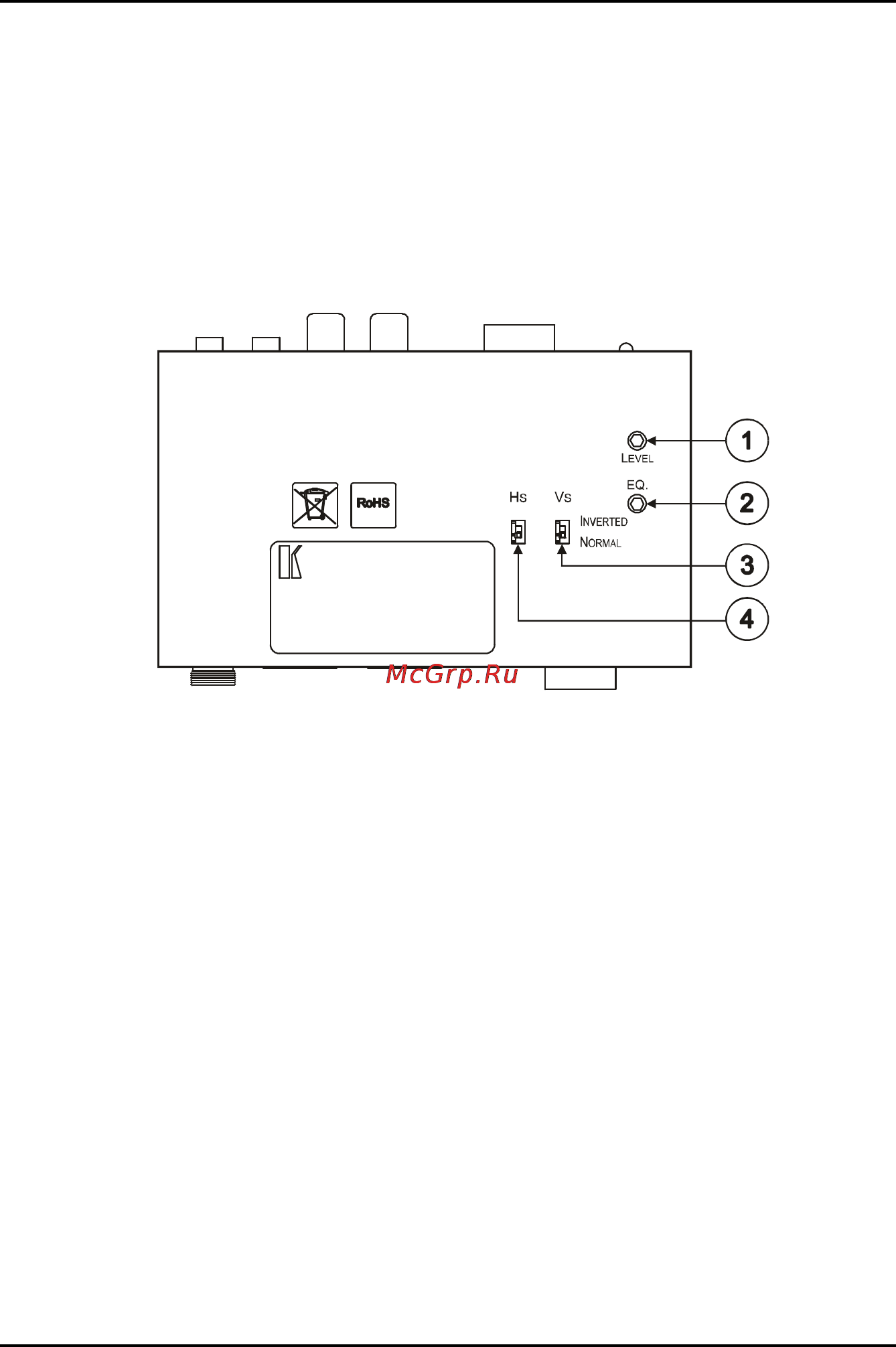

Рис. 2. Нижняя панель линейного приемника XGA/звукового сигнала / усилителя-
распределителя TP-50 — органы управления и контроля
