15
5.1 Распайка разъемов CAT5 LINE IN / LINE OUT типа RJ-45
Таблица 3 и рис. 4 определяют разделку CAT 5 при использовании
прямого кабеля с разъемами RJ-45. ВНИМАНИЕ! На обоих концах кабеля
используется одна и та же разделка. Выберите одну из схем (например,
EIA /TIA 568В) и придерживайтесь только её.
Таблица 3. Распайка CAT 5
EIA /TIA 568A
КОНТАКТ
Цвет провода
1 Зеленый/
Белый
2 Зеленый
3 Оранжевый/
Белый
4 Синий
5 Синий/Белый
6 Оранжевый
7 Коричневый/
Белый
8 Коричневый
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Подсоединение линейного приемника XGA/звукового сигнала / усилителя-распределителя TP-50
EIA /TIA 568B
КОНТАКТ
Цвет провода
1 Оранжевый/
Белый
2 Оранжевый
3 Зеленый/
Белый
4 Синий
5 Синий/Белый
6 Зеленый
7 Коричневый/
Белый
8 Коричневый
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8

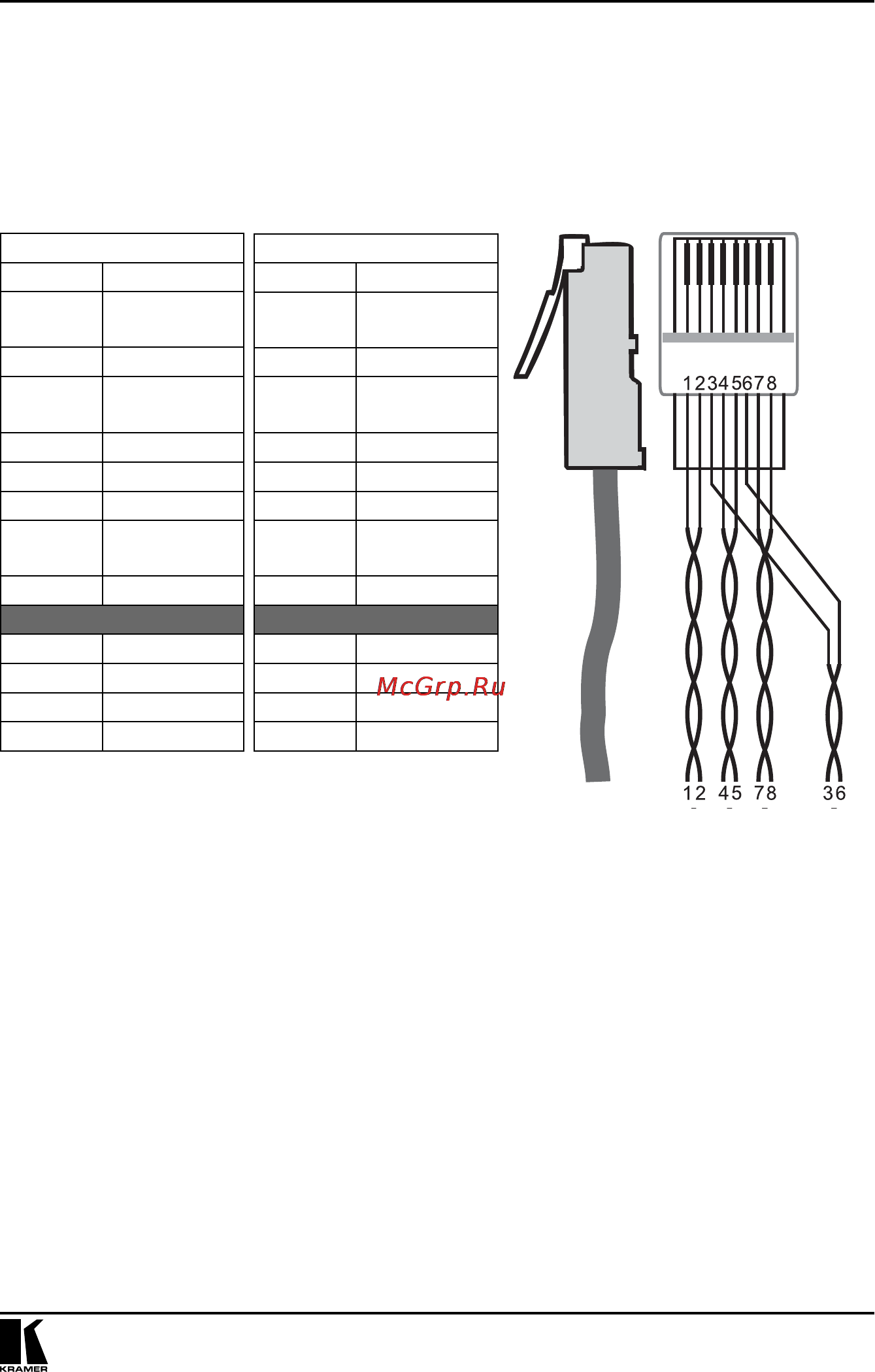

Рис. 4. Распайка CAT 5
