Обзор

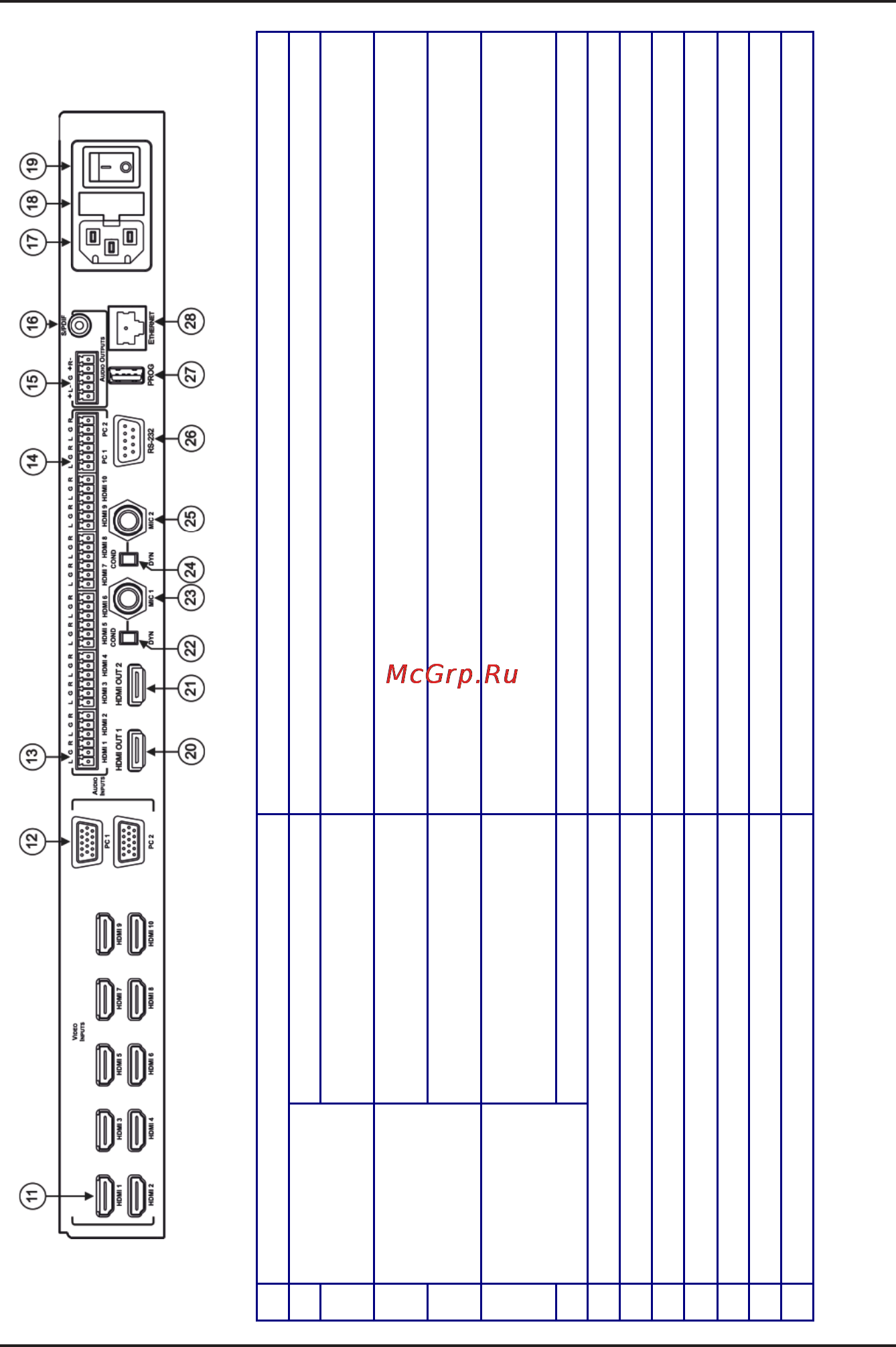

Рис. 2. Задняя панель презентационного коммутатора и масштабатора VP-444

№ Элемент управления Назначение

11 Группа разъемов

VIDEO INPUT

Разъем HDMI Для подключения к источнику сигнала HDMI (с 1-го по 10-й).

12 15-контактный разъем PC

типа HD

Для подключения к источнику сигнала VGA (с 1-го по 2-й).

13 Группа небаланс-

ных блоков съем-

ных клемм AUDIO

INPUT

HDMI Для подключения к источнику аналогового аудиосигнала для сигнала HDMI (с 1-го по

10-й).

14 PC Для подключения к источнику аналогового аудиосигнала для сигнала VGA (с 1-го по

2-й).

15 Группа соеди-

нителей AUDIO

OUTPUTS

Блок съемных клемм баланс-

ного стереофонического

сигнала

Для подключения к приемнику балансного стереофонического аудиосигнала.

16 3,5-мм мини-гнездо SPDIF Для подключения к приемнику цифрового аудиосигнала.

17 Разъем сетевого шнура Для подключения к электросети переменного тока.

18 Держатель сетевого предохранителя Предохранитель для защиты устройства.

19 Выключатель Для включения и выключения устройства.

20 Разъем HDMI OUT 1 Для подключения к приемнику 1 сигнала HDMI.

21 Разъем HDMI OUT 2 Для подключения к приемнику 2 сигнала HDMI.

22 Переключатель COND/DYN для входа MIC 1 Для выбора типа микрофона: конденсаторный (COND) или динамический (DYN).

23 Разъем типа 6-мм гнездо MIC 1 Для подключения источника сигнала микрофона 1.
