4 УСТАнОВКА ПРИбОРА В СТОйКУ
В этом разделе описываются подготовительные работы и процесс монтажа
оборудования в стойку.
Подготовка к установке в стойку
Перед установкой приборов в стойку
убедитесь в соответствии параметров
окружающей среды рекомендованным
значениям:
Температура
эксплуатации
от 0 до +40°С
Температура хранения от –40 до +70°С
Относительная влажность
при хранении
От 10 до 90% без
конденсации
!
Внимание!
При установке прибора в 19-дюймовую стойку
убедитесь, что:
1 Стойка находится в помещении с рекомендо-
ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с боль-
шим числом установленных приборов темпе-
ратура может превышать комнатную.
2 После установки прибора в стойку он будет
обеспечен достаточной вентиляцией.
3 Прибор установлен ровно, в подходящую для
него горизонтальную позицию стойки.
4 Подключение прибора не вызовет перегрузки
линии питания стойки. Перегрузка цепей
питания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номиналь-
ном токе предохранителя.
5 Прибор надежно заземлен и включен в
розетку с заземляющим контактом. При ис-
пользовании сетевых удлинителей обратите
особое внимание на качество соединений.
Прибор должен подключаться только сетевым
шнуром, входящим в комплект его поставки.

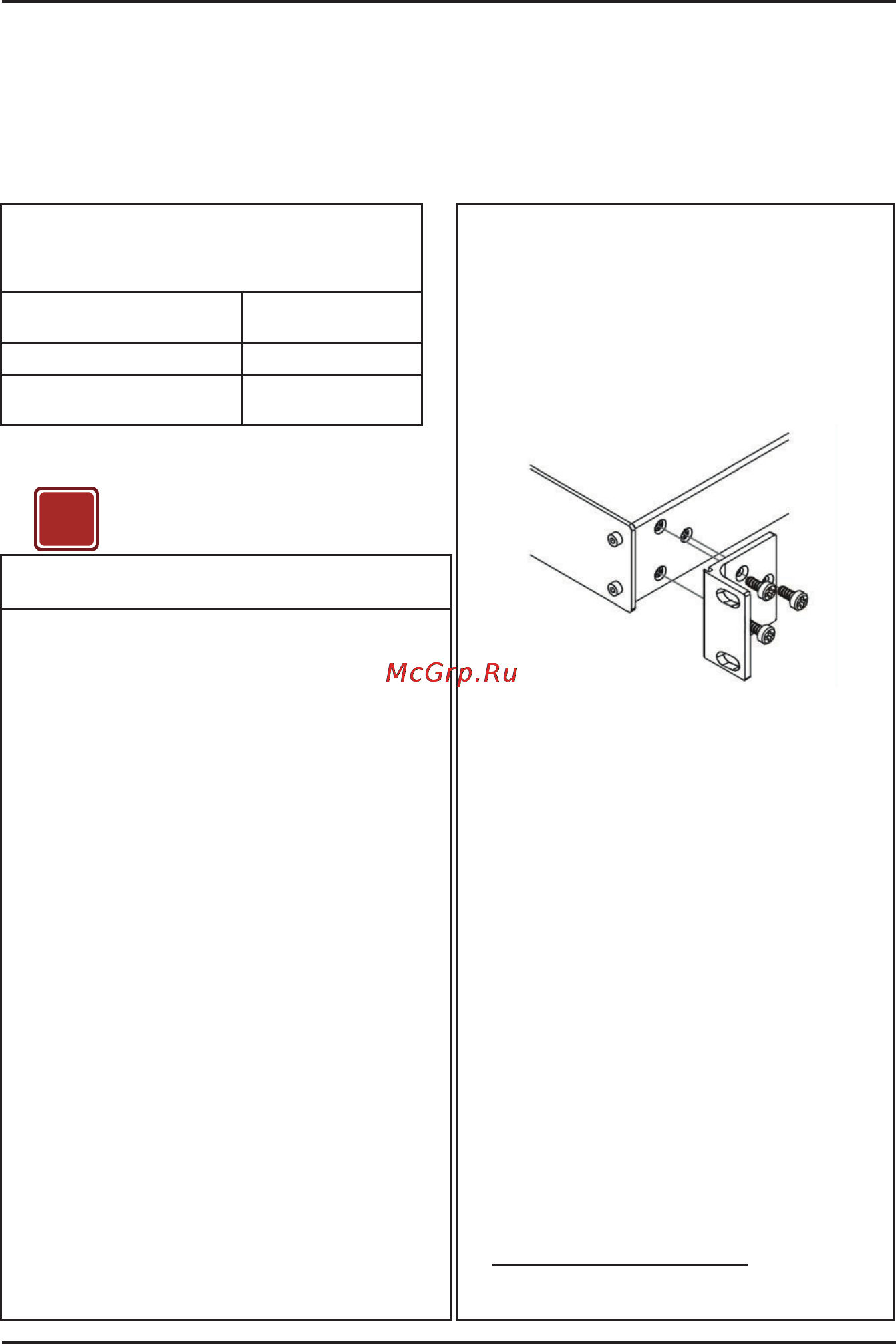

Установка в стойку
Для установки прибора в стойку:
1 Присоедините к прибору монтажные уголки. Для
этого установите два монтажных уголка на прибор
и закрепите их 5 винтами с каждой стороны при-
бора, с установкой прокладки.
2 Установите прибор в направляющие стойки,
вставьте его и зафиксируйте винтами через от-
верстия в монтажных уголках (винты в комплект
поставки не входят).
Обратите внимание:
• Некоторые модели приборов имеют несъемные
монтажные уголки
• Съемные монтажные уголки не устанавливаются
при использовании прибора в настольном вариан-
те
• Установка приборов в стойку выполняется до под-
ключения каких-либо кабелей и подачи питания
• При использовании монтажного комплекта (адап-
тера) Kramer для установки в стойку приборов,
выполненных не в 19-дюймовом корпусе, озна-
комьтесь с руководством по эксплуатации адап-
тера (его можно загрузить с веб-сайта компании
http://www.kramerelectronics.com)
Установка прибора в стойку
