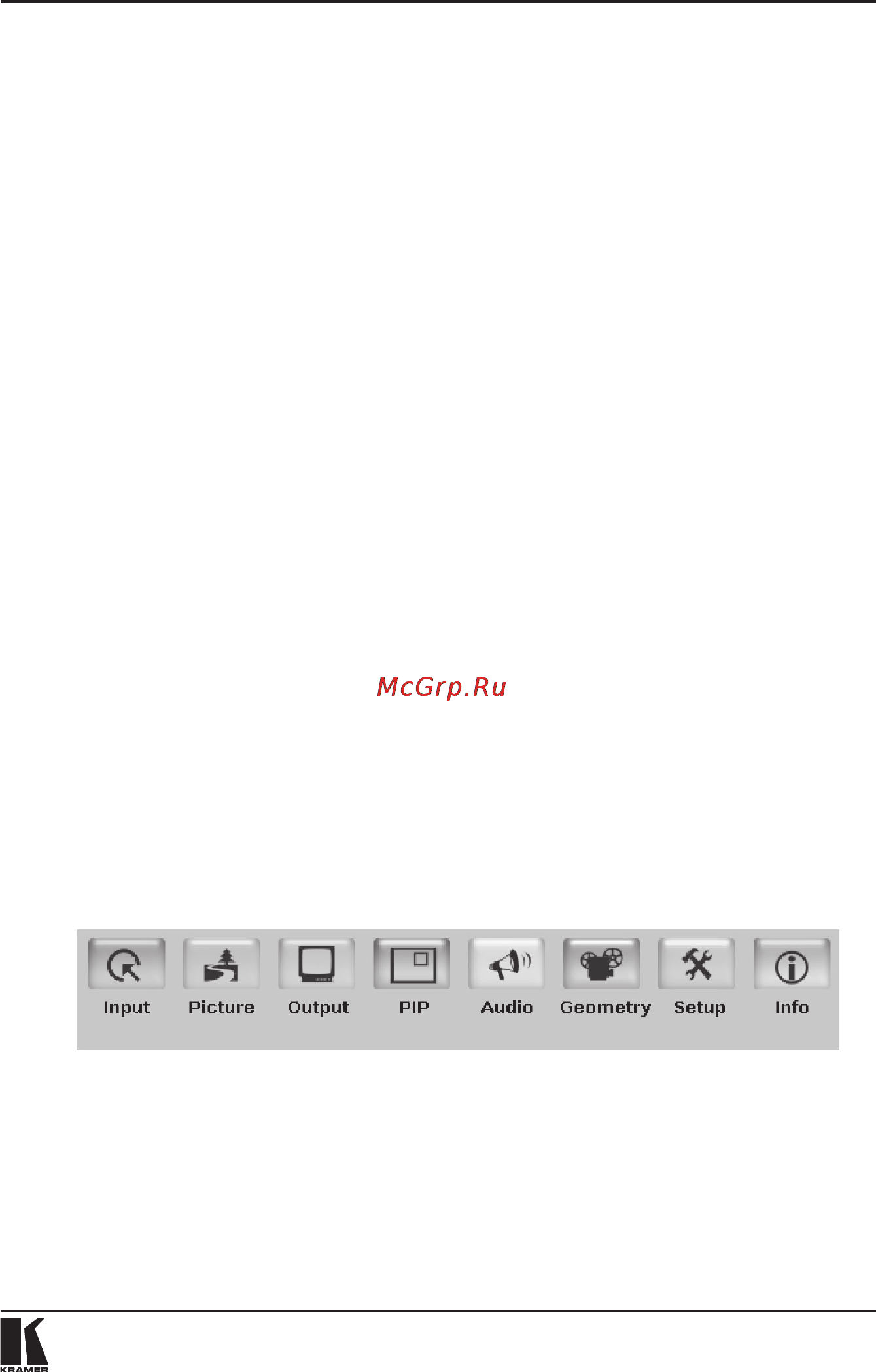

Описание функций кнопок 7 3 Блокировка и разблокировка передней панели Для предотвращения случайного изменения настроек или переключения режимов с передней панели прибора можно заблокировать эту панель Когда панель заблокирована прибором всё равно можно управлять по интерфейсам RS 232 и или Ethernet для VP 729 Блокировка передней панели Нажмите кнопку PANEL LOCK Панель блокируется кнопка зажигается Остальные кнопки на передней панели больше не работают Разблокировка передней панели Ещё раз нажмите кнопку PANEL LOCK Кнопка гаснет В таблице 15 дано описание дополнительных функций Save Lock и Input Lock доступных через экранное меню 7 4 Инфракрасный пульт дистанционного управления Для дистанционного управления VP 728 VP 729 можно использовать при лагаемый пульт дистанционного управления Пульт питается от двух элементов типа ААА на 1 5 В Расстояние работы до 15 метров 8 НАСТРОЙКА ЧЕРЕЗ ЭКРАННОЕ МЕНЮ Меню выводится поверх изображения на экране и с его помощью можно управлять устройством кнопками MENU ENTER и А на передней панели или ИК пульте Работайте с меню так Кнопкой MENU на передней панели или пульте вызовите основной экран меню см рис 8 на котором изображены 8 закладок первого уровня Input Picture Output PIP Audio Geometry Setup Info Рис 8 Меню первого уровня Для выхода из меню или подменю Esc нажмите кнопку MENU Кнопками и выберите нужную закладку и нажмите Enter Кнопками и А выберите нужный пункт в подменю и нажмите Enter Увеличивайте или уменьшайте значение параметра кнопками и 17 К ЯДЫ ЕВ
