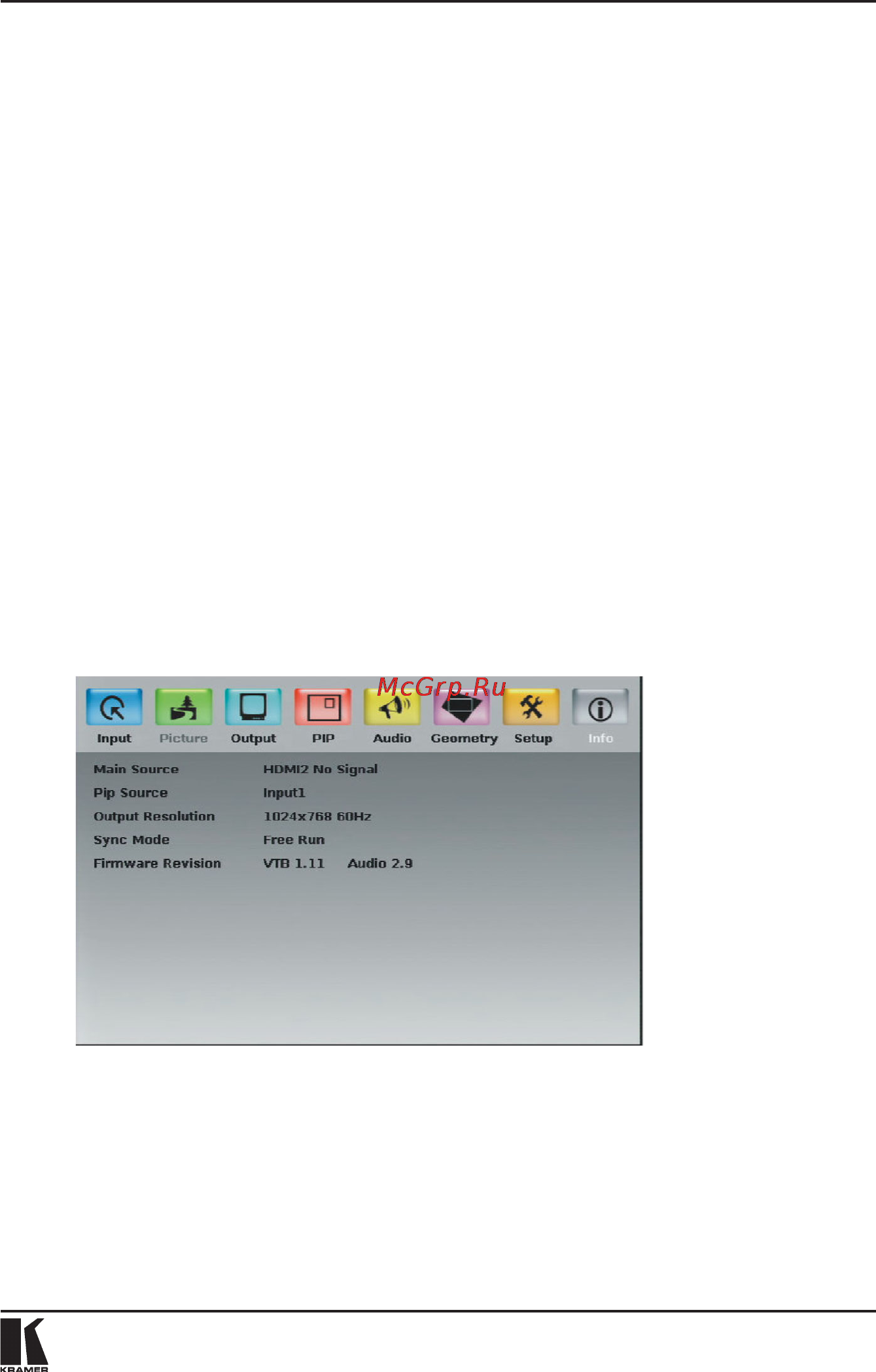

Настройка через экранное меню Таблица 16 Пункты закладки Output настройка пользовательского выходного разрешения Custom Output Выбор одной из пользовательских настроек выходного сигнала от Customl до Custom4 Исходная Customl HT Всего пикселов по горизонтали Исходное 1344 HW Длительность строчного синхроимпульса Исходное 136 HS Начало активной части строки Исходное 296 HA Длина активной части строки в пикселах Исходное 1024 HP Полярность строчного синхроимпульса VT Всего строк по вертикали Исходное 806 vw Длительность кадрового синхроимпульса Исходное 6 VS Начало активной части кадра Исходное 35 VA Длина активной части кадра в строках Исходное 768 VP Полярность кадрового синхроимпульса OCLK Тактовая частота пикселов МГц Исходное 65 Apply Ввод в действие параметров Save Сохранение изменений Set Current Считывание параметров текущего выходного разрешения в пункты закладки Output 8 8 Info проверка конфигурации и версии прошивки Q A E3 Ar Input Picture Output PIP Aiidin ifinmctry Setup Main Source HDMI2 No Signal Pip Source Inputl Output Rcsnhitinn IU 4x SH KUH Sync Mode Free Run Firmware Revision VTB 1 11 Audio 2 9 Рис 18 Закладка Info Main Source Выбранный источник основной картинки наличие сигнала для HDMI наличие HDCP PIP Source Выбранный источник дополнительной картинки для функции PIP Output Resolution Текущее выходное разрешение Sync Mode Режим работы синхронизации Free Run означает что используется внутренний генератор синхроимпульсов см разд 8 7 пункт Frame Lock Firmware Revision Версия прошивки основной платы VTB и аудиоплаты Audio К ЯДЫ ЕВ
