120 Абонентский шлюз RG-1400

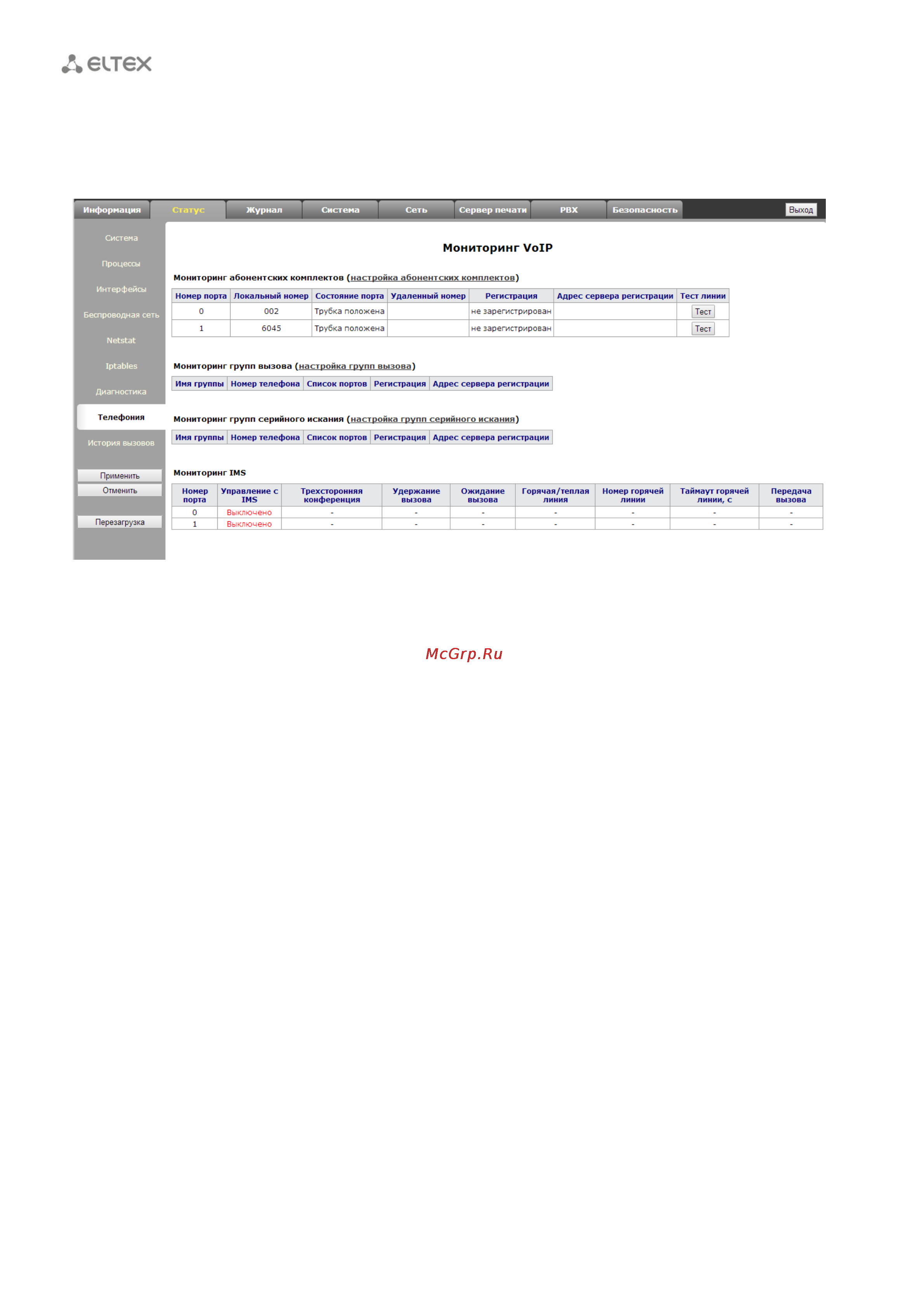

4.2.8 Подменю «Телефония» («Telephony»)
В подменю «Телефония» («Telephony») осуществляется мониторинг состояния абонентских
комплектов и групп вызова.
В таблице «Мониторинг абонентских комплектов» («FXS status») отображается состояние
абонентских комплектов устройства и статус регистрации на SIP-proxy сервере.
– Номер порта (Port number) – номер абонентского порта устройства;
– Локальный номер (Local number) – номер телефона, закрепленный за данным абонентским
комплектом;
– Состояние порта (Port state) – состояние абонентского комплекта:
Трубка положена (hangup) – трубка телефонного аппарата положена;
Трубка поднята (hangdown) – трубка телефонного аппарата поднята;
Набор номера (dial) – с телефонного аппарата осуществляется ввод номера
вызываемого абонента;
Вызов (calling) – вызов удаленной стороны (попытка установить соединение);
Контроль посылки вызова (ringback) – в линию выдается сигнал контроля посылки
вызова (при исходящем вызове);
Разговор (talking) – установлено соединение с удаленной стороной;
Посылка вызова (ringing) – в линию подается вызывное напряжение (при поступлении
входящего вызова);
Поставил на удержание (holding) – удаленный абонент поставлен на удержание;
Поставлен на удержание (holded) – порт поставлен на удержание удаленной
стороной;
Трехсторонняя конференция (3way call) – трехсторонняя конференция;
Удаленный номер (Remote number) – при установленном соединении или при
поступлении входящего вызова в данном поле отображается номер встреченного
абонента;
Регистрация (Registration) – при успешной регистрации на SIP-сервере в этом поле
отображается время регистрации; если зарегистрироваться не удалось – выводится
надпись «Не зарегистрирован».
– Удаленный номер (Remote number) – при установленном соединении в данном поле
отображается номер встречного абонента;
