Абонентский шлюз RG-1400 15
2.6 Конструктивное исполнение
Абонентский терминал серии RG-1400 выполнен в пластиковом корпусе размерами 218х120х49 мм.
2.6.1 Передняя панель устройства

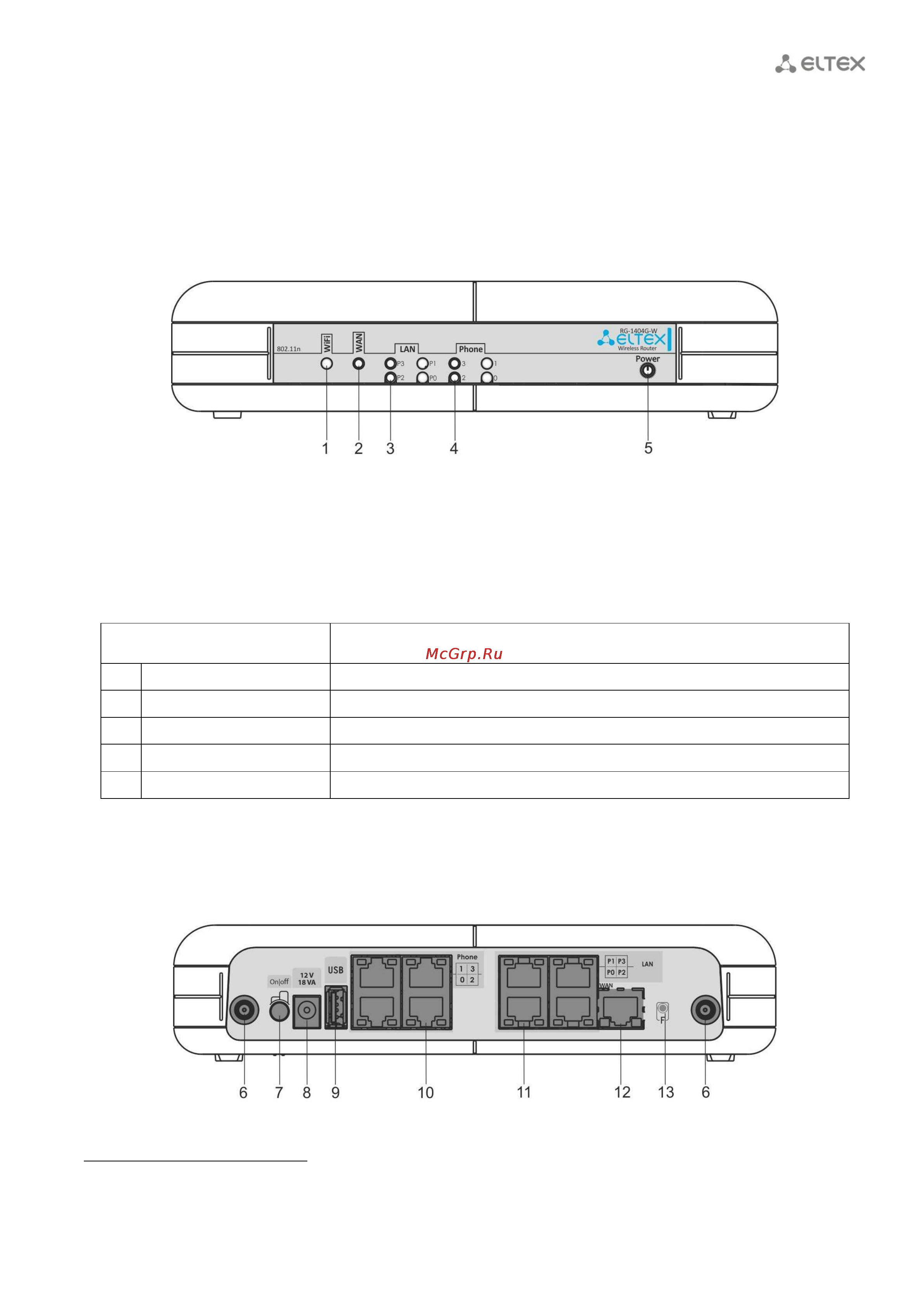

Внешний вид передней панели устройства RG-1404G-W приведен на рисунке 4.
Рисунок 5 – Внешний вид передней панели RG-1404G-W.
На передней панели устройства серии RG-1400 расположены следующие световые индикаторы и
органы управления, таблица 3.
Таблица 3 – Описание индикаторов и органов управления передней панели
Элемент передней панели
Описание
1
WiFi
1
индикатор работы беспроводной сети
2
WAN
индикатор WAN-интерфейса
3
LAN
индикаторы портов LAN-интерфейса
4
Phone
индикаторы работы аналоговых телефонных аппаратов
5
Power
индикатор питания и статуса работы устройства
2.6.2 Задняя панель устройства
Внешний вид задней панели устройства RG-1404G-W приведен на рисунке 6.
Рисунок 6 – Внешний вид задней панели RG-1404G-W.
1
Только для моделей RG-1402G(F)-W, RG-1404G(F)-W
