64 Абонентский шлюз RG-1400
2.6 Настройка доступа (Access configuration):
— Доступ из первичной сети (WAN) (Primary WAN access) – для включения доступа к
устройству из первичной сети установить флаг напротив требуемого способа подключения:
Web, Telnet, FTP, SSH и SNMP. Данные настройки активны при выборе протоколов PPPoE,
PPTP или L2TP и разрешают доступ к устройству через интерфейс первичного доступа;
– Доступ из внешней сети (WAN) (WAN access) – для включения доступа к устройству из
внешней сети установить флаг напротив требуемого способа подключения: Web, Telnet, FTP,
SSH и SNMP. Протоколы PPPoE, PPTP и L2TP разрешают доступ к устройству через интерфейс
PPP;
– Доступ из локальной сети (LAN) (LAN access) – для включения доступа к устройству из
локальной сети установить флаг напротив требуемого способа подключения: Web, Telnet,
FTP, SSH и SNMP.
Для сохранения изменений в оперативную память устройства нажать кнопку «Сохранить
изменения» («Save Changes»). Для записи настроек в энергонезависимую память нажмите кнопку
«Применить» («Apply»).

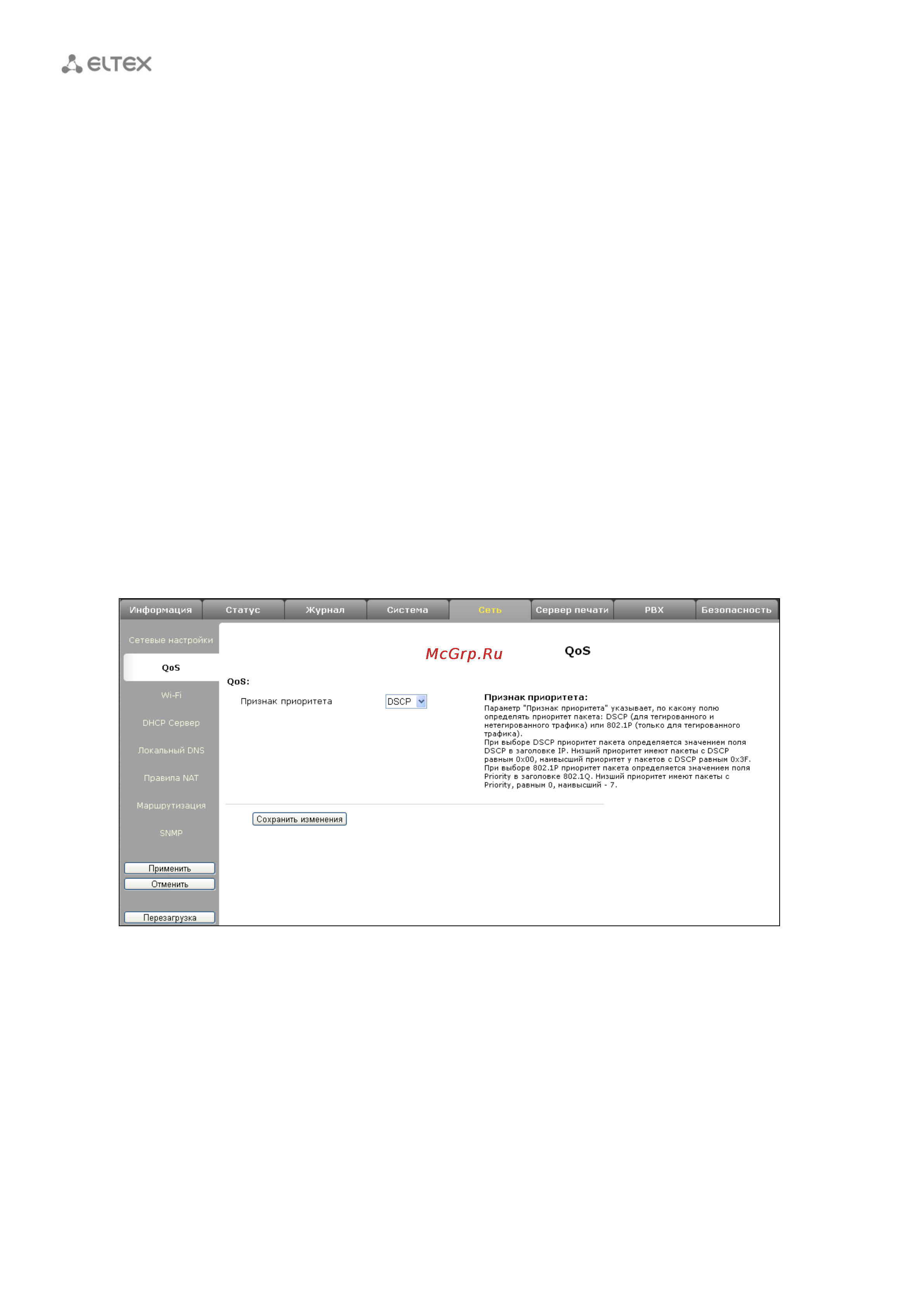

3.2.2 Подменю «QoS»
В подменю «QoS» осуществляется выбор признака, по которому определять приоритет IP-пакета
для работы механизма QoS (для пакетов с большим приоритетом выделяется большая полоса).
– Признак приоритета – указывает, по какому полю определять приоритет пакета: DSCP (для
тегированного и нетегированного трафика) или 802.1P (только для тегированного трафика).
– При выборе DSCP приоритет пакета определяется значением поля DSCP в заголовке IP.
Низший приоритет имеют пакеты с DSCP равным 0x00, наивысший приоритет у пакетов с
DSCP равным 0x3F.
– При выборе 802.1P приоритет пакета определяется значением поля Priority в заголовке
802.1Q. Низший приоритет имеют пакеты с Priority, равным 0, наивысший - 7.
