18 Абонентский шлюз RG-1400
3 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА ЧЕРЕЗ WEB-ИНТЕРФЕЙС
Для того чтобы произвести конфигурирование устройства, необходимо подключиться к нему по
интерфейсу LAN через web-браузер (программу-просмотрщик гипертекстовых документов), например,
Firefox, Opera, Google Chrome. Ввести в строке браузера IP-адрес устройства.
Заводской IP-адрес устройства RG-1400 192.168.1.1 маска сети 255.255.255.0
После ввода IP-адреса устройство запросит имя пользователя и пароль.
При первом запуске имя пользователя: admin, пароль: password.
После получения доступа к web-конфигуратору откроется меню Информация (Info) подменю
Система (System), рисунок 7. На рисунке 7 представлены элементы навигации WEB-конфигуратора.

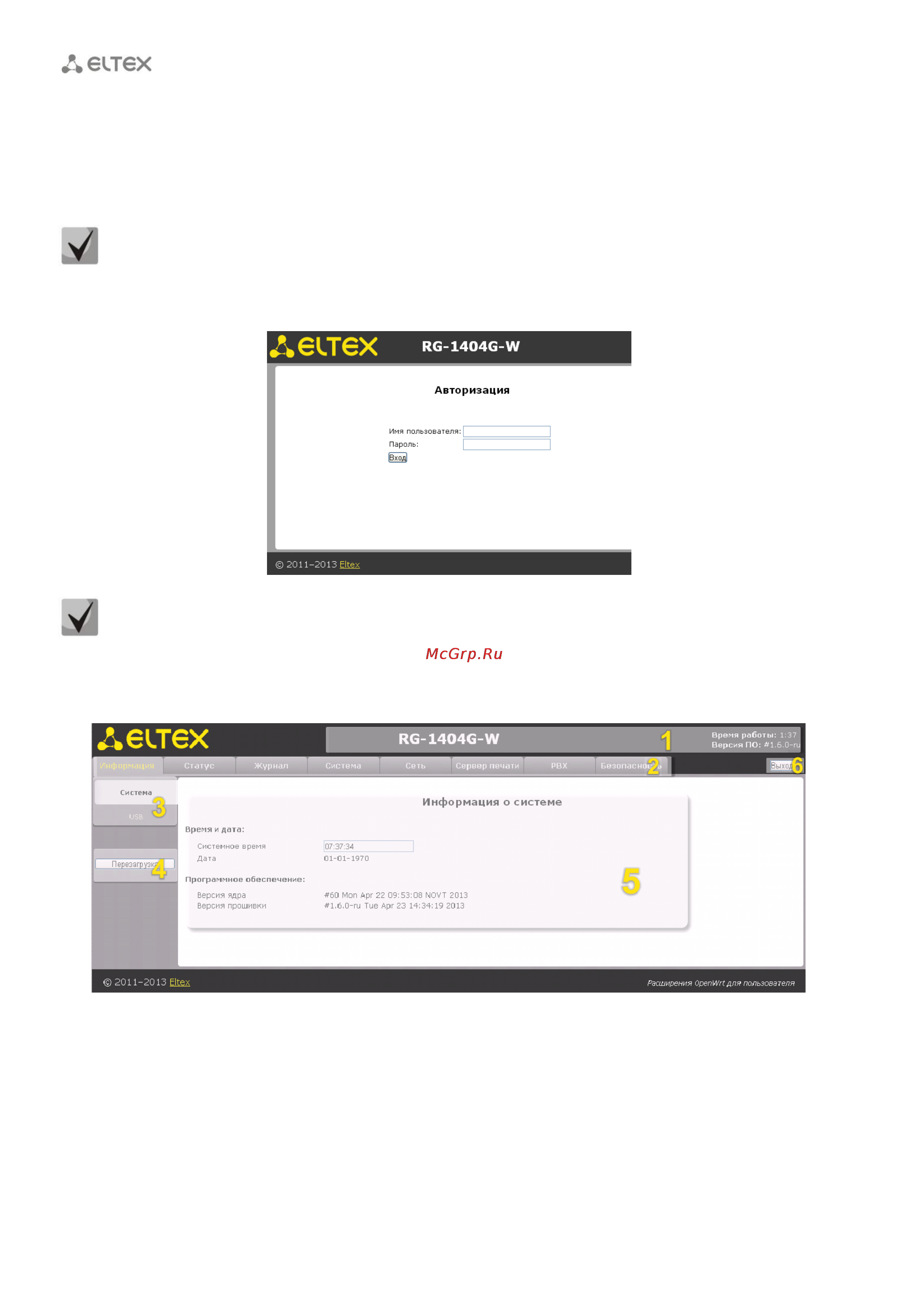

Рисунок 7 – Элементы навигации Web-конфигуратора
Окно пользовательского интерфейса разделено на четыре области:
1. Информационное поле, в котором отображается название, время работы после загрузки и
версия ПО устройства.
2. Меню для управления полем настроек.
3. Подменю для управления полем настроек.
4. Кнопки управления конфигурацией:
