10 Терминал абонентский универсальный TAU-36.IP
Физические характеристики и условия окружающей среды
Напряжение питания
питание от постоянного тока: -36..-60В
Потребляемая мощность без активных абонентов
30 Вт
Ток потребления одного активного абонентского
комплекта
30 мА
Рабочий диапазон температур
от 0 до +40°С
Относительная влажность
до 80%
Габариты (ширина, высота, глубина)
420х45х240 мм, 19" конструктив, типоразмер 1U
Вес нетто
3,2 кг
2.5 Конструктивное исполнение
Абонентский терминал TAU-36.IP выполнен в виде настольного изделия в металлическом корпусе
размерами 420х45х240 мм.

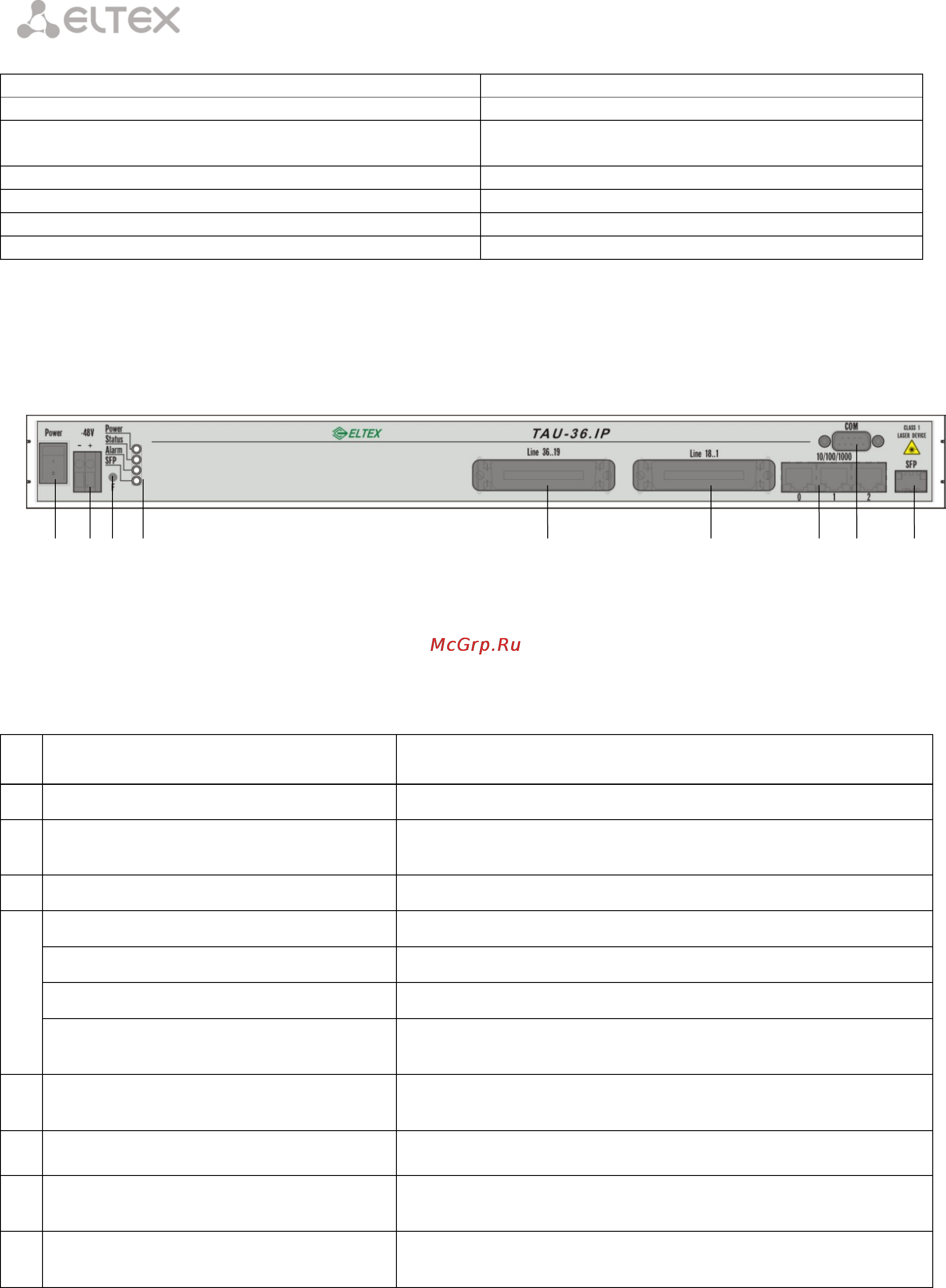

Внешний вид передней панели устройства приведен на рисунке 4.
Рисунок 4 – Внешний вид передней панели TAU-36.IP
На передней панели устройства расположены следующие разъемы, световые индикаторы и органы
управления, таблица 2.
Таблица 2 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент передней панели
Описание
1
Power
тумблер питания
2
48V
Разъем для подключения к источнику электропитания
постоянного тока
3
F
Функциональная кнопка
4
Power
Индикатор питания
Status
Индикатор работы устройства
Alarm
Индикатор критической аварии устройства
SFP
Индикатор работы оптического интерфейса SFP, горит зеленым
цветом при появлении оптического линка
5
Line 1...18, 19…36
2 разъема CENC-36M для подключения аналоговых телефонов
(распайка разъемов приведена в Приложении А)
6
10/100/1000
3 разъема RJ-45 интерфейсов Ethernet 10/100/1000 Base-T
7
COM
Консольный порт RS-232 для локального управления
устройством
8
SFP
шасси для оптического SFP модуля 1000Base-X Gigabit uplink
интерфейса для выхода в IP-сеть
1
2
3
4
5
5
6
7
8
