24 Терминал абонентский универсальный TAU-36.IP
– Default VLAN ID – при поступлении на порт нетегированного пакета считается, что он имеет данный
VID, при поступлении тегированного пакета считается, что пакет имеет VID, который указан в его теге
VLAN;
– Override – при установленном флаге считается, что любой поступивший пакет имеет VID,
указанный в строке default VLAN ID. Справедливо как для нетегированных, так и для тегированных
пакетов;
– IEEE mode:
disabled – для пакета, принятого данным портом, применяются правила маршрутизации,
указанные в разделе таблицы - «output».
fallback – если через порт принят пакет с тегом VLAN, для которого есть запись в таблице
маршрутизации «VTU table», то этот пакет попадает под правила маршрутизации, указанные в
записи этой таблицы, иначе для него применяются правила маршрутизации, указанные в
«egress» и «output».
check – если через порт принят пакет с VID, для которого есть запись в таблице маршрутизации
«VTU table», то он попадает под правила маршрутизации, указанные в данной записи этой
таблицы, даже если этот порт не является членом группы для данного VID. Правила
маршрутизации указанные в «egress» и «output» для данного порта не применяются.
secure – если через порт принят пакет с VID, для которого есть запись в таблице
маршрутизации «VTU table», то он попадает под правила маршрутизации, указанные в данной
записи этой таблицы, иначе отбрасывается. Правила маршрутизации, указанные в «egress» и
«output», для данного порта не применяются.
– Egress:
unmodified – пакеты передаются данным портом без изменений (т.е. в том же виде, в каком
поступили на другой порт коммутатора).
untagged – пакеты передаются данным портом всегда без тега VLAN.
tagged – пакеты передаются данным портом всегда c тегом VLAN.
double tag – пакеты передаются данным портом c двумя тегами VLAN – если принятый пакет
был тегированным и с одним тегом VLAN – если принятый пакет был не тегированным.
– Output – взаимодоступность портов для передачи данных. Устанавливаются разрешения отправки
пакетов, принятых данным портом, в порты, отмеченные флагом;
При помощи кнопки «Defaults» можно установить параметры по умолчанию (значения,
устанавливаемые по умолчанию, приведены на рисунке).

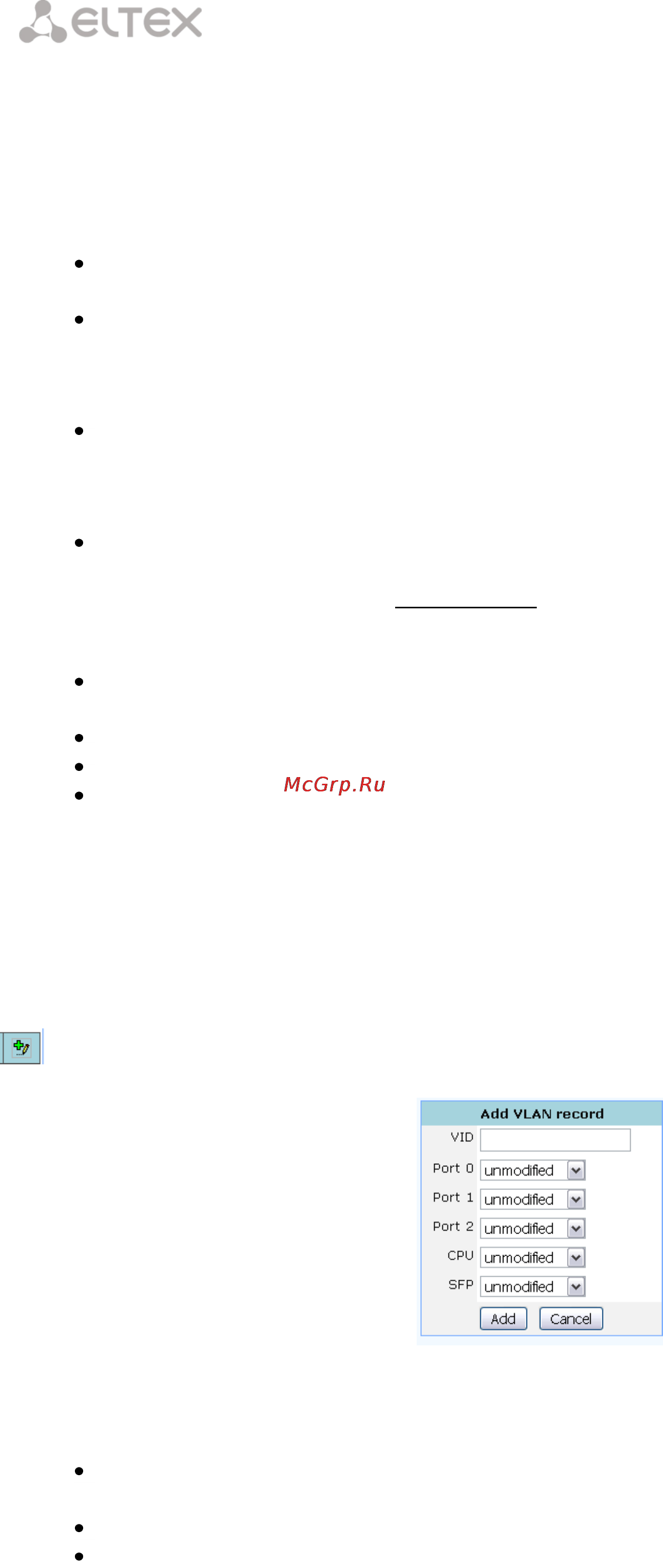

Для добавления записи в таблицу маршрутизации пакетов VLAN Table необходимо нажать на иконку
. При этом откроется следующее меню:
В поле “VID” необходимо ввести идентификатор группы VLAN, для которой создается правило
маршрутизации, и для каждого порта назначить действия, выполняемые им при передаче пакета,
имеющего указанный VID.
unmodified – пакеты передаются данным портом без изменений (т.е. в том же виде, в каком
были приняты).
untagged – пакеты передаются данным портом всегда без тега VLAN.
tagged – пакеты передаются данным портом всегда c тегом VLAN.
