8 Терминал абонентский универсальный TAU-36.IP
2.3 Структура и принцип работы изделия
Речевой сигнал абонентов поступает на аудиокодеки абонентских комплектов, кодируется по одному
из выбранных стандартов и, в виде цифровых пакетов, поступает в контроллер через внутрисистемную
магистраль. Цифровые пакеты содержат, кроме речевых, сигналы управления и взаимодействия.
Контроллер осуществляет поддержку протокола MEGACO и производит обмен данными между
аудиокодеками и сетью IP через MII интерфейс и Ethernet switch.

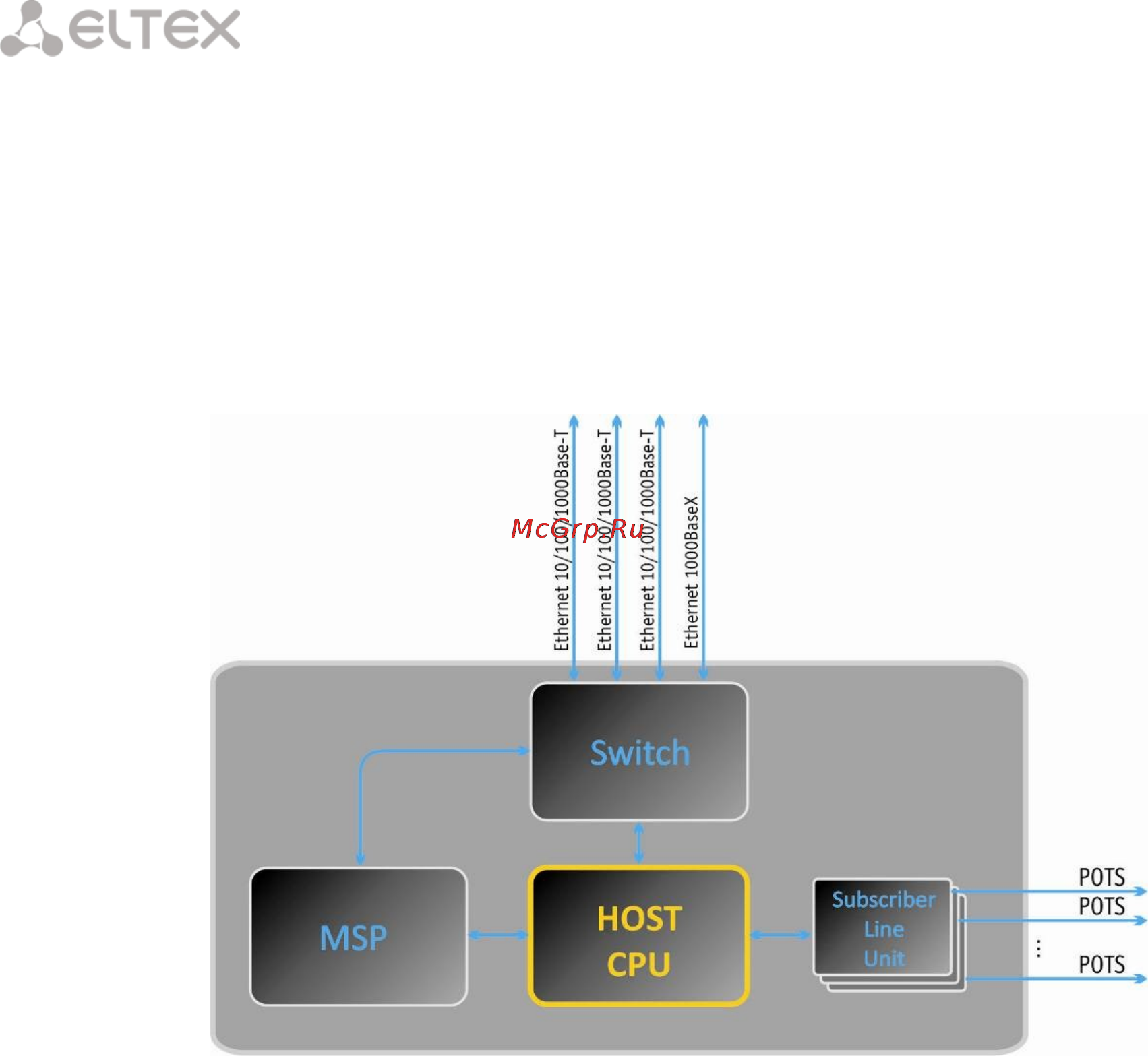

Функциональная схема TAU-36.IP представлена на рисунке 3.
Рисунок 3 – Функциональная схема TAU-36.IP
