38 Терминал абонентский универсальный TAU-36.IP

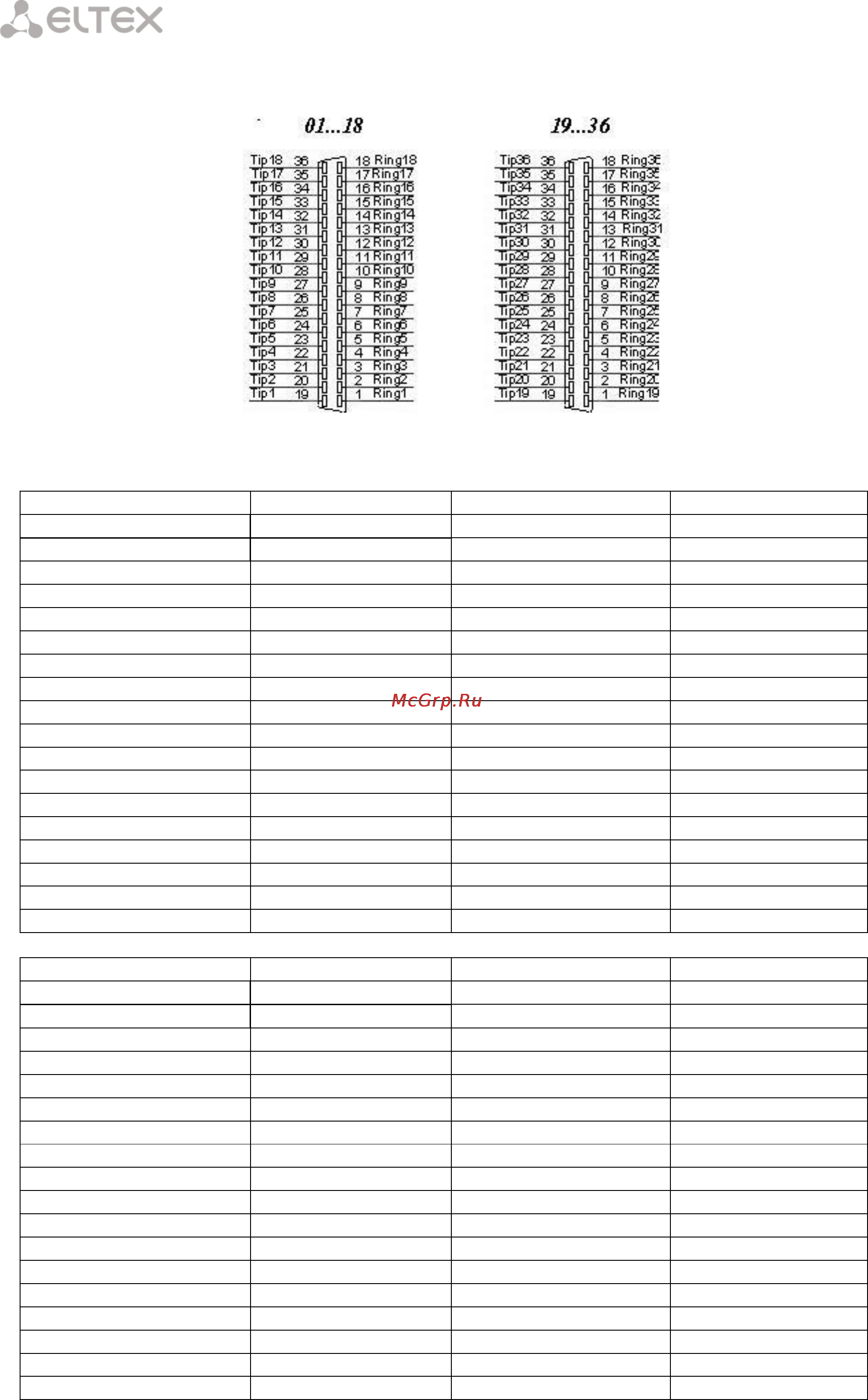

ПРИЛОЖЕНИЕ А. Назначение контактов разъемов абонентского терминала TAU-36.IP
Контакты Ring[X] и Tip[X] предназначены для подключения телефонного аппарата.
Таблица соответствия цвета провода и контакта разъема (кабель NENSHI NSPC-7019-18)
Цвет провода
Контакт разъема
Цвет провода
Контакт разъема
Бело-голубой
1
Черно-голубой
10
Голубой
19
Голубой
28
Бело-оранжевый
2
Черно-оранжевый
11
Оранжевый
20
Оранжевый
29
Бело-зеленый
3
Черно-зеленый
12
Зеленый
21
Зеленый
30
Бело-коричневый
4
Черно-коричневый
13
Коричневый
22
Коричневый
31
Фиолетовый
5
Желто-голубой
14
Серый
23
Голубой
32
Красно-голубой
6
Желто-оранжевый
15
Голубой
24
Оранжевый
33
Красно-оранжевый
7
Желто-зеленый
16
Оранжевый
25
Зеленый
34
Красно-зеленый
8
Желто-коричневый
17
Зеленый
26
Коричневый
35
Красно-коричневый
9
Желто-серый
18
Коричневый
27
Серый
36
Таблица соответствия цвета провода и контакта разъема (кабель HANDIAN UTP 18PR)
Цвет провода
Контакт разъема
Цвет провода
Контакт разъема
Бело-голубой
1
Красно-серый
10
Голубой
19
Серый
28
Бело-оранжевый
2
Черно-голубой
11
Оранжевый
20
Голубой
29
Бело-зеленый
3
Черно-оранжевый
12
Зеленый
21
Оранжевый
30
Бело-коричневый
4
Черно-зеленый
13
Коричневый
22
Зеленый
31
Фиолетово-серый
5
Черно-коричневый
14
Серый
23
Коричневый
32
Красно-голубой
6
Черно-серый
15
Голубой
24
Серый
33
Красно-оранжевый
7
Желто-голубой
16
Оранжевый
25
Голубой
34
Красно-зеленый
8
Желто-оранжевый
17
Зеленый
26
Оранжевый
35
Красно-коричневый
9
Желто-зеленый
18
Коричневый
27
Зеленый
36
