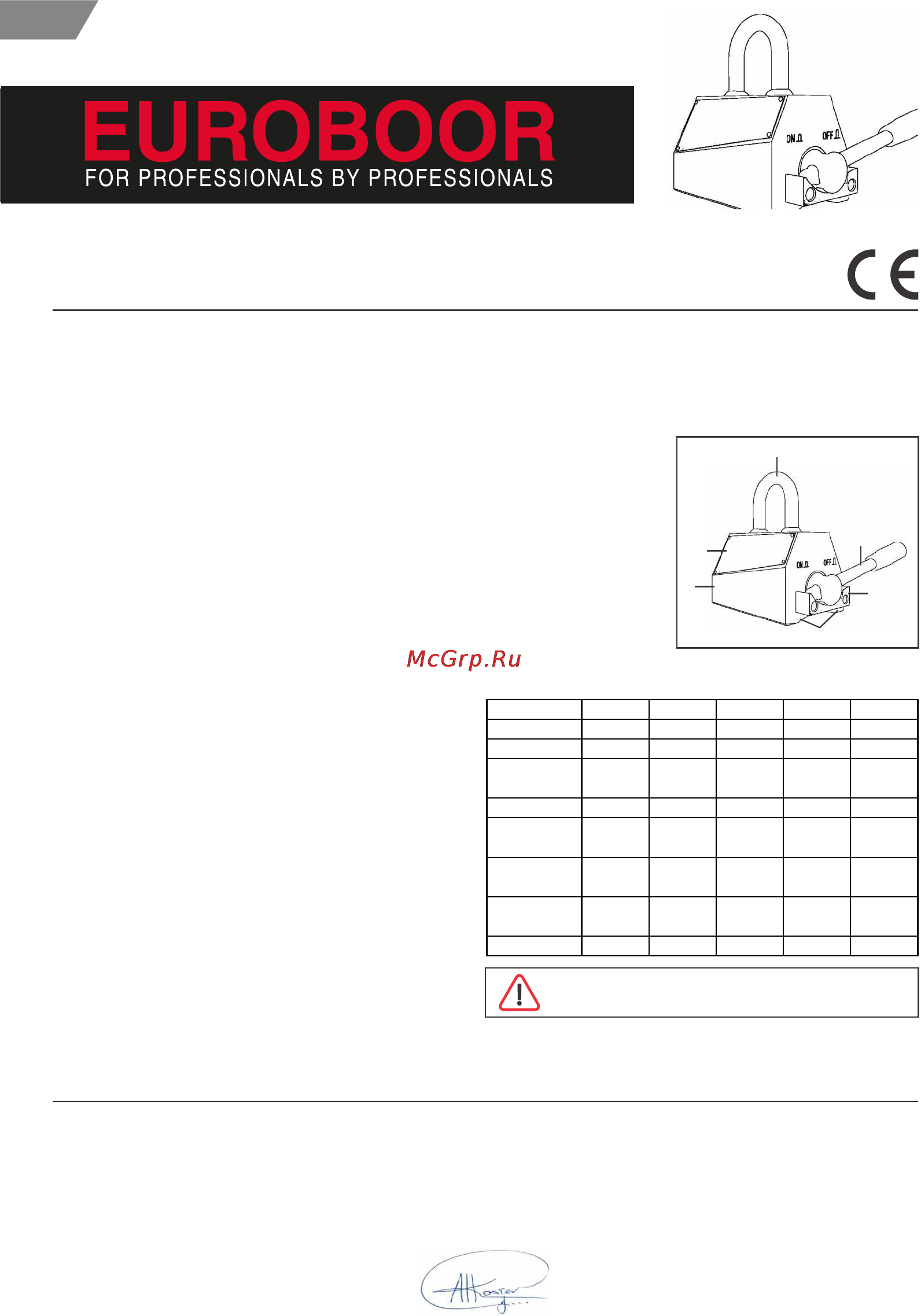

PERMANENTE
HEFMAGNETEN
BEDIENINGS - EN ONDERHOUDSVOORSCHRIFTEN VOOR DE MODELLEN
ELM.125, ELM.250, ELM.500, ELM.1000, EN ELM.2000
VOORWOORD
BENOEMING VAN DE BELANGRIJKSTE ONDERDELEN
VAN DE HIJSMAGNEET
TECHNISCHE GEGEVENS EN AFMETINDEN
U heeft een hijsmagneet van EUROBOOR gekocht.
Wij danken U voor in ons produkt gestelde vertrouwen.
Deze handleiding bevat alle noodzakelijke informatie voor een
veilig en optimaal gebruik van de hijsmagneet.
Lees de instructies aandaching door en volg de aanwijzingen
op. Bewaar de handleiding goed en berg hem op nabij de
werkplek.
Controleer bij levering of de hijsmagneet schadevrij en
compleet is geleverd.
Neem, wanneer u constateert dat het apparaat beschadigd
en/of incompleet is onmiddellijk contact op met uw leverancier.
De gehele levering bestaat uit:
ź Magneet ELM.125, ELM.250, ELM.500, ELM.1000,
ELM.2000
ź Testcertificaat
ź Bedienings - en onderhoudsvoorschriften ELM.125,
ELM.250, ELM.500, ELM.1000, of ELM.2000 incl. EG-
Verklaring van Overeenstemming
Gebruik nooit een beschadigde en/of incomplete hijsmagneet.
Voor de ELM’s geldt een garantietermijn van 24 maanden.
ź Buiten de garantie vallen gebreken die geheel of
gedeeltelijk een gevolg zijn van:
ź het niet in acht nemen van bedienings - en
onderhoudsvoorschriften, dan wel gebruik anders dan
normaal voorzien.
ź normale slijtage
ź wijzigingen of reparaties welke niet door EUROBOOR of
een geautoriseerde agent zijn uitgevoerd.
Vermeld bij correspondentie betreffende uw hijsmagneet altijd
de gegevens op de typeplaat.
Wij verklaren hiermede dat, de hijsmagneten
ELM.250, ELM.500, ELM.1000, ELM.2000 voldoen
aan de bepalingen van de Machinerichtljn (EG-
richtlijn 2006/42 EG zoals laatstelijk gewijzigd) aande
geharmoniseerde normen EN 12100-1, EN 12100-2 en
aan de heersende nationale wettelijke normen.
ELM.125,
Magneet
Instructieplaat
+ typeplaat
Hijsoog
Handel
Handelver-
grendeling
Poolschoenen
1
2
3
4
5
6
Type ELM.125, 250, 500,
ELM.1000, en ELM.2000
ELM. ELM.
NL
For vertical manipulation capacity cca 20% of nominal ONLY!
DO THE TEST BEFORE VERTICAL MANIPULATION!
3
2
1
6
5
4
ELM.125 ELM.250 ELM.500 ELM.1000 ELM.2000
Lengte (mm) 93 152 246 306 478
Breedte (mm) 60 100 120 146 165
Hoogte (mm) 120 180 180 236 273
(tot kraanhaak)
Massa (kg) 2,6 10 19 38 85
Hijskracht 400 800 1600 3200 6200
getest (daN)
Werklastlimiet voor 125 250 500 1000 2000
vlakke plaat (kg)
Werklastlimiet voor 50 125 250 500 1000
pijp en buis (kg)
50/100 60/200 65/270 100/300 150/350
Albert Koster,
owner
