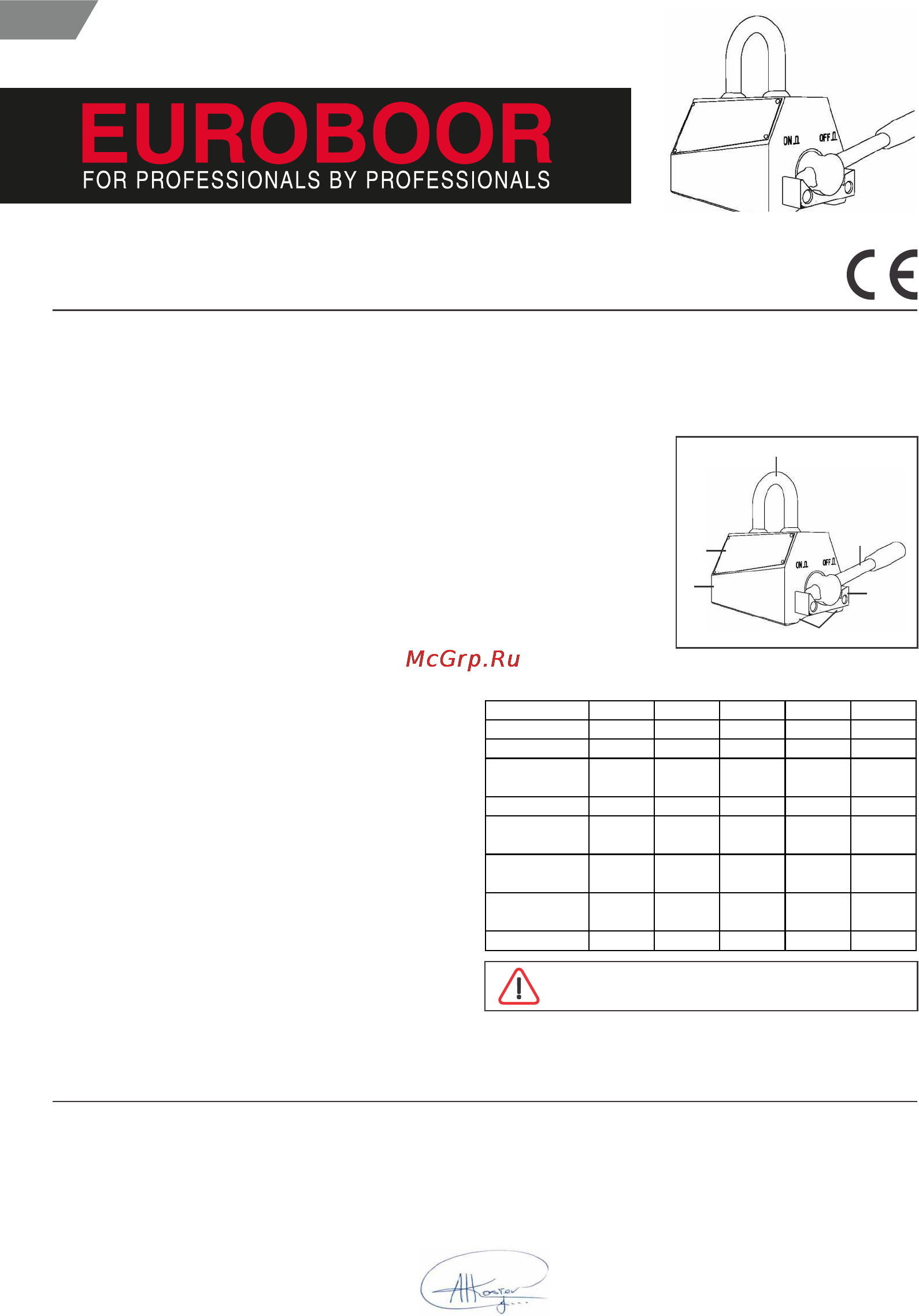

PERMANENT
LIFTING MAGNETS
SKØTSEL- OCH UNDERHÅLLSFÖRESKRIFTER FÖR MODELLERNA 125,
ELM.250, ELM.500, ELM.1000, OCH ELM.2000
ELM.
INLEDNING BENÄMNINGAR FÖR DE VIKTIGASTE DELARNA AV LYFTMAGNETEN
TEKNISKA SPECIFIKATIONER OCH MÅTT
Ni har köpt en lyftmagnet från EUROBOOR. Vi tackar för det
förtroende ni visat för vår produkt.
Denna handbok omfattar all information som behövs för en
säker och optimal användning av lyftmagneten. Läs
anvisningarna noga och följ dem omsorgsfullt. Förvara
handboken väl i närheten av arbetsplatsen.
Kontrollera vid leverans om lyftmagneten har levererats utan
skada och är komplett. Om du konstaterar någon skada allgr
brist får du omedelbart kontakta din leverantör.
Hela leveransen består av:
ź Magnet ELM.125, 250, 500, 1000, eller
ELM.2000
ź Testcertifikat
ź Skötsel - & underhållsföreskrifter och reservdelslista för
ELM.125, ELM.250, ELM.500, ELM.1000, and ELM.2000
incl. EU – Försäkran om Överensstämelse.
För ELM.125, ELM.250, ELM.500, ELM.1000, ELM.2000 gäller
en garantiperiod på 60 månader. Utanför garantin faller brister
som helt eller delvis är en följd av:
ź att inte iaktta skötsel- och underhållsföreskrifterna, eller
användning på annat sätt än som normalt avses
ź normalt slitage
ź ändringar eller reparationer som inte utförts av
EUROBOOR eller av behörig återförsäljare
Ange alltid uppgifterna på typplattan vid korrespondens om
lyftmagneten.
ELM. ELM. ELM.
Använd aldrig en skadad och/eller ej komplet lyftmagnet!
Härmed försäkrar vi att lyftmagneterna av typ
ELM.250, ELM.500, ELM.1000, och ELM.2000 uppfyller
bestämmelserna i maskindirektivet (Direktivet 2006/42 EG
enligt de senaste ändringarna), de harrmonisera normen UNI
EN 12100-1, EN 12100-2 samt gällande nationella lagstagade
normer
ELM.125,
Magnet
IInstruktions –
skylt + typskylt
Lyftögla
Handtag
Låsplatta
Polskors
1
2
3
4
5
6
ELM.125, 250, 500,
ELM.1000, och ELM.2000
ELM. ELM.
S
For vertical manipulation capacity cca 20% of nominal ONLY!
DO THE TEST BEFORE VERTICAL MANIPULATION!
3
2
1
6
5
4
ELM.125 ELM.250 ELM.500 ELM.1000 ELM.2000
Längd (mm) 93 152 246 306 478
Bredd (mm) 60 100 120 146 165
Höjd (mm) 120 180 180 236 273
(inkl. lyftögla)
Egen vikt (kg) 2,6 10 19 38 85
Testad lyftkapacitet 400 800 1600 3200 6200
(daN)
Max. lyftkapacitet för 125 250 500 1000 2000
släta plattor (kg)
Max. lyftkapacitet för 50 125 250 500 1000
ledningar och rör (kg)
Ø min / max (mm) 50/100 60/200 65/270 100/300 150/350
Albert Koster,
owner
