PERMANENT
LIFTING MAGNETS
INSTRUCCIONES DE MANEJO Y MANTENIMIENTO PARA LOS MODELOS 125,
ELM.250, ELM.500, ELM.1000, Y ELM.2000
ELM.

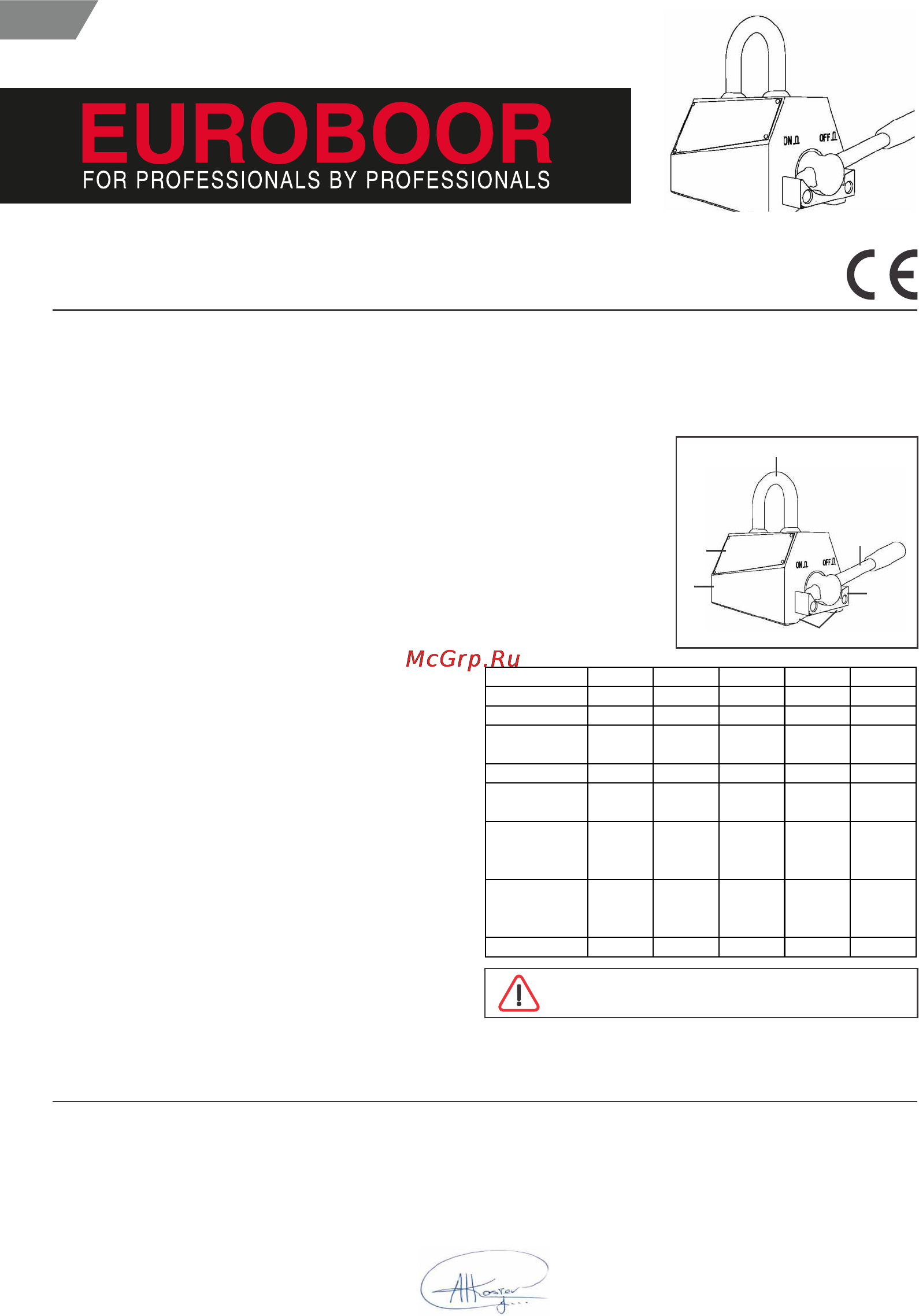

PROLOGO DENOMINACION DE LAS PIEZAS PRINCIPALES DEL IMAN ELEVADOR
DATOS TECNICOS Y TAMAÑOS
Usted ha comprado un imán elevador de EUROBOOR Le
agradecemos la confianza que ha depositado en nuestro
producto.
En este manual está incluido toda la información neceseria
para un uso óptimo y seguro del imán elevador.
Léase cuidadosamente las instrucciones y observe las
indicaciones suministradas.
Guarde el manual cuidadosamente y al alcance de la mano.
Al entregar el imán, asegúrese de que esté completo y no
dañado.
Póngase directamente en contacto con su abastecedor en
caso de comprobar que el aparato está dañado y/o
incompleto.
La entrega completa está compuesta de:
ź Imán ELM.125, 250, 500, 1000, o
ELM.2000
ź Certificado de ensayo
ź Instrucciones de manejo y de mantenimiento y lista de
piezas ELM.125, ELM.250, ELM.500, ELM.1000, y
ELM.2000 incl. EU – Declaración de Conformidad.
Para el ELM.125, ELM.250, ELM.500, ELM.1000, y ELM.2000
ofrecemos una garantia de 12 meses.
Quedan exluidas de garantía las faltas que en parte o en su
totalidad resulten de:
ź la inobservancia de las instrucciones de manejo y
mantenimiento, o de la aplicación contrario a su carácter y
objetivos.
ź desgaste normal
ź cambios o reparaciones que no hayan sido realizados a
cabo por EUROBOOR o un agente autorizado
En su correspondencia sobre el imán elevador, mencione
siempre los datos recogidos en la placa identificativa.
ELM. ELM. ELM.
No utilice nunca un imán elevador dañado y/o incompleto!
Declaramos que los imanes elevadores modelos
ELM.250, ELM.500, ELM.1000, y ELM.2000 cumplen con los
requisitos de la Directiva de Maquinaria (Directiva 2006/42
EG, última modificación), a la norma de harmonización UNI
EN 12100-1, EN 12100-2 así como a las normas legales
nacionales vigentes
ELM.125,
Imán
Placa de
instrucciones +
placa
identificativa
Anilla de
transporte
Palanca
Fijación noc
palanca
Zapatas polares
1
2
3
4
5
6
ELM.125, 250, 500,
ELM.1000, y ELM.2000
ELM. ELM.
ESP
For vertical manipulation capacity cca 20% of nominal ONLY!
DO THE TEST BEFORE VERTICAL MANIPULATION!
3
2
1
6
5
4
ELM.125 ELM.250 ELM.500 ELM.1000 ELM.2000
Longitud (mm) 93 152 246 306 478
Anchura (mm) 60 100 120 146 165
Altura (mm) 120 180 180 236 273
(gancho exclusive)
Peso propio (kg) 2,6 10 19 38 85
Potencia elevadora 400 800 1600 3200 6200
ensayada (daN)
Potencia elevadora 125 250 500 1000 2000
max. recomendada
para placa (kg)
Potencia elevadora 50 125 250 500 1000
max. recomendada
para barra y tubo (kg)
Ø min / max (mm) 50/100 60/200 65/270 100/300 150/350
Albert Koster,
owner
