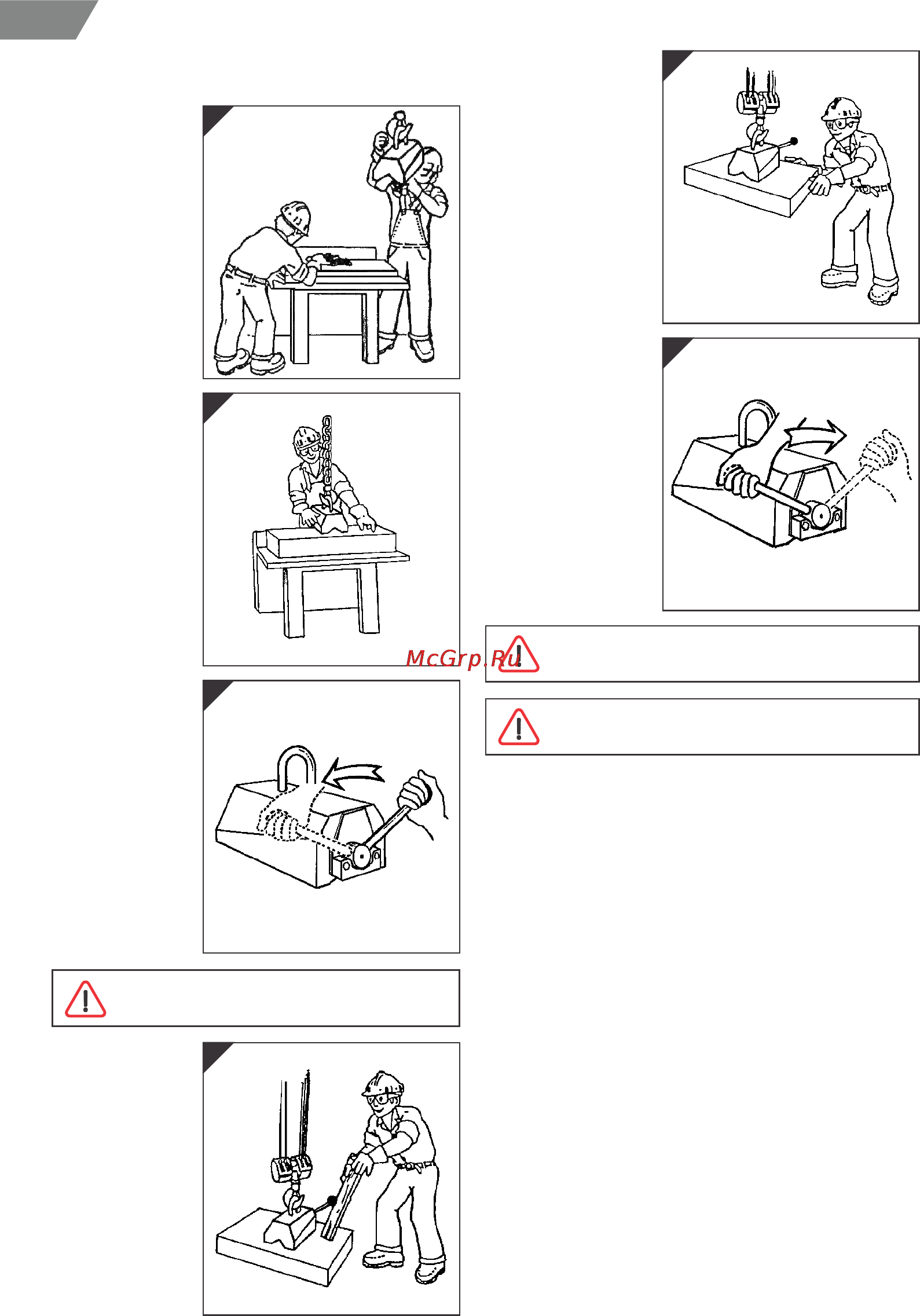

SKÖTSEL
UNDERHÅLL OCH INSPEKTION AV LYFTMAGNETEN
Läs säkerhetsföreskrifterna innan du börjar
arbeta med lyftmagneten
Tank på att lättare arbetsstycken kan häfta
vid magneten även ofter frånkopplandet!
Släpp aldrig handtaget innan det är ordentligt spärrat.
Kontrollera
magnetens skick före
varje användning.
Torka grundligt av
magnetens polskor
och arbetsstyckets
kontaktyta. Fila bort
eventuella
spånor/ojämnheter
Led lasten genom att
hålla fast i hörnen.
Undvik stötar,
krängningar och
tvära kast. Gå aldrig
in under lasten och
håll den horisontell!
Håll i handtaget och
drag spaken mot
fjädertrycket så att
den lossas ur
spärren. Koppla från
magneten genom att
föra spaken till läget
B. Låt fjädern
återföra spaken till
spärrat läge.
Kontrollera detta!
Släpp nu först
handtaget.
Placera magneten på
arbetsstyckets
tyngdpunkt och sätt
den så att
arbetsstycket blir
horisontellt under
lyftet
Koppla in magneten
genom att föra
spaken till läget A.
Låt fjädern återföra
spaken till spärrat
läge. Kontrollera
detta ! Släpp nu först
handtaget
Lyft lasten några
centimeter och ge
den en kraftig stöt så
att man kan vara
säker på att
magneten har
verkan. Gå aldrig in
under lasten!
Slå aldrig till eller från magneten då den står på något
mycket tunt eller icke – magnetiskt materiál, eller
hänger i luften!
ź Före varje användning
Kontrollera hela magneten visuellt. Torka noga rent magnetens
polskor och tag eventuellt bort skador eller spån med en fil. Använd
inte magneten när du konstaterat defekter. Kontrollera handtagets
och säkerhetssprintens funktionerande.
ź Varje vecka
Kontrollera hela magneten, inklusive lyftägla och bultfästen på
deformering, sprickor eller andra defekter. Lyftöglan måste bytas u
tom den är deformerad eller mer än 10% avsliten. Kontrollera om
typplatta och instruktionsplatta finns och går att läsa.
Kontrollera polskorna. Om de är skadade med mer än 10% (gropar,
spån etc) skall de slipas av leverantören eller en behörig
återförsäljare. Lyftkapaciteten kontrolleras efter bearbetningen
ź Årligen
Låt minst en gång om året kontrollera lyftmagnetens lyftkapacitet
genom din leverantör eller en behörig återförsäljare.
5
4
A
3
2
1
1
5
6
2
3
4
6
B
S
