OPERATION
INSPECTION AND MAINTENANCE OF THE LIFTING
MAGNET
Read the safety instructions first before operating the magnet
Caution: light workpieces may stick to the magnet
after it has been switched off!
Never release the handle before same is fully locked.

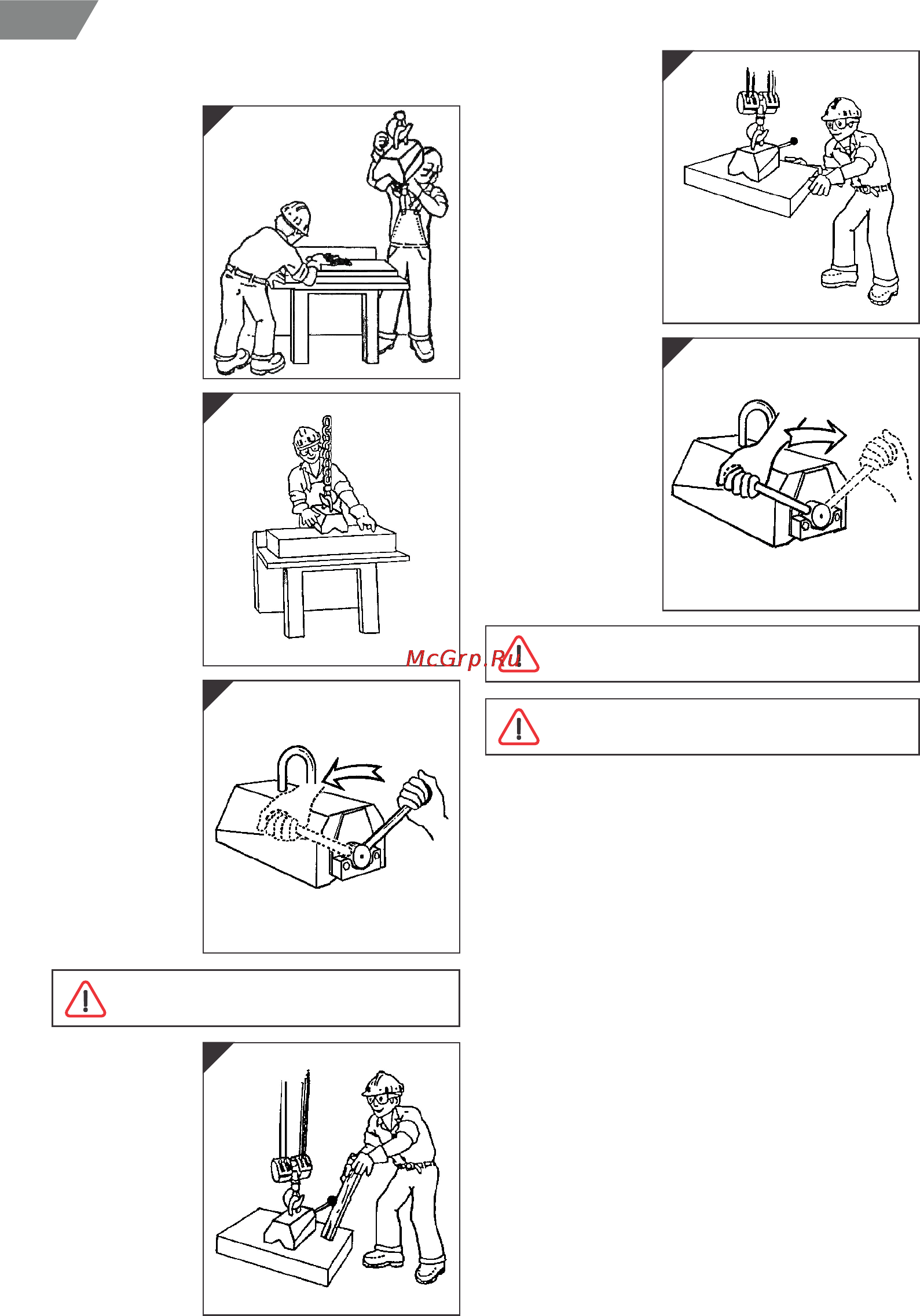

Check the condition
of the magnet each
time before use.
Wipe the pole shoes
on the magnet and
the contact surface
of the workpiece
clean. If necessary
file off any burrs or
irregularities.
Guide the load by
holding the corners.
Avoid collisions,
swinging and shocks.
Never stand under
the load and keep
the load horizontal!
Grasp the handle
bal and pull the
handle out of its
locked position.
Switch the magnet
off by placing the
handle in position B.
Allow the spring
pressure to pull the
handle back into the
locked position.
Check this! Only
now the handle can
be released.
Place the magnet on
the workpiece and
position the magnet
in such a manner
that it remains
horizontal during
lifting (determine the
centre of gravity of
the workpiece as
accurately as
possible).
Grasp the handle
and switch the
magnet on by placing
the handle in position
A. Allow the spring
pressure to pull the
handle back into the
locked position.
Check this! Only now
the handle can be
released.
Lift the load several
centimetres and give
the load a firm push
to ensure that it is
well gripped. Never
stand under the load!
Never try to switch the magnet ON or OFF while it is
sitting on very thin or on non-magnetic material or in
the air.
ź Before use:
Check the entire magnet visually. Brush the pole shoes of the
magnet and the contact surface of the workpiece clean.
If necessary file off any burrs or irregularities. Do not use the magnet
if you have discovered any defects. Check the operation of the
handle and locking plate.
ź Weekly:
Check the entire magnet, including the hook eye, lifting cover and
bolts for deformities, cracks or other defects. If the lifting eye is
deformed or more than 10% worn off, it should be replaced. Check
the presence and legibility of the type plate and instruction plate.
Check the pole shoes. If they are more than 10% damaged (pits,
burrs etc.) the magnet should be returned to your supplier or an
authorised agent for regrinding.
Lifting capacity is checked following this operation.
ź Annually:
Have the lifting capacity of your magnet checked by your supplier or
an authorised agent at least once a year.
5
4
A
3
2
1
1
5
6
2
3
4
6
B
EN
