921-0000010Б РЭ

173

3.15.5 Установка и регулировка датчиков скорости

Для установки датчика скорости (как правого, так и левого) необходимо вы-

полнить следующее:

- выставить ведомую шестерню 7 (рисунок 3.15.3) зубом напротив отверстия в

крышке заднего моста 1;

- для обеспечения зазора S следует замерить размер Н и установить необхо-

димое количество регулировочных прокладок 6, согласно таблице 3.15.3;

- провод «массы» 4 датчика 2 установить под любой из болтов 3 с шайбой

пружинной 5;

- болты 3 установить на герметик и затянуть моментом от 10 до 15 Н·м.

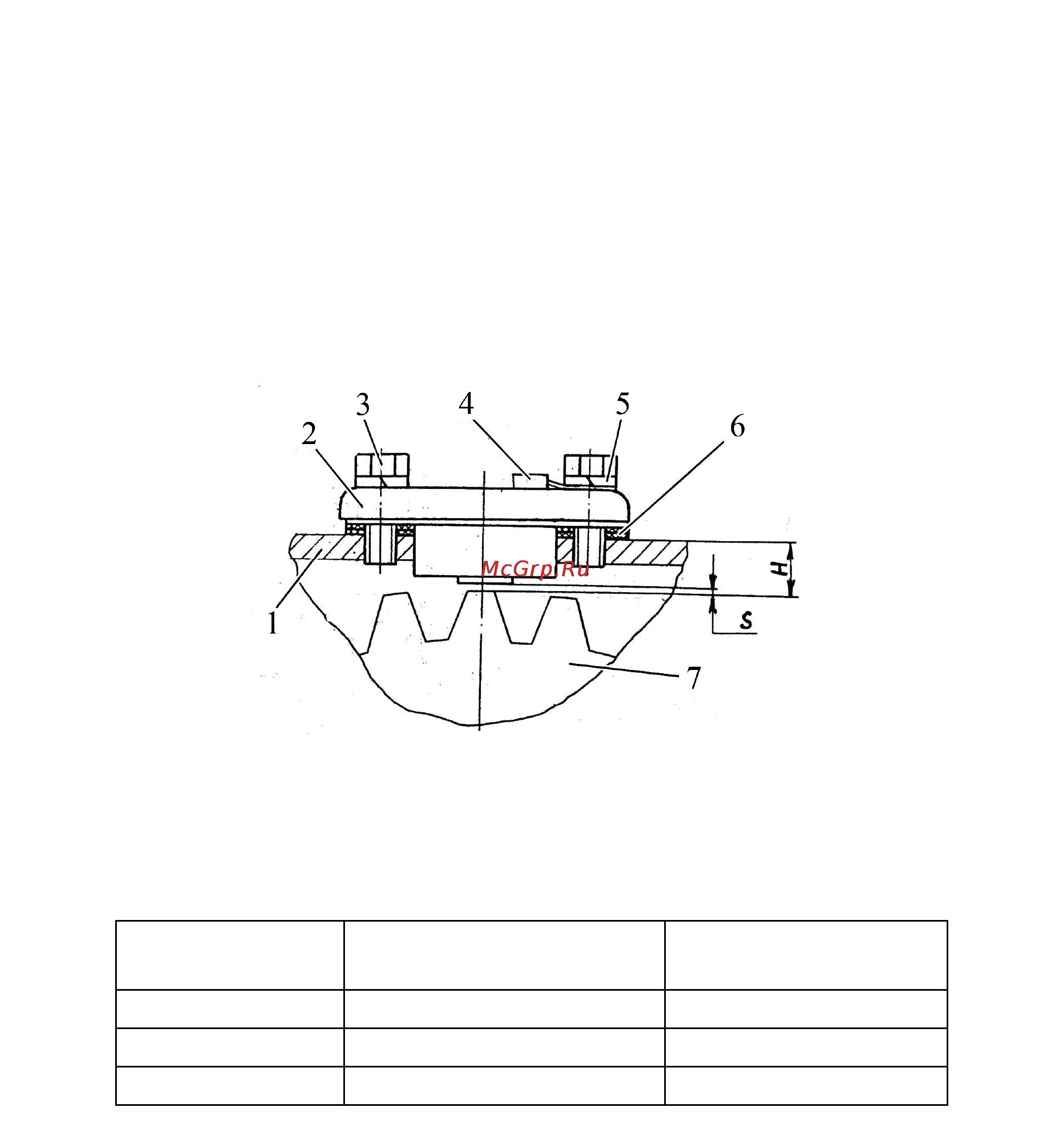

1 – крышка заднего моста; 2 – датчик скорости; 3 – болт; 4 – провод «массы»;

5 – шайба пружинная; 6 – прокладка; 7 – ведомая шестерня.

Рисунок 3.15.3 – Установка датчиков скорости

Таблица 3.15.3 – Установка датчика скорости

Н, мм

Количество прокладок 6

(рисунок 3.15.3)

S, мм

11,25 - 12,00 5 2,05-2,80

12,10 - 13,00 4 1,90-2,80

13,10 – 13,80 3 1,90-2,60
