231

6.4.1.7 Операция 6. Проверка состояния шин

Произвести осмотр внешнего вида и состояния шин на наличие повреждений,

застрявших предметов в шинах (гвозди, камни и т.п.). При необходимости, очистите

шины от посторонних предметов. При наличии в шинах повреждений, доходящих до

корда или сквозных, необходимо демонтировать шину и направить ее для восстанов-

ления в специальную ремонтную мастерскую. При наличии в шинах повреждений, не

подлежащих ремонту, замените шину. Дефектную шину направьте для утилизации.

6.4.1.8 Операция 7. Осмотр элементов гидросистемы

Осмотреть элементы гидросистемы, при наличии запотеваний и подтеков,

устранить их путем подтяжки резьбовых соединений. Шланги и рукава высокого дав-

ления, имеющие трещины, порезы или повреждения, заменить.

6.4.1.9 Операция 8. Проверка состояния жгутов и проводов электрооборудо-

вания в моторном отсеке, в зоне передней стенки кабины и видимых частей элек-

тропроводки.

Осмотреть состояние электропроводки, жгутов проводов в моторном отсеке, в

зоне передней стенки кабины и видимых частей на наличие перетираний, оплавле-

ний или разрушения внешней изоляции. В случае обнаружения перечисленных де-

фектов примите меры по устранению выявленных повреждений изоляции и устрани-

те причину, вызвавшую повреждение изоляции.

6.4.1.10 Операция 9. Проверка крепления шлангов кондиционера

Примечание – Операция выполняется при установке на тракторе кондиционе-

ра взамен вентилятора-отопителя.

Произвести осмотр крепления шлангов кондиционера. Шланги кондиционера

должны быть четко зафиксированы стяжными хомутами. Не допускается соприкос-

новения шлангов с движущимися частями трактора.

6.4.1.11 Операция 10. Проверка / очистка дренажных трубок кондиционера от за-

грязнений

Примечание – Операция выполняется при установке на тракторе кондиционе-

ра взамен вентилятора-отопителя.

На тракторах с кондиционером установлены две дренажные трубки кондицио-

нера, расположенные под задними крыльями (одна трубка на каждую сторону), как

показано рисунке 6.4.6.

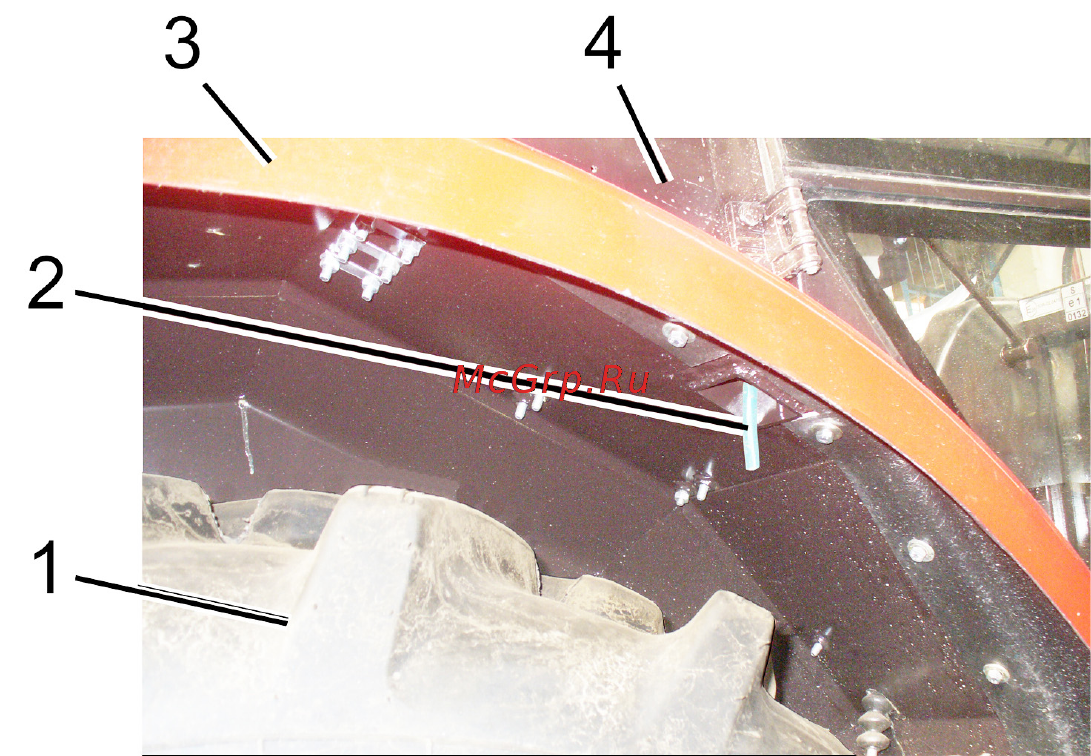

1 – заднее колесо; 2 – дренажная трубка; 3 – заднее крыло; 4 – средняя стойка

кабины.

Рисунок 6.4.6 – Расположение выводов дренажных трубок
