Беларус 921.4 [81/318] 0000010б рэ
![Беларус 921.3 [81/318] 0000010б рэ](/views2/1156217/page81/bg51.png)
921-0000010Б РЭ
81

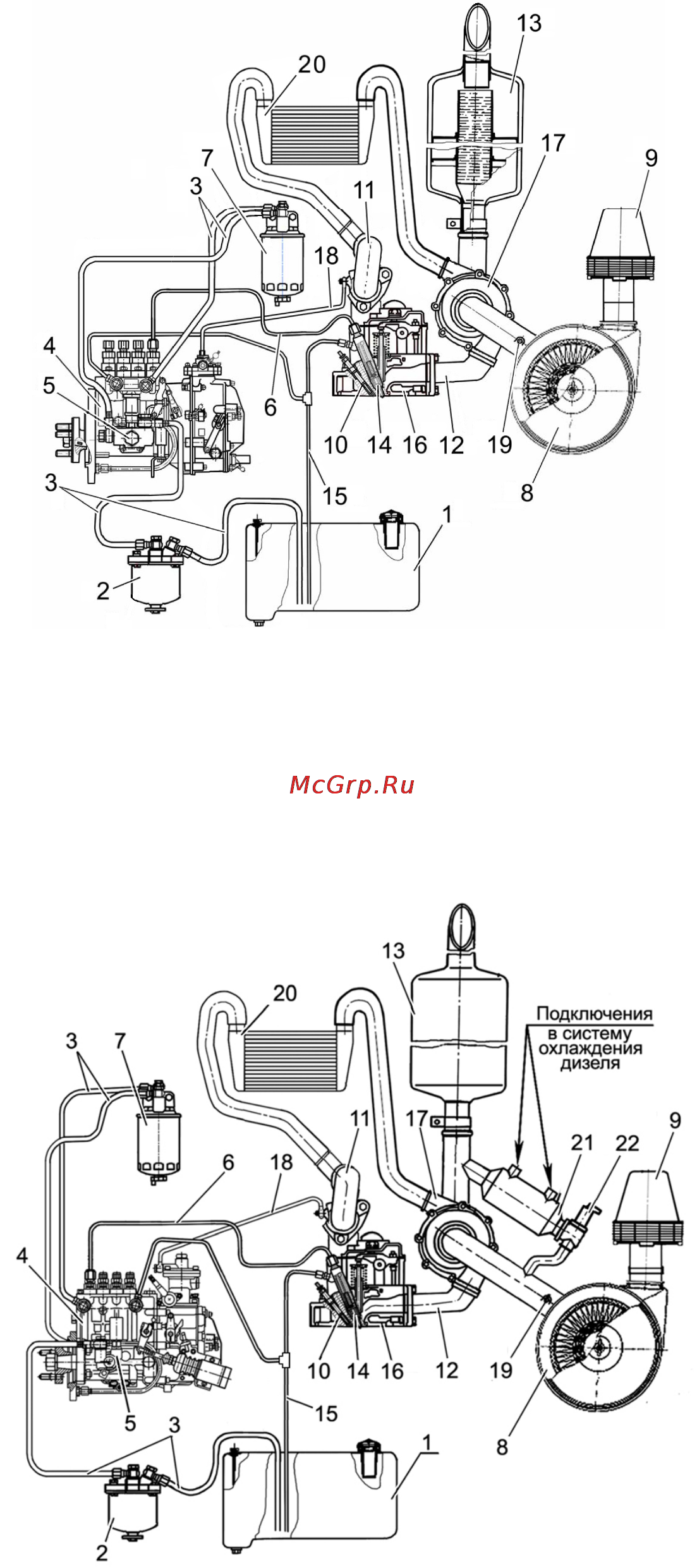

1 – топливный бак; 2 – фильтр грубой очистки топлива; 3 – трубки топливные низко-
го давления; 4 – топливный насос высокого давления; 5 – топливоподкачивающий насос;
6 – топливопровод высокого давления; 7 – фильтр тонкой очистки топлива; 8 – воздухо-
очиститель; 9 – моноциклон; 10 – свеча накаливания; 11 – впускной коллектор; 12 – вы-
пускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка отвода топлива в бак; 16 – го-
ловка цилиндров; 17 – турбокомпрессор; 18 – трубка пневмокорректора; 19 – датчик индика-
тора
засоренности воздухоочистителя; 20 – охладитель наддувочного воздуха.
Рисунок 3.1.3 – Схема системы питания двигателя Д-245.5S2 («БЕЛАРУС-921.3»).
1 – топливный бак; 2 – фильтр грубой очистки топлива; 3 – трубки топливные низко-
го давления; 4 – топливный насос высокого давления; 5 – топливоподкачивающий насос;
6 – топливопровод высокого давления; 7 – фильтр тонкой очистки топлива; 8 – воздухо-
очиститель; 9 – моноциклон; 10 – свеча накаливания; 11 – впускной коллектор; 12 – вы-
пускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка отвода топлива в бак; 16 – го-
ловка цилиндров; 17 – турбокомпрессор; 18 – трубка пневмокорректора; 19 – датчик индика-
тора
засоренности воздухоочистителя; 20 – охладитель наддувочного воздуха; 21 - охлади-
тель рециркулируемых газов; 22 – клапан рециркуляции.
Рисунок 3.1.4 – Схема системы питания двигателя Д-245.5S3AM («БЕЛАРУС-921.4»).
