921-0000010Б РЭ

2.2 Выключатели и переключатели щитка приборов

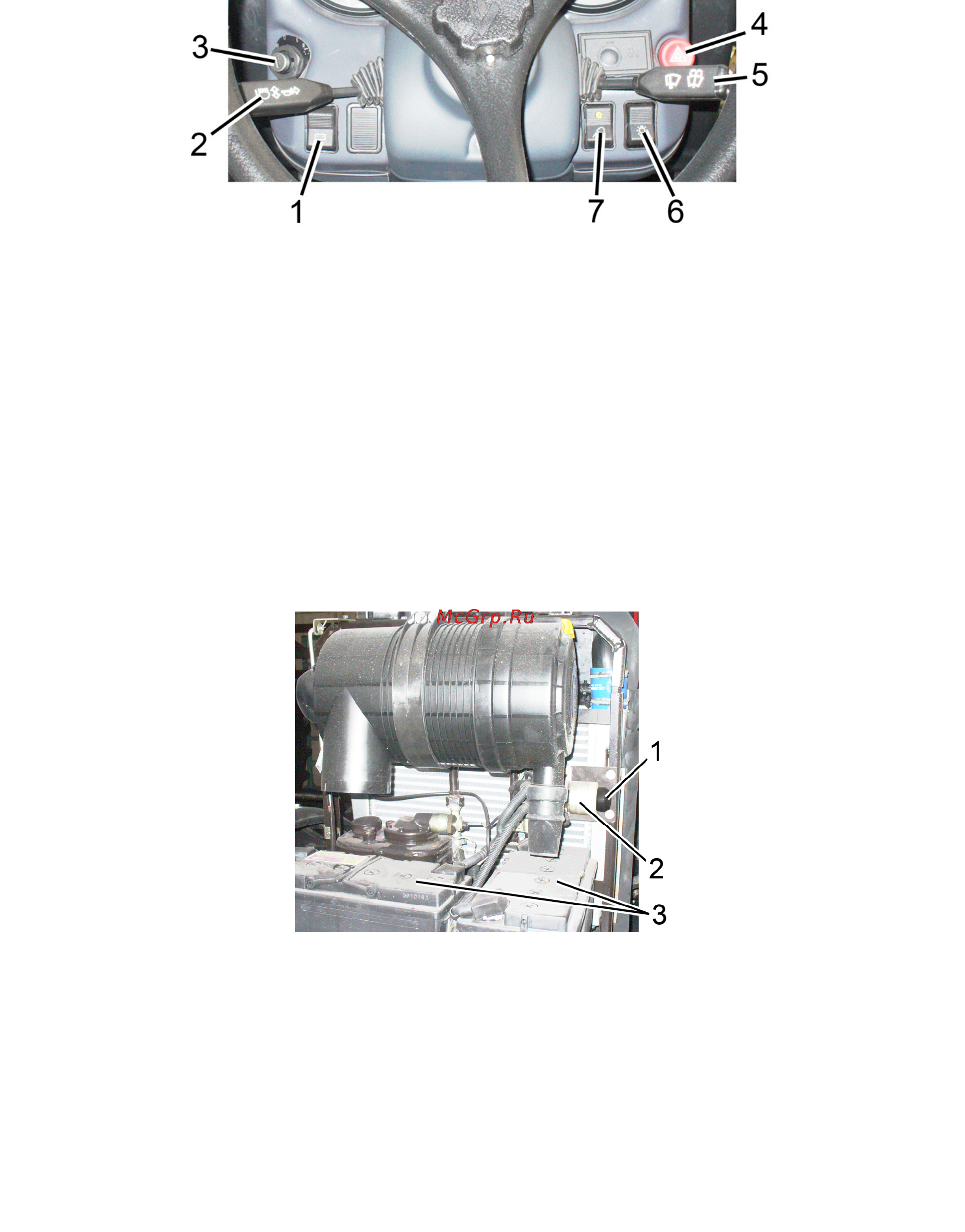

Выключатели и переключатели щитка приборов представлены на рисунке 2.2.1.

1 – дистанционный выключатель АКБ; 2 – многофункциональный подрулевой

переключатель левый; 3 – выключатель стартера и приборов; 4 – выключатель ава-

рийной световой сигнализации; 5 – многофункциональный подрулевой переключа-

тель правый; 6 – центральный переключатель света; 7 – выключатель передних ра-

бочих фар, установленных на кронштейнах передних фонарей.

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов

При нажатии на клавишу (нефиксированное положение) дистанционного вы-

ключения АКБ 1 (рисунок 2.2.1) включаются АКБ, при повторном нажатии – аккуму-

ляторные батареи выключаются.

Включить и выключить АКБ можно с помощью ручного выключателя АКБ 2

(рисунок 2.2.2), расположенного в районе установки аккумуляторных батарей. Для

включения и выключения АКБ необходимо нажать на кнопку 1.

1 – кнопка; 2 – ручной выключатель АКБ; 3 – аккумуляторные батареи.

Рисунок 2.2.2 – Установка ручного выключателя АКБ

Многофункциональный подрулевой переключатель левый 2 (рисунок 2.2.1)

обеспечивает включение указателей поворота, переключение дальнего/ближнего

света дорожных фар, сигнализацию (мигание) дальним светом, включение звукового

сигнала.

Указатели поворота включаются при перемещении рычага подрулевого пере-

ключателя 2 из среднего положения вперед («а» – правый поворот) или назад («б» –

левый поворот) в соответствии с рисунком 2.2.3. После поворота трактора рычаг ав-

томатически возвращается в исходное положение.

Для включения дорожных фар установите центральный переключатель света

6 (рисунок 2.2.1) в положение «III», как указано ниже, а рычаг подрулевого переклю-

чателя в среднее положение «в» – «ближний свет» в соответствии с рисунком 2.2.3.

«Дальний свет» включается поворотом рычага переключателя от себя до упора (по-

ложение «г»). Положения рычага «ближний»/«дальний» свет фиксируются.
