Беларус 1022 Дополнение к Руководству по эксплуатации

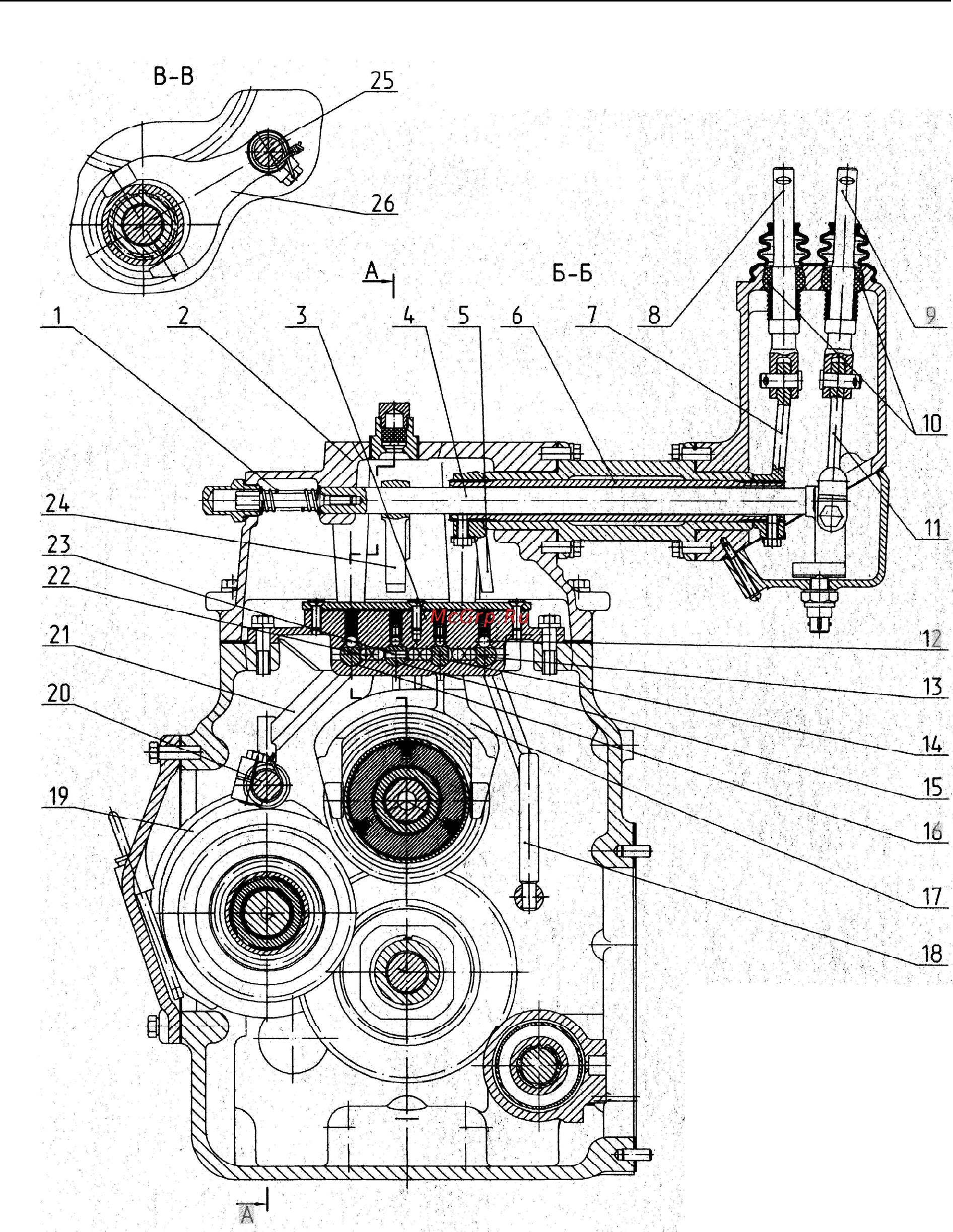

Рис.5 Механизм переключения КПП

1 – пружина; 2 – крышка механизма переключения диапазонов; 3 – корпус вилок; 4 – под-

пружиненный вал; 5 – рычаг; 6 – трубчатый вал; 7 – рычаг; 8 – подпружиненная вилка рыча-

га переключения 1-ой и 2-ой ступени редуктора; 9 – подпружиненная вилка рычага пере-

ключения диапазонов; 10 – сферические опоры; 11 – вилка; 12 – подпружиненные шарики

фиксации поводков; 13 - 16 – поводки корпуса вилок; 17 – вилка; 18 – поводок; 19 – вилка;

20 – валик; 21 – поводок; 22 – шарики блокировки включения диапазонов и ступеней редук-

тора; 23 – толкатель; 24 – рычаг; 25 – валик; 26 – вилка.
