Беларус 1022 [24/27] Рис 12 расположение элементов гидросистемы смазки трансмиссии

Беларус 1022 Дополнение к Руководству по эксплуатации

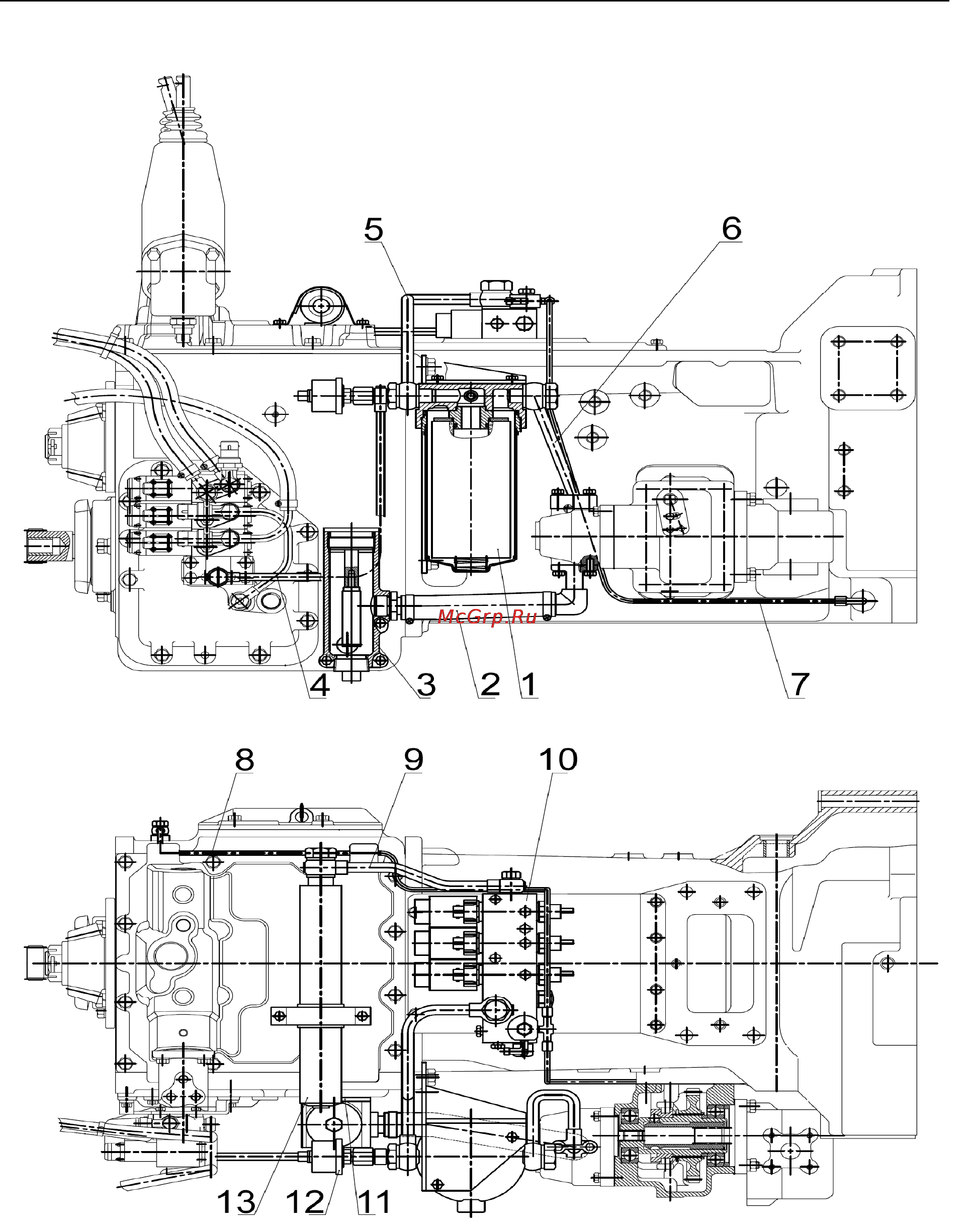

Рис. 12 Расположение элементов гидросистемы смазки трансмиссии

1 – напорный фильтр с фильтроэлементом; 2 – от магнитного фильтра на всасывании к на-

сосу гидросистемы трансмиссии; 3 – фильтр магнитный; 4 – от напорного фильтра к рас-

пределителю управления АБД, ВОМ, ПВМ; 5 – от напорного фильтра к распределителю; 6 –

от насоса гидросистемы трансмиссии к напорному фильтру; 7 – от распределителя на смаз-

ку ПВМ; 8 – от распределителя на смазку кардана переднего ведущего моста; 9 – от распре-

делителя к гидропневмоаккумулятору; 10 –распределитель управления КПП; 11 – маслоза-

борник; 12 – датчик давления; 13 - гидропневмоаккумулятор.
