8. КОМБИНАЦИЯ ПРИБОРОВ

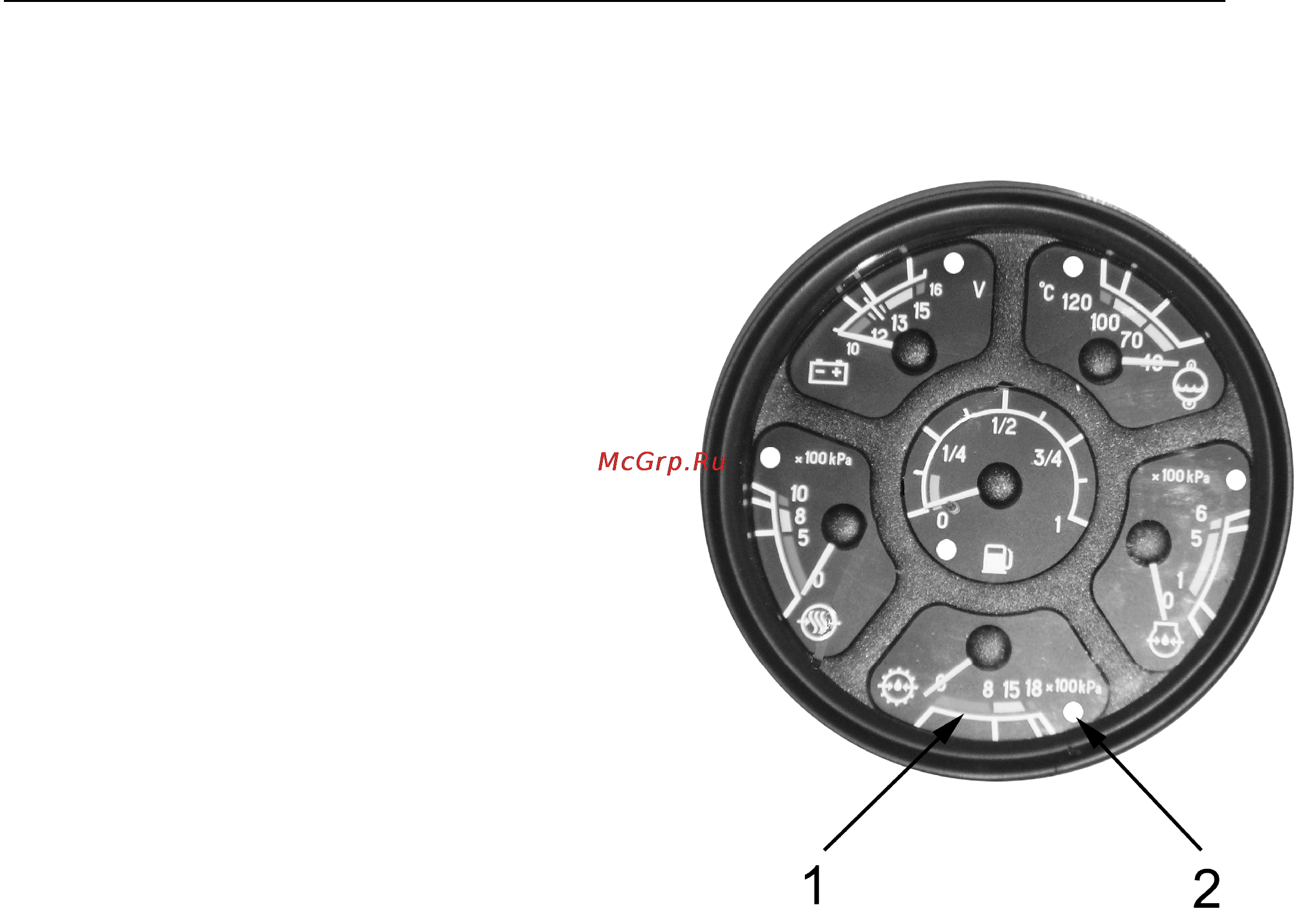

Комбинация приборов

Включает в себя шесть указателей с сигналь-

ными лампами

Указатель давления масла в гидросистеме

трансмиссии - (1). Шкала указателя имеет

три зоны:

- рабочая — от 800 до 1500 кПа

(8... 15 кгс/см

);

- аварийные (две) — от 0 до 800 кПа

(0...8, кгс/см ) и от 1500 до 1800 кПа

(15... 18 кгс/см

);

(2) – сигнальная лампа аварийного давления

масла в системе смазки на трансмиссии - не

используется.

Назначение и принцип работы остальных

указателей комбинации приборов аналогич-

ны БЕЛАРУС-1021 и представлены в РЭ

1021-0000010, прилагаемому к тракторам

БЕЛАРУС-1022.

Рис. 16
