Беларус 1022 Дополнение к Руководству по эксплуатации

При включении пропорционального клапа-

на (3) (рис.2) (1-ая передача) происходит

отключение предыдущего клапана, поток

масла из общей системы управления по ка-

налу корпуса (8) (рис. 1) направляется в ра-

бочую полость поршня (3) блокировочной

ГФМ, который сжимает пакет фрикцион-

ных дисков (25), в результате чего вал (1) и

солнечная шестерня (17) блокируются, и

начинают вращаться как одно целое. Вме-

сте с ними, как одно целое, вращаются во-

дило (16) с сателлитами (12), солнечная

шестерня (11) и коронная шестерня (18).

Таким образом частота вращения дизеля

передается на первичный вал КП без изме-

нений.

При включении пропорционального клапа-

на (2) (рис.2) (2-ой передачи) происходит

отключение предыдущего клапана, поток

масла из общей системы управления по ка-

налу корпуса (8) (рис. 1) направляется в ра-

бочую полость поршня (9) ГФМ 2-ой пе-

редачи, который прижимает фрикционные

диски (20) к упорному диску (10), в резуль-

тате чего солнечная шестерня (11), забло-

кированная на корпус (8), останавливается,

а вращаемые водилом (16) 2-х венцовые

сателлиты (12), обегая вокруг солнечной

шестерни (11), ускоряют вращение корон-

ной шестерни (18), изменяя частоту враще-

ния первичного вала КП.

При включении пропорционального клапа-

на (1) (рис.2) (3-ей передачи) происходит

отключение предыдущего клапана, поток

масла из общей системы управления по ка-

налу корпуса (8) (рис.1) направляется в ра-

бочую полость поршня (7) ГФМ 3-ей пе-

редачи, который прижимает фрикционный

диск (23) к упорному диску (6), в результа-

те чего заблокированые на корпус (8) муф-

та (4), вал (15) и солнечная шестерня (17)

останавливаются, а вращаемые водилом

(16) 2-х венцовые сателлиты (12), обегая

вокруг солнечной шестерни (17), ускоряют

вращение коронной шестерни (18), изменяя

частоту вращения первичного вала КП.

При выключении пропорциональных кла-

панов перекрывается подача потока мас-

ла из общей системы управления в рабо-

чие полости поршней (3),(7),(9) (рис. 1) и

соединяют их со сливом. Под действием

отжимных пружин (19),(22),(26) поршни

возвращаются в первоначальное положе-

ние, размыкая фрикционные диски (20),

(23), (25). В результате разблокируются

звенья планетарного редуктора, нахо-

дившиеся в заблокированном положении.

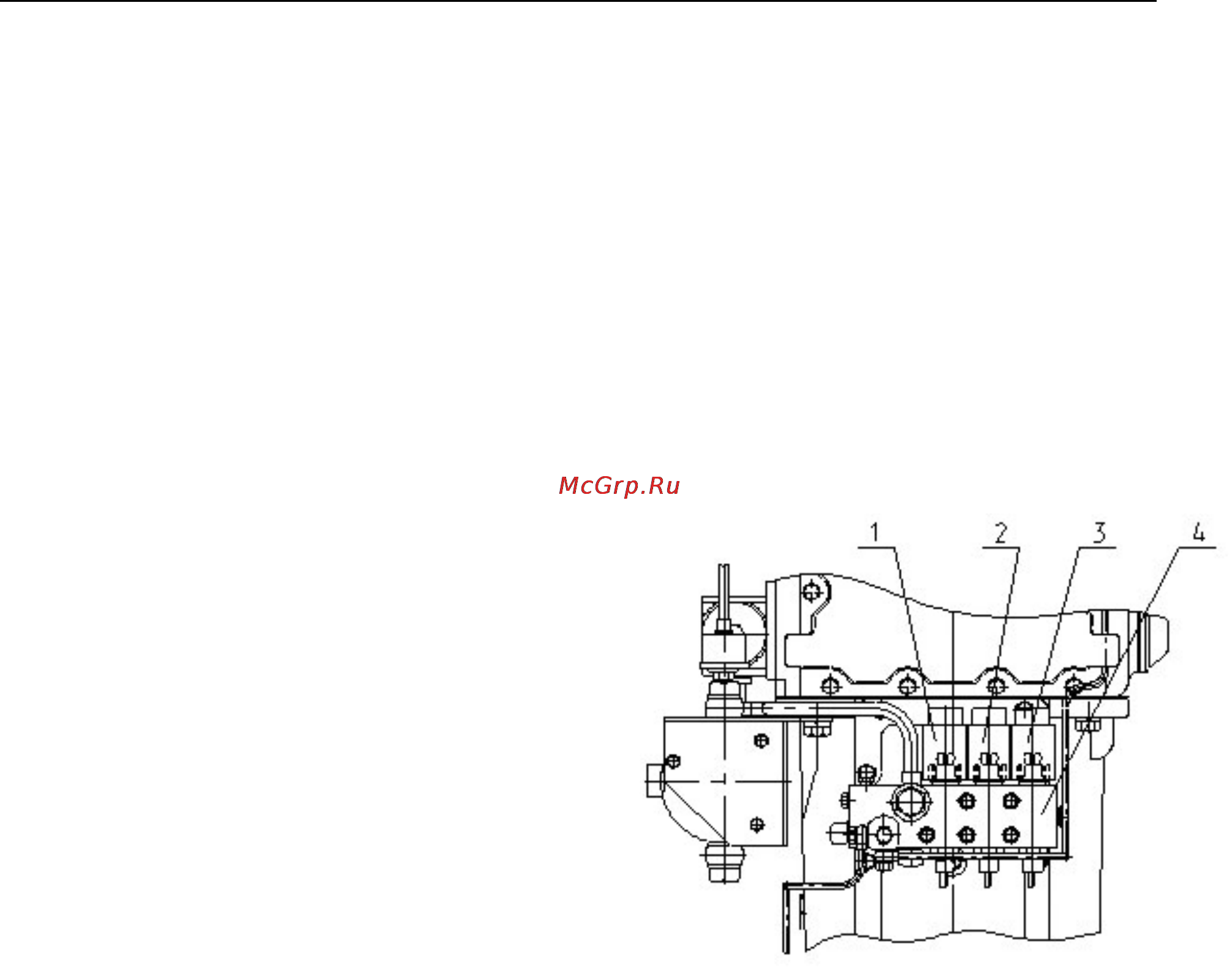

Рис.2 Распределитель:

1, 2, 3-пропорциональные клапаны;

4-гидрораспределитель.

Масляный насос (рис.3) гидросистемы

трансмиссии – шестеренчатый, левого

вращения. Привод насоса гидросистемы

трансмиссии – постоянного действия, не-

зависимый от муфты сцепления. Привод

насоса (рис.3) состоит из шестерни (5),

вала (4) установленного в корпусе (3) на

подшипниках (6), и (2), который через

шлицевое соединение приводит во вра-

щение вал насоса (1).
