Двигатель International DTA 530 E (I-308) / DDC S 40Е

Руководство по эксплуатации, Февраль 2008

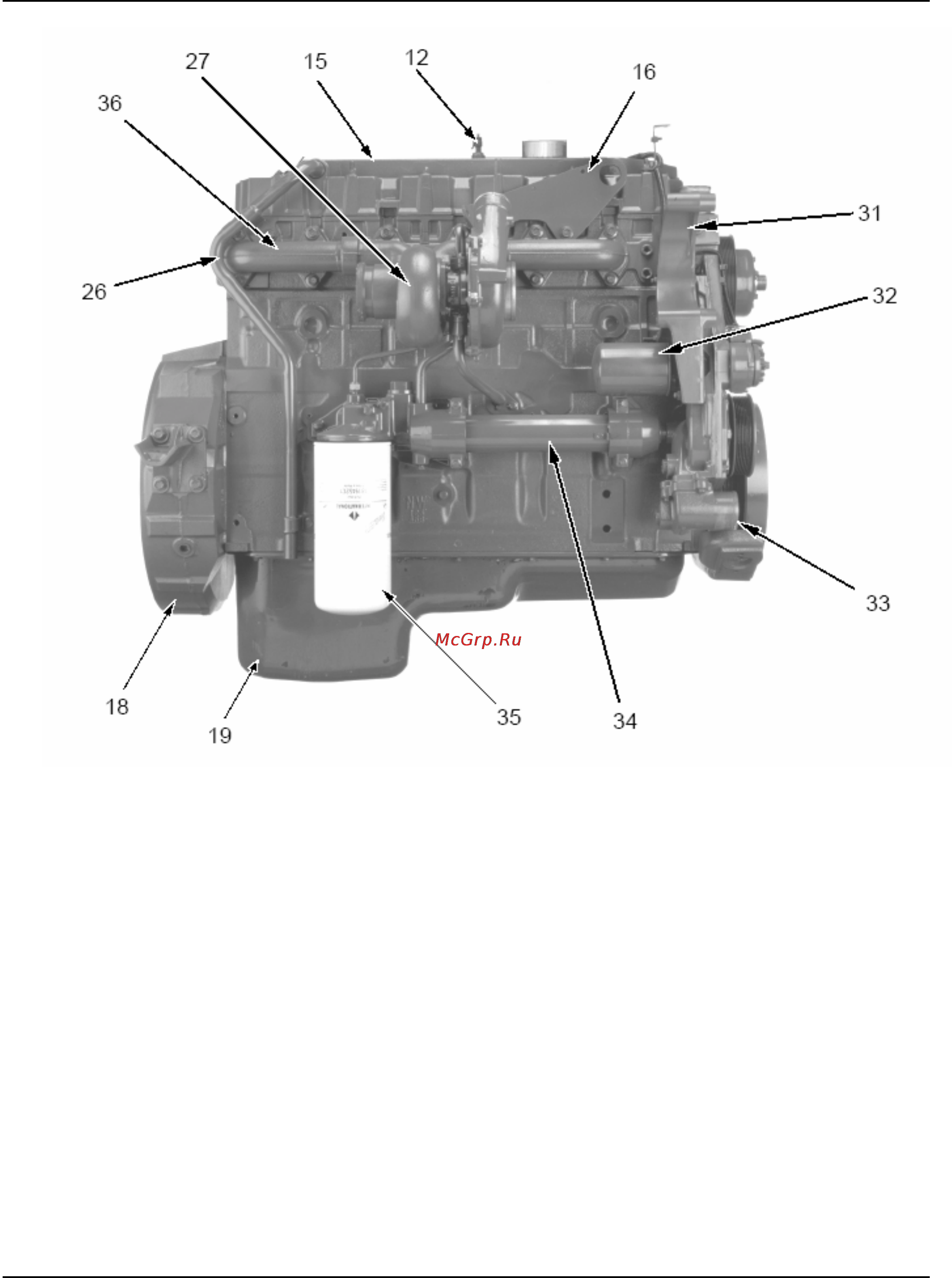

Рис.3. Двигатель, вид справа:

12 – датчик давления воздуха; 15 – крышка головки блока цилиндров (клапанная крышка/впускной

коллектор); 16 – кронштейн для снятия-установки двигателя; 18* – картер маховика; 19* – масляный

поддон; 26 – трубка системы вентиляции картера; 27* – турбокомпрессор; 31* – кронштейн

генератора; 32 – фильтр системы охлаждения; 33 – фланец подвода охлаждающей жидкости от

радиатора системы охлаждения; 34 – жидкостно-масляный теплообменник; 35 – фильтр масляный; 36*

– выпускной коллектор.

* - В зависимости от комплектации двигателя конфигурация и расположение деталей может меняться.
