Настройка Работы по уходу и техобслуживанию
© 2008 67
6
Регулировка зазора клапанов
z
TCD 2012L04/06 4V
z
Снять крышку головки цилиндров.
z
Наложить прокручивающее устройство над
крепежными болтами ременных шкивов.
z
Перед регулировкой зазора клапанов дать
двигателю остыть не меньше 30 мин.:
температура масла ниже 80 °C.
z
Инструмент (
86).
z
Прокрутить двигатель, пока не будет
достигнуто перекрытие клапанов, цилиндр 1.
Цилиндры настраиваются согласно схеме
настройки.
Указание:
z
Перекрытие клапанов обозначает:
z
Выпускной клапан
EX
еще не закрыт,
впускной клапан
IN
начинает открываться.
2
1
3
5 6
z

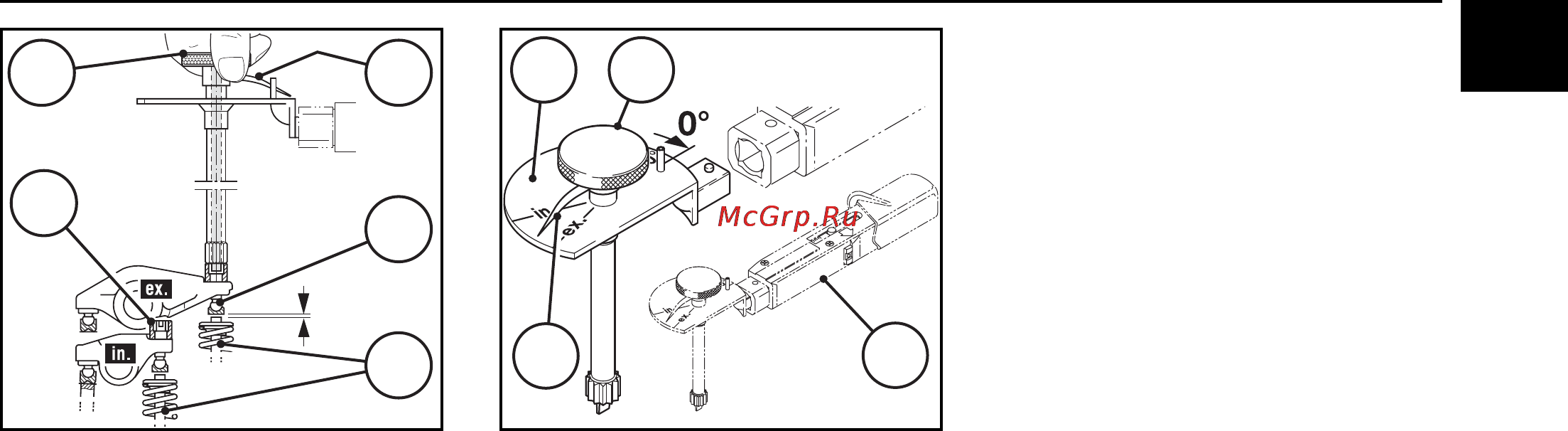

Настроить зазор клапанов на
соответствующем цилиндре устройством для
настройки
(номер заказа: 100340)
.
z
Для этого ослабить все контргайки (3)
настраиваемого коромысла.
z
Повернуть регулировочные винты (1) против
часовой стрелки на один оборот назад.
z
Закрутить регулировочный винт (1) на
настраиваемом коромысле в направлении
часовой стрелки без зазора. То есть, между
коромыслом клапана и клапаном (2) не
должно быть зазора, а на клапан не должно
оказываться давление.
z
Установить стрелку (6) на рифленой ручке (5)
измерительной пластины (4) на „0°“, при этом
больше не перекручивать рифленую ручку
(5).
z
Удерживать измерительную пластину (4)
точно в этом положении и поворачивать
регулировочный винт (1) ручкой (5) против
часовой стрелки, пока стрелка (6) не будет
7
6
4 5
стоять на отметке „in“ или „ex“.
z
Удерживать ручку (5) точно в этом положении
и закрутить контргайку (3)
динамометрическим ключом (7) с моментом
затяжки 20 Нм.
z
Выполнить регулировку на каждом цилиндре.
z
Установить уплотнение (при необходимости
новое).
z
Визуально проверить и при необходимости
заменить винты и резиновые элементы.
z
Установить крышку головки цилиндров (при
необходимости с новым уплотнением) и
затянуть винты согласно инструкции: 9 Нм
(
86).
z
Повернуть воздушный клапан в положение и
закрепить.
