Беларус 3522.5 [27/92] Описание двигателя

Электрическое / электронное оборудование Описание двигателя

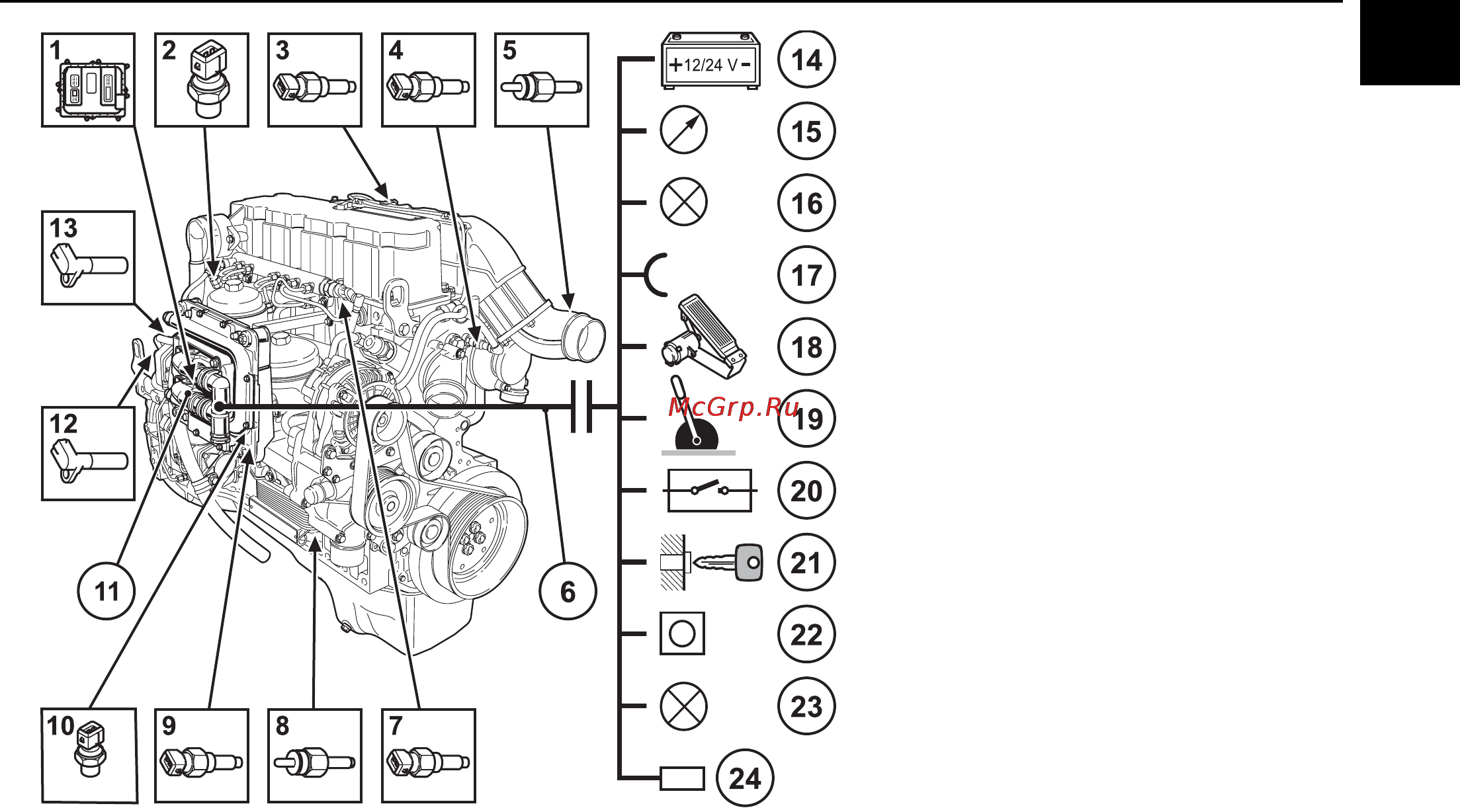

Электрические кабельные соединения

для контроля (пример)

1 Блок управления, пример EMR3, E.M.S II

2 Давление топлива

3 Датчик давления нагнетаемого воздуха /

температуры

4 Температура охлаждающей жидкости

5 Приспособление, облегчающее холодный

пуск

6 Кабельный жгут датчика давления системы

Rail

7 Датчик уровня масла (дополнительно)

8 Датчик уровня масла в масляном поддоне

9 Датчик давления масла

10 Датчик давления масла

11 Штекер блока управления

12 Подборщик на корпусе SAE

13 Датчик оборотов над распределительным

валом

14 Энергоснабжение (аккумулятор)

15 Многофункциональные индикаторы

16 Выходы (конфигурируемые, например, для

ламп, крутящего момента (ШИМ), числа

оборотов, сигнала работы двигателя и т. д.).

17 Входы (конфигурируемые)

18 Педаль акселератора

19 Орган ручного управления подачей топлива

(дополнительно)

20 Переключатель функций (дополнительно,

например, степени неравномерности, типа

На двигателе

На устройстве
